Revue technique automobile Citroën C3: Allumage - Injection
Bobines
- Marque :
- sagem ............................................BBC 2.2 NDT 2 526 208
- electricfil..........................................BBC 2.2 NDT C15.43.02
Bougies
- Marque
- sagem ....................................................................RFN58LZ
- Bosch ..........................................................................FR7DE
- Champion ................................................................RC8YLC
- Ecartement des electrodes (mm) ........................................0,9
Injection
Moteur TU1JP
- Systeme d'alimentation............................................multipoint
- Marque............................................................Magneti Marelli
- Type ..........................................................................MM48.P2
Moteur TU3JP
- Systeme d'alimentation............................................multipoint
- Marque ..........................................................................Sagem
- Type ......................................................................S2000 PM.1
Moteur TU5JP4
- Systeme d'alimentation............................................multipoint
- Marque ..........................................................................Bosch
- Type............................................................................ME 7.4.4

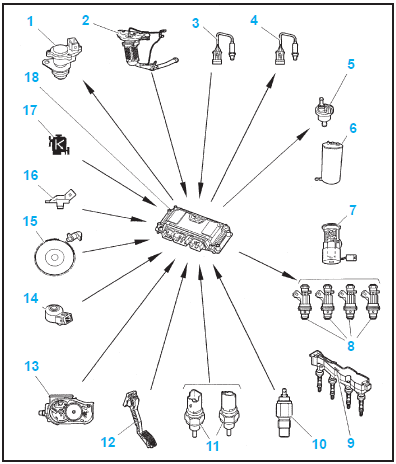

Synoptique
- capteur vitesse vehicule
- pot catalytique
- sonde a oxygene aval
- sonde a oxygene amont
- electrovanne purge canister
- reservoir canister
- pompe carburant - filtre a carburant - jauge regulateur de pression
- injecteurs
- bobine d'allumage
- thermocontact-thermistance d'eau moteur
- capteur de temperature d'eau moteur
- capteur position pedale accelerateur
- boitier papillon
- capteur cliquetis
- capteur regime moteur
- capteur pression air admission
- voyant diagnostic calculateur moteur
- calculateur injection allumage
Refroidissement
Circuit de refroidissement
Capacite du circuit (en l)
......................................................7,0
Thermostat
Debut d'ouverture (C)
...................... ...
Couples de serrage (en daN.m)
Supports moteu
TU1JP et TU3JP
TU5JP4
....................................................................................4,5
+- 0,4
.................. ...
D'autres materiaux:
Biellettes de direction
Depose
Imperatif : L'outil [2] (dispositif antirotation
de cremaillere, ref. 0721B) doit
etre mis en place sur la denture de la
cremaillere, a gauche en direction a
gauche et a droite en direction a droite.
Nota : L'outil [2] evite d'endommager le
mecanisme de direction lors de l'operation
...
Fonctionnement automatique
1. Programme automatique confort
Appuyez sur la touche "AUTO" . Le symbole "AUTO" s'affiche.
Nous vous recommandons d'utiliser ce mode ; il règle automatiquement et de manière
optimisée l'ensemble des fonctions suivantes : température dans l'habitacle, débit
...
Écran de consommation de carburant
Informations relatives au trajet
Appuyez sur le bouton "MENU".
Sélectionnez "Infos" sur l'écran "Menu".
Si l'écran "Contrôleur d'énergie" ou "Historique" s'affiche, sélectionnez
"Information
trajet".
Réinitialisation des données
de consommation
Affiche la vite ...
