Entrée d'air
L'air circulant dans l'habitacle est filtré et provient, soit de l'extérieur par la grille située à la base du pare-brise, soit de l'intérieur en recirculation d'air.
Traitement de l'air
L'air entrant suit différents cheminements en fonction des commandes sélectionnées par le conducteur :
La commande de température permet d'obtenir le niveau de confort souhaité en mélangeant l'air des différents circuits.
La commande de répartition d'air permet de diffuser l'air dans l'habitacle en combinant plusieurs bouches d'aération.
La commande de débit d'air permet d'augmenter ou de diminuer la vitesse de soufflage du ventilateur.
Panneau de commande

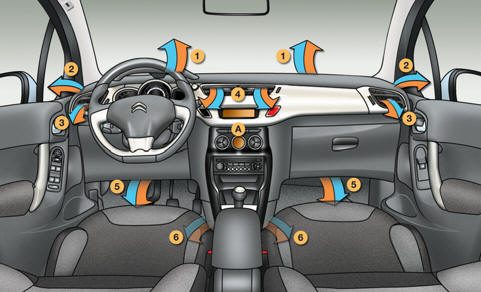

Les commandes de ce système sont regroupées sur le panneau A de la console centrale. Selon le modèle, les fonctions présentées sont :
Diffusion d'air
Rechauffage air habitacle
Rechauffage air habitacle - DV4TD (8HX)
Rechauffage air habitacle - DV4TED4 (8HY)
Rechauffage air habitacle - DV4TED4 (8HY) - avec controle de stabilite
...
