Generalites
Train avant

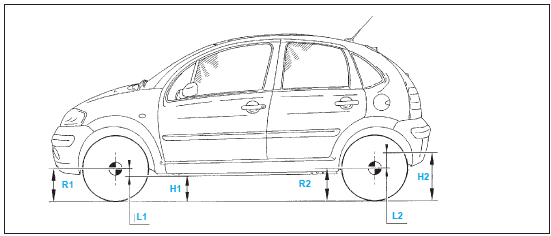

Hauteur de caisse
H1 = R1 - L1
H1 = hauteur avant (mm) mesuree entre Z1 et le sol
R1 = rayon de la roue sous charge (mm)
L1 = cote theorique entre le plan du berceau AV et l'axe de la roue
L1 = 142,5 mm (+6 a -8 mm)

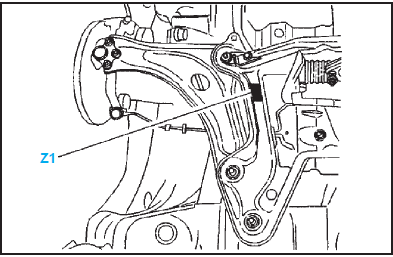

Z1 = zone de mesure sous berceau avant
Geometrie du train avant
- Fleche : avant du vehicule

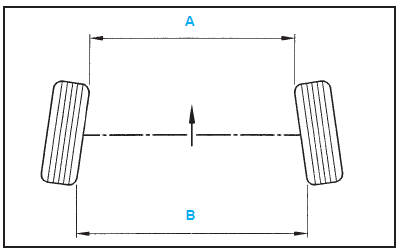

- A < B = pincement positif (+) = pincement
- A > B = pincement negatif (-) = ouverture
- Vehicule ................................................................Tous types
- Parallelisme total ..........................- 2 +- 1 mm / - 019' +- 010'
- Chasse (non reglable) ............................................357' +- 18'
- Carrossage (non reglable) ..................................- 0 28' +- 30'
- Inclinaison du pivot (non reglable) ........................1124' +- 30'
Train arriere
Hauteur de caisse
H2 = R2 + L2
H2 = Hauteur arriere (mm) mesuree entre Z2 et le sol
R2 = rayon de la roue sous charge (mm)
L2 = cote theorique entre la zone de mesure sur longeron arriere
et l'axe de la roue
L2 = 52 mm (+10 a -6 mm)

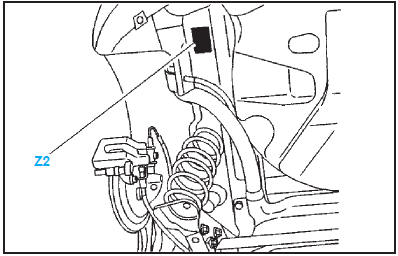

Z2 = zone de mesure sous longeron arriere
Geometrie du train arriere
- Vehicule ................................................................Tous types
- Parallelisme total (non reglable) ..- 5,5 +- 1 mm / - 050' +- 010'
- Carrossage (non reglable) ....................................- 130' +- 18'
Methodes de reparation
Operations preliminaires
Les conditions suivantes doivent etre
remplies avant que l'on procede a la
mesure de la geometrie du train AV :
la bande de roulement des pneus d ...
D'autres materiaux:
Entretien
Capot moteur
Cette operation ne doit se faire que
vehicule a l'arret.
Ouverture
Pour deverrouiller, tirez vers vous la commande
placee sous la planche de bord.
Manoeuvrez la palette A situee sous le
bord et au centre du capot puis levez.
Bequille de capot ...
Tableau récapitulatif pour l'emplacement des sièges enfants ISOFIX
Conformément à la réglementation européenne, ce tableau vous indique les possibilités
d'installation des sièges enfants ISOFIX aux places équipées d'ancrages ISOFIX dans
le véhicule.
Pour les sièges enfants ISOFIX universels ...
Biellettes de direction
Depose
Imperatif : L'outil [2] (dispositif antirotation
de cremaillere, ref. 0721B) doit
etre mis en place sur la denture de la
cremaillere, a gauche en direction a
gauche et a droite en direction a droite.
Nota : L'outil [2] evite d'endommager le
mecanisme de direction lors de l'operation
...
