Couples de serrage (en daN.m)
Roue
................................................................................9
+- 1
Capteur de roue *
......................................................0,8 +- 0,2
Etrier AV sur pivot *
....................................................10,5 +- 1
Ch ...
Decoupage de la fonction
en trois schemas

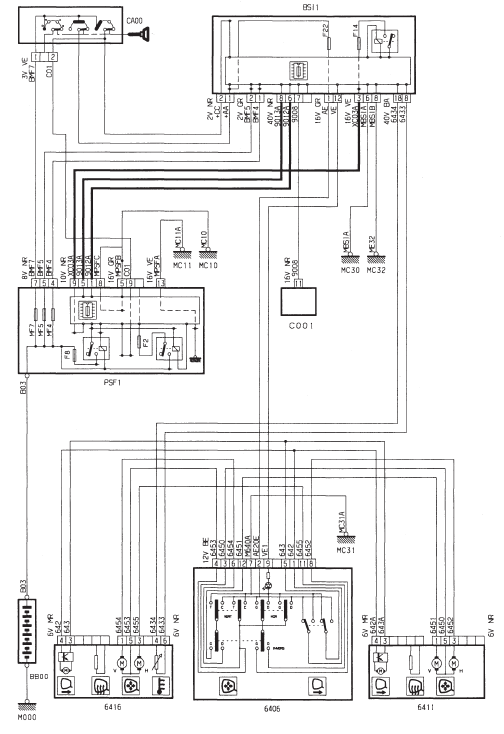

Un schema de principe.
Un schema de cablage.

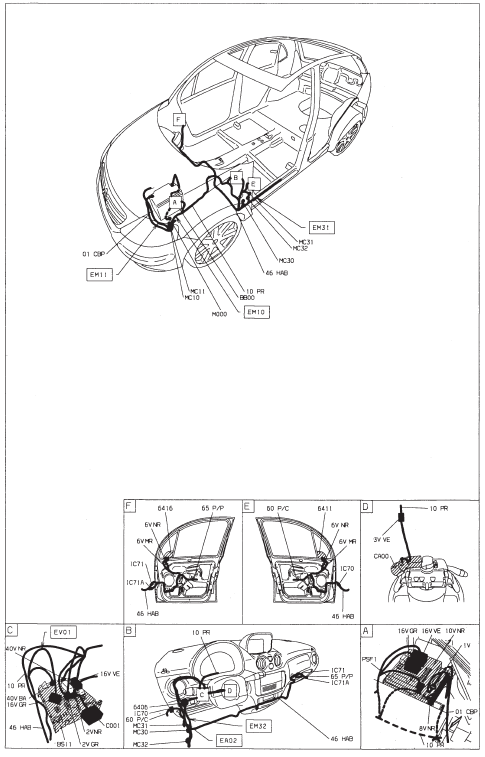

Un schema d'implantation.
Constitution des schemas

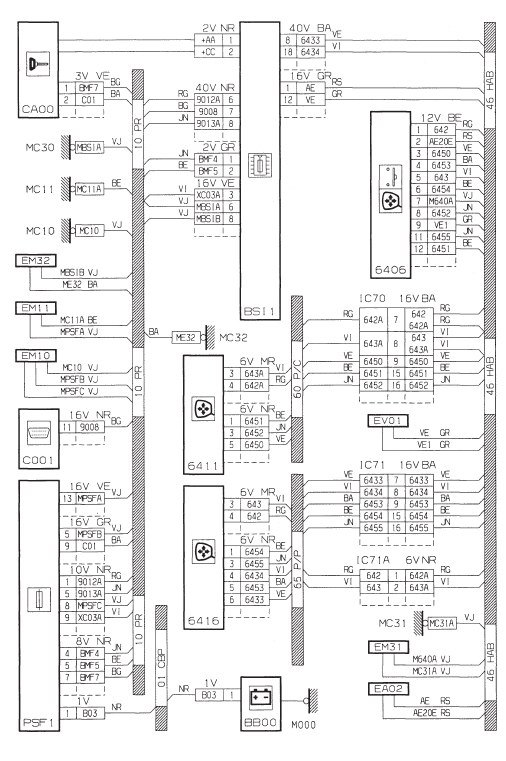

Schema de principe :
alimentations (+ et -),
appareils (avec reperes, symboles de
fonction et details internes electromecaniques,
hors electro ...
