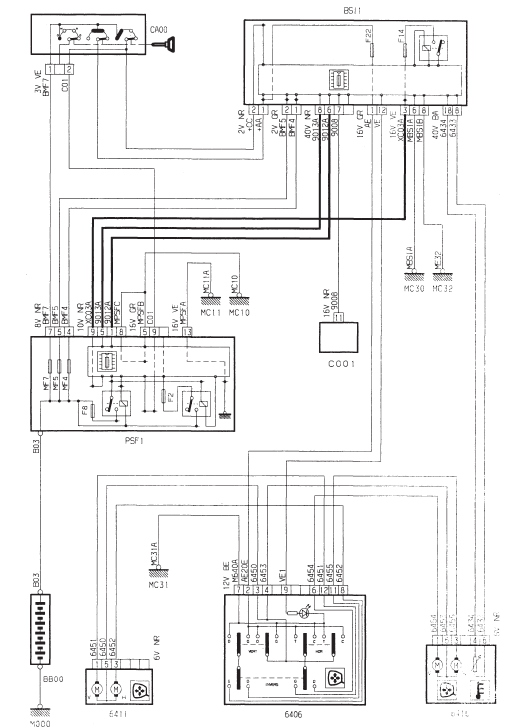

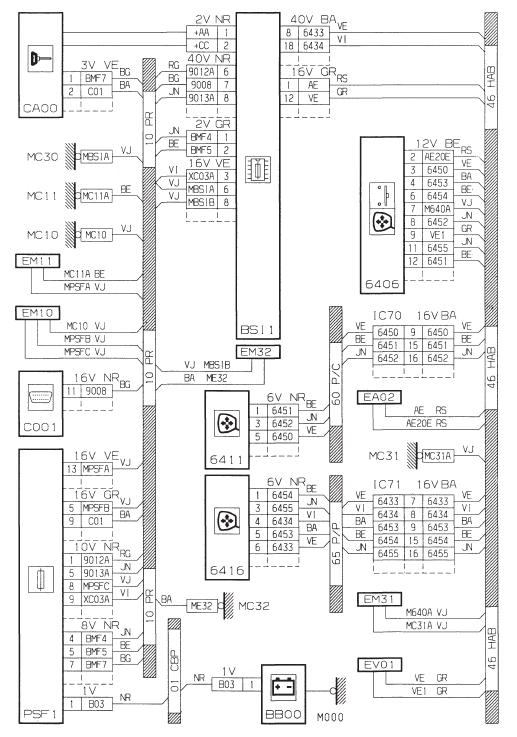

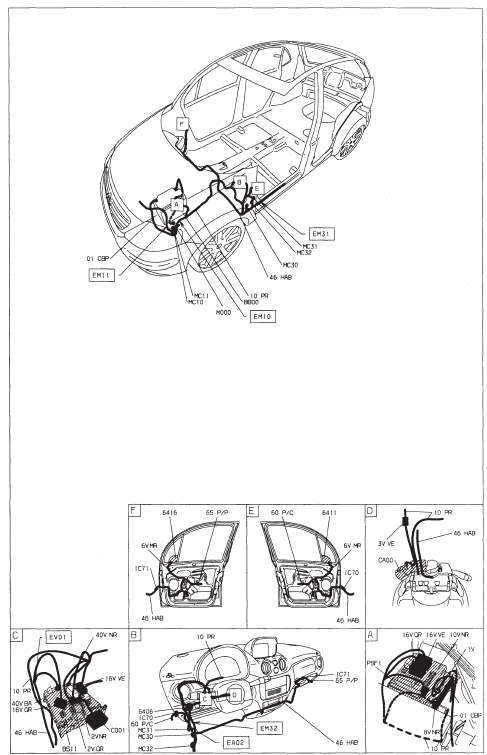

Revue technique automobile Citroën C3: Retroviseurs a commade electrique
Condamnation centralisee
Condamnation centralisee - DV4TD (8HX)
Condamnation centralisee - avec PLIP
Condamnation centralisee - DV4TD (8HX) - avec PLIP
...
