Revue technique automobile Citroën C3: Partie arriere
Aile arriere
Remplacement
Imperatif : Toutes les surfaces decapees
doivent etre protegees par le procede de
rezingage electrolytique homologue de
reference C8.
- Debrancher la borne - de la batterie.
- Deposer - reposer :
- hayon,
- banquette AR,
- tablette AR,
- gaches de porte AR,
- joints d'entrees de porte AR et hayon,
- glace de custode,
- roue AR,
- feux AR,
- bouclier AR, absorbeur et pare-boue,
- trappe a essence (cote G),
- cable d'antenne (cote D),
- tuyau de lave-glace (cote D).
- garniture de custode,
- passage de roue AR,
- plancher AR partiel.
- Degager les canalisations et faisceaux
electriques.
- Proteger l'interieur du vehicule.
- Vidanger le reservoir a carburant et
deposer le reservoir.
- Deposer - reposer la doublure de panneau
AR partielle.
Pieces de rechange
- Aile AR et sachets d'inserts (zone de
reparation).
Preparation pieces de rechange
- Preparer les bords d'accostage et protection
par appret soudable.
Degrafage
- Degrafer les points a l'aide d'une fraise

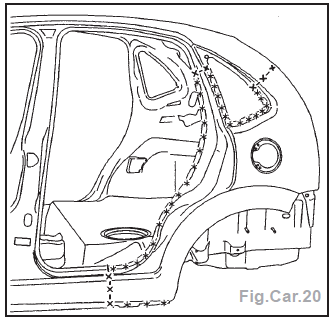

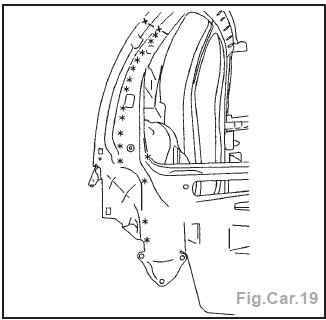

de 8 mm (Fig.Car.19/20).


- Tracer et decouper a l'aide d'une scie.
- Deposer l'aile AR.
Preparation carrosserie
- Preparer les bords d'accostage et protection
par appret soudable.
Soudage
- Appliquer une colle de calage B8

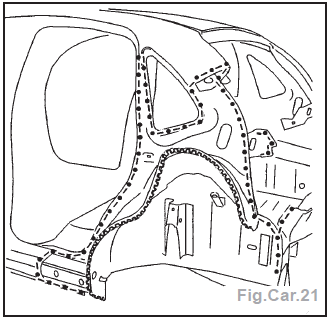

(Fig.Car.21).

- Poser les inserts gonflants et l'aile AR.
- Souder :
- par points electriques et cordon MAG
(Fig.Car.19/20),
- par points bouchons MAG (Fig.Car.19).
- Meuler les soudures MAG.
- Appliquer de la protection.
Doublure d'aile arriere (partie AV et AR)
Remplacement
Imperatif : Toutes les surfaces decapees
doivent etre protegees par le procede de
rezingage electrolytique homologue de
reference C8.
- Debrancher la borne - de la batterie.
- Deposer - reposer la partie AR du cote
d'habitacle.
- Degarnir - regarnir le coffre.
- Degager les faisceaux electriques.
Pieces de rechange
- Doublure d'aile arriere (partie AV et AR).
Preparation pieces de rechange
- Preparer les bords d'accostage et protection
par appret soudable.
Degrafage
- Degrafer les points a l'aide d'une fraise

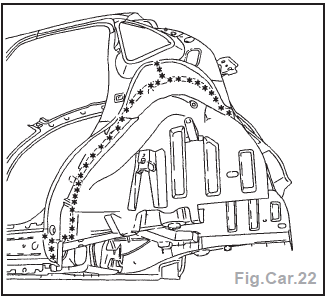

de 8 mm (Fig.Car.22).

- Deposer la doublure d'aile arriere (partie
AV et AR).
Preparation carrosserie
- Preparer les bords d'accostage et protection
par appret soudable.
Soudage
- Poser la doublure d'aile AR.
- Souder par points electriques et cordon
MAG (Fig.Car.22).
- Meuler les soudures MAG.
- Appliquer de la protection.
Doublure d'aile arriere assemblee
Remplacement
Imperatif : Toutes les surfaces decapees
doivent etre protegees par le procede de
rezingage electrolytique homologue de
reference C8.
- Debrancher la borne - de la batterie.
- Deposer - reposer la partie AR du cote
d'habitacle et le panneau AR.
- Degarnir - regarnir le coffre.
- Degager les faisceaux electriques.
Pieces de rechange
- Doublure d'aile arriere assemblee.

Preparation pieces de rechange
- Preparer les bords d'accostage et protection
par appret soudable.
Degrafage
- Degrafer les points a l'aide d'une fraise

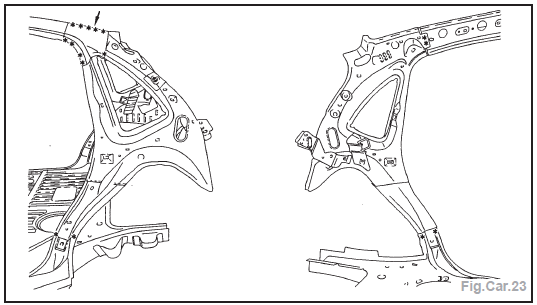

de 8 mm (Fig.Car.23).
- Decouper les cordons MAG par meulage.
- Deposer la doublure d'aile arriere.
Preparation carrosserie
- Preparer les bords d'accostage et protection
par appret soudable.
Soudage
- Poser la doublure d'aile AR assemblee.
- Souder par points electriques et cordon
MAG (Fig.Car.23).
- Meuler les soudures MAG.
- Appliquer de la protection.
Gouttiere d'aile arriere assemblee (partielle)
Remplacement
Imperatif : Toutes les surfaces decapees
doivent etre protegees par le procede de
rezingage electrolytique homologue de
reference C8.
- Debrancher la borne - de la batterie.
- Deposer - reposer le panneau AR.
- Degarnir - regarnir le coffre.
- Degager les faisceaux electriques.
Pieces de rechange
- Gouttiere d'aile arriere assemblee.
Preparation pieces de rechange
- Tracer puis decouper a l'aide d'une scie

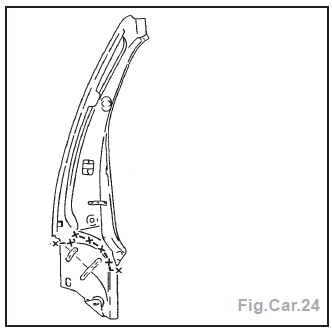

(Fig.Car.24).
- Preparer les bords d'accostage et protection
par appret soudable.
Degrafage
- Tracer puis decouper a l'aide d'une scie
- Degrafer les points a l'aide d'une fraise

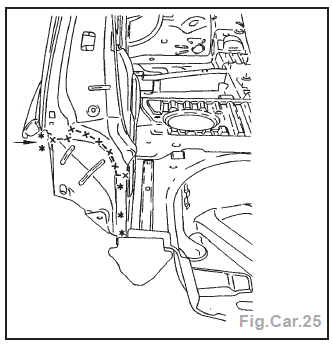

de 8 mm (Fig.Car.25).
- Deposer partiellement la gouttiere d'aile
arriere assemblee.
Preparation carrosserie
- Preparer les bords d'accostage et protection
par appret soudable.


Soudage
- Poser la gouttiere d'aile arriere assemblee
par recouvrement.
- Souder par points electriques et cordon
MAG (Fig.Car.24).
- Meuler les soudures MAG.
- Appliquer de la protection.
Panneau arriere
Remplacement
Imperatif : Toutes les surfaces decapees
doivent etre protegees par le procede de
rezingage electrolytique homologue de
reference C8.
- Debrancher la borne - de la batterie.
- Deposer - reposer :
- bouclier AR, absorbeur, armature de
poutre et pare-boue,
- aerateurs,
- roue de secours,
- feux AR,
- gache de hayon et le joint.
- Degarnir - regarnir le coffre.
- Degager les faisceaux electriques.
Pieces de rechange
Preparation pieces de rechange
- Preparer les bords d'accostage et protection
par appret soudable.
Degrafage

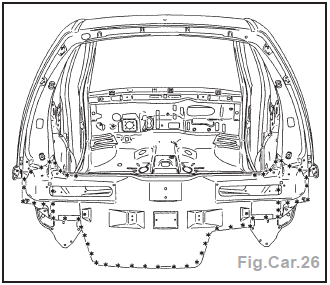

- Degrafer les points a l'aide d'une fraise
de 8 mm (Fig.Car.26).

Preparation carrosserie
- Preparer les bords d'accostage et protection
par appret soudable.
Soudage
- Poser le panneau AR.
- Souder par points electriques et cordon
MAG (Fig.Car.26).
- Meuler les soudures MAG.
- Appliquer de la protection.
Doublure de panneau arriere
Remplacement
Imperatif : Toutes les surfaces decapees
doivent etre protegees par le procede de
rezingage electrolytique homologue de
reference C8.
- Debrancher la borne - de la batterie.
- Deposer - reposer :
- bouclier AR, absorbeur, armature de
poutre et pare-boue,
- aerateurs,
- roue de secours,
- feux AR,
- gache de hayon et le joint.
- Degarnir - regarnir le coffre.
- Degager les faisceaux electriques.
Pieces de rechange
Preparation pieces de rechange
- Preparer les bords d'accostage et protection
par appret soudable.
Degrafage

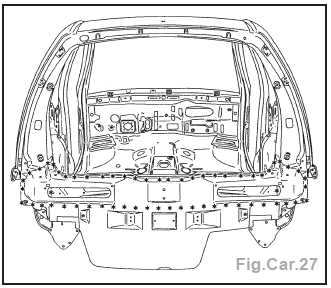

- Degrafer les points a l'aide d'une fraise
de 8 mm (Fig.Car.27).

Preparation carrosserie
- Preparer les bords d'accostage et protection
par appret soudable.
Soudage
- Poser le panneau AR.
- Souder par points electriques (Fig.Car.27).
- Appliquer de la protection.
Passage de roue arriere
Remplacement
Imperatif : Toutes les surfaces decapees
doivent etre protegees par le procede de
rezingage electrolytique homologue de
reference C8.
- Debrancher la borne - de la batterie.
- Deposer - reposer la partie AR de cote
d'habitacle.
- Degarnir - regarnir le coffre.
- Degager les faisceaux electriques.
Pieces de rechange
Preparation pieces de rechange
- Preparer les bords d'accostage et protection
par appret soudable.
Degrafage

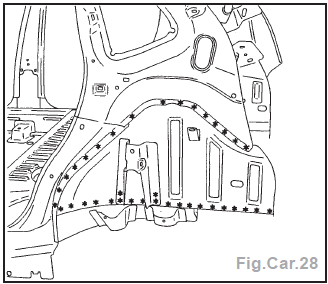

- Degrafer les points a l'aide d'une fraise
de 8 mm (Fig.Car.28).

- Deposer le passage de roue AR.
Preparation carrosserie
- Preparer les bords d'accostage et protection
par appret soudable.
Soudage
- Poser le passage de roue AR.
- Souder par points electriques et cordon
MAG (Fig.Car.28)
- Meuler les soudures MAG.
- Appliquer de la protection.
Plancher et longeronnet arriere (partiel)
Remplacement
Imperatif : Toutes les surfaces decapees
doivent etre protegees par le procede de
rezingage electrolytique homologue de
reference C8.
- Debrancher la borne - de la batterie.
- Deposer - reposer le panneau AR.
- Degarnir - regarnir le plancher AR.
- Degager les faisceaux electriques.
Pieces de rechange
- Plancher AR, longeronnet AR et fermeture
de plancher AR.
Preparation pieces de rechange

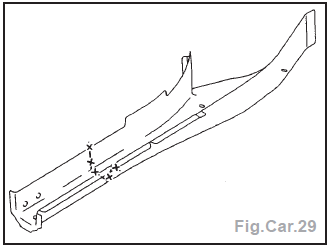

- Tracer puis decouper a l'aide d'une scie
(Fig.Car.29).

- Preparer les bords d'accostage et protection
par appret soudable.
Degrafage
- Degrafer les points a l'aide d'une fraise

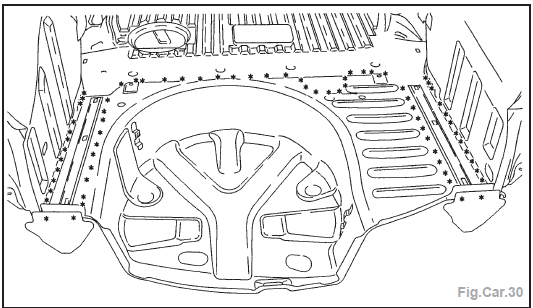

de 8 mm (Fig.Car.30).
- Deposer le plancher AR et la fermeture
de longeronnet.

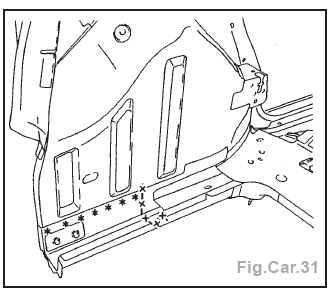

- Degrafer les points a l'aide d'une fraise
de 8 mm (Fig.Car.31).
- Tracer et decouper a l'aide d'une scie.
- Deposer la partie AR du longeronnet.
Preparation carrosserie
- Preparer les bords d'accostage et protection
par appret soudable.
- Appliquer un cordon de colle.
Soudage
- le longeronnet AR partiel,
- le plancher,
- la fermeture de longeronnet.
- par cordon MAG (Fig.Car.30/31).
- par points electriques (Fig.Car.30).
Nota : Si le soudo-collage ne peut etre
applique, utiliser le soudage par bouchon
avec un pas de 30 mm.
- Meuler la soudure MAG.
- Appliquer de la protection.


Demi-facade avant
et appui de facade
Remplacement
Imperatif : Toutes les surfaces decapees
doivent etre protegees par le procede de
rezingage electrolytique homologue de
reference C8.
...
Pavillon avec traverses et arceau
Remplacement
Imperatif : Toutes les surfaces decapees
doivent etre protegees par le procede de
rezingage electrolytique homologue de
reference C8.
Debr ...
