Revue technique automobile Citroën C3: Partie avant

Demi-facade avant et appui de facade

Remplacement

Imperatif : Toutes les surfaces decapees doivent etre protegees par le procede de rezingage electrolytique homologue de reference C8.

•  Debrancher la borne - de la batterie.
•  Deposer - reposer :

•  aile,
•  pare-chocs,
•  traverse sup.,
•  radiateur et ventilateurs,
•  condenseur,
•  optique.

•  Degager les canalisations et faisceaux electriques.

Pieces de rechange

•  Demi-facade AV et appui de facade.

Preparation pieces de rechange

•  Preparer les bords d'accostage et protection par appret soudable

Degrafage

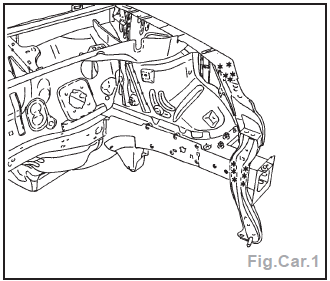

•  Degrafer les points a l'aide d'une fraise de  8 mm (Fig.Car.1).

• Deposer les pieces.

Preparation carrosserie

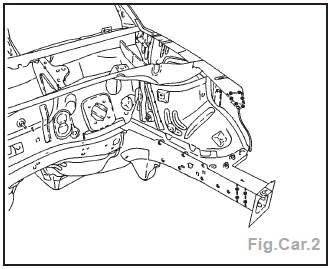

•  Preparer les bords d'accostage et protection par appret soudable (Fig.Car.2).

Soudage

•  Poser l'appui de facade et la demifacade AV.
•  Controler le positionnement avec le gabarit.
•  Souder (Fig.Car.1) :

•  par points,
•  par points bouchons MAG.

•  Appliquer de la protection.

Longeron et passage de roue avant

Remplacement

Imperatif :

•  Vehicule au marbre.
•  Toutes les surfaces decapees doivent etre protegees par le procede de rezingage electrolytique homologue de reference C8.

•  Debrancher la borne - de la batterie.
•  Deposer - reposer :

•  demi-face avant et appui de facade,
•  doublure d'aile (partielle),
•  aile AV,
•  optique,
•  pare-boue,
•  bouclier AV,
•  traverse AV,
•  groupe motopropulseur.

•  Degager les canalisations et faisceaux electriques.

Pieces de rechange

•  Longeron (reparation), semelle de longeron et passage de roue.

Preparation pieces de rechange

•  Tracer et decouper a l'aide d'une scie.
•  Preparer les bords d'accostage et protection par appret soudable.

Degrafage

•  Tracer puis decouper a l'aide d'une scie.

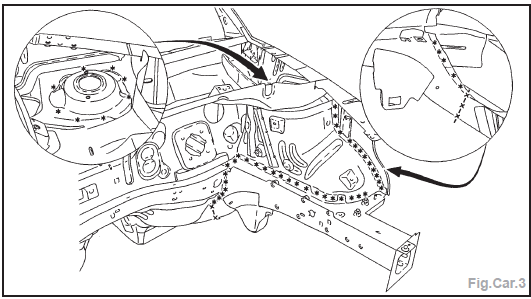

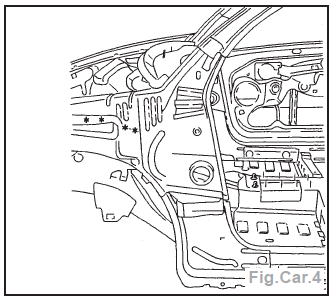

•  Degrafer les points a l'aide d'une fraise de 8 mm (Fig.Car.3/4).
•  Deposer les pieces.

Preparation carrosserie

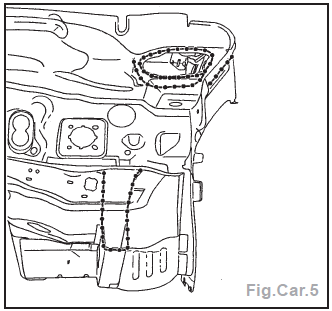

•  Preparer les bords d'accostage et protection par appret soudable (Fig.Car.5).

Soudage

•  Poser le longeron et souder par cordon MAG.
•  Poser la semelle de longeron et souder par points electriques, cordon MAG et points bouchons MAG (Fig.Car.3/4).
•  Appliquer de la protection.

Longeron avant partiel

Remplacement

Imperatif :

•  Vehicule au marbre.
•  Toutes les surfaces decapees doivent etre protegees par le procede de rezingage electrolytique homologue de reference C8.

•  Debrancher la borne - de la batterie.
•  Deposer - reposer :

•  demi-face avant et appui de facade,
•  aile AV,
•  optique,
•  pare-boue,
•  bouclier AV,
•  traverse AV,
•  le filtre a air,
•  le boitier porte-fusibles,
•  le support de batterie,
•  le calculateur d'injection,
•  le bloc hydraulique ABS,
• l'avertisseur,
•  radiateur et ventilateurs,
•  le condenseur,
•  la pompe de D.A (cote D),
•  l'alternateur (cote D),
•  le compresseur de climatisation (cote D),
•  le vase d'expansion (cote D),
•  le reservoir de lave-glace (cote D).

•  Degager les canalisations et faisceaux electriques.

Pieces de rechange

•  Longeron (reparation), semelle de longeron et demi-face AV.

Preparation pieces de rechange

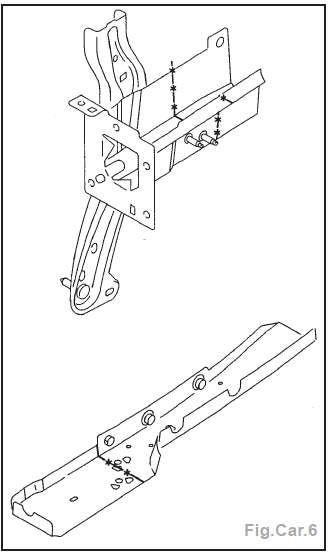

•  Tracer et decouper a l'aide d'une scie (Fig.Car.6).

Degrafage

•  Tracer et decouper a l'aide d'une scie.

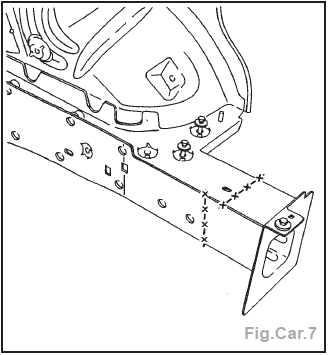

•  Degrafer les points a l'aide d'une fraise de  8 mm (Fig.Car.7).

• Deposer les pieces.

Preparation carrosserie

•  Preparer les bords d'accostage et protection par appret soudable.

Soudage

•  Poser le longeron et souder par cordon MAG.
•  Poser la semelle de longeron (partielle) et souder par points electriques, cordon MAG et points bouchons MAG (Fig.Car.7).
•  Appliquer de la protection.

Doublure d'aile avant partielle

Remplacement

Imperatif :

•  Vehicule au marbre.
•  Toutes les surfaces decapees doivent etre protegees par le procede de rezingage electrolytique homologue de reference C8.

•  Debrancher la borne - de la batterie.
•  Deposer - reposer :

•  demi-face avant et appui de facade,
•  longeron AV partie AV.

Pieces de rechange

•  Doublure d'aile AV.

Preparation pieces de rechange

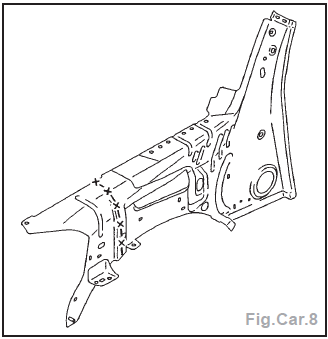

•  Tracer et decouper a l'aide d'une scie (Fig.Car.8).

• Preparer les bords d'accostage et protection par appret soudable.

Degrafage

•  Tracer et decouper a l'aide d'une scie.

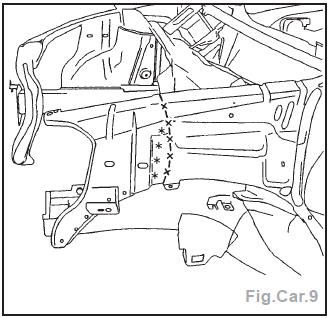

•  Degrafer les points a l'aide d'une fraise de 8 mm (Fig.Car.9).

• Deposer la piece.

Preparation carrosserie

•  Preparer les bords d'accostage et protection par appret soudable.

Soudage

•  Poser la doublure d'aile AV (partielle) et souder par points electriques et points bouchons MAG (Fig.Car.9).
•  Appliquer de la protection.

Partie laterale

Cote de caisse

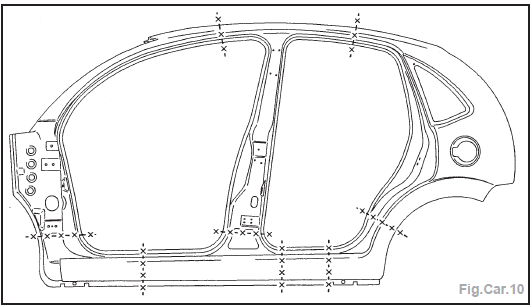

Solutions de coupe (Fig.Car.10).

Remplacement

Imperatif : Toutes les surfaces decapees doivent etre protegees par le procede de rezingage electrolytique homologue de reference C8.

•  Debrancher la borne - de la batterie
•  Deposer - reposer :

•  pavillon,
•  portes AV et AR,
•  volet AR,
•  capot,
•  aile AV,
•  siege AV,
•  banquette AR,
•  tablette AR,
•  planche de bord,
•  gaches de portes AV et AR,
•  butees de reglage volet AR,
•  joints d'entrees de portes et hayon,
•  enrouleur de ceintures AV et AR,
•  glace de pare-brise et custode,
•  roues AV, AR et secours,
•  feu AR,
•  bouclier AR, absorbeur et pare-boue,
•  armature poutre de bouclier AR,
•  trappe a essence (cote G),
•  cable d'antenne (cote D),
•  tuyau de lave-glace (cote D).

• Degarnir - regarnir :

•  garniture de montant de pare-brise,
•  garniture de pied milieu,
•  garniture de custode,
•  passage de roue AV et AR,
•  plancher AR partiel,
•  plancher AV partiel.

•  Degager les canalisations et faisceaux electriques.
•  Proteger l'interieur du vehicule.
•  Vidanger le reservoir a carburant et deposer le reservoir.

Pieces de rechange

•  Renfort AV, cote de caisse et sachets d'inserts (zone de reparation).

Preparation pieces de rechange

•  Preparer les bords d'accostage et protection par appret soudable.

Degrafage

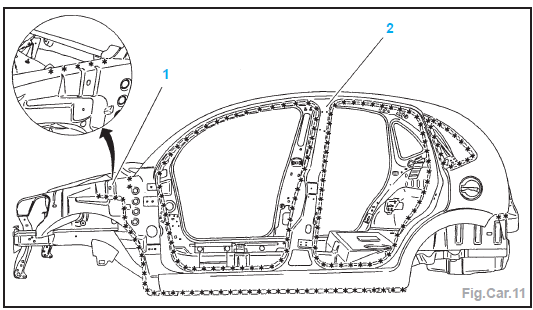

•  Degrafer les points a l'aide d'une fraise de  8 mm (Fig.Car.11).
•  Deposer le renfort AV (1) de cote (2).

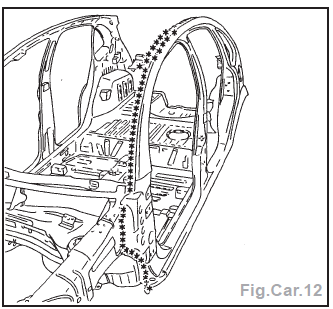

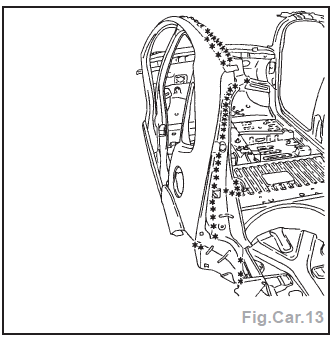

•  Degrafer les points a l'aide d'une fraise de  8 mm (Fig.Car.12 et 13).
•  Deposer le cote de caisse (2).

Preparation carrosserie

•  Preparer les bords d'accostage et protection par appret soudable.

Soudage

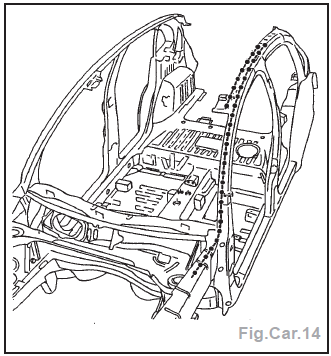

•  Appliquer une colle de calage A2 (Fig.Car.14).

• Poser les inserts insonorisants.
• Mettre en place le cote de caisse.
•  Souder par points electriques et par points bouchons MAG (Fig.Car.11/12/13).
•  Meuler les soudures MAG.
•  Appliquer de la protection.

Renfort de pied avant

Remplacement

Imperatif : Toutes les surfaces decapees doivent etre protegees par le procede de rezingage electrolytique homologue de reference C8.

•  Debrancher la borne - de la batterie.
•  Deposer - reposer :

•  renfort AV de cote d'habitacle,
•  partie AV de cote d'habitacle.

• Degarnir - regarnir le plancher AV.
•  Degager les canalisations et faisceaux electriques.

Pieces de rechange

•  Renfort de pied AV.

Preparation pieces de rechange

•  Preparer les bords d'accostage et protection par appret soudable.

Degrafage

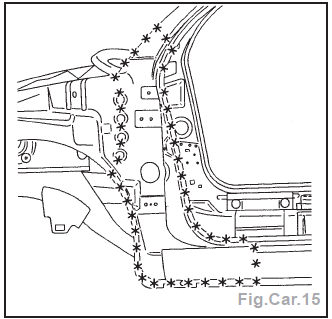

•  Degrafer les points a l'aide d'une fraise de  8 mm (Fig.Car.15).

• Deposer la piece.

Preparation carrosserie

•  Preparer les bords d'accostage et protection par appret soudable.

Soudage

•  Poser le renfort de pied AV.
•  Souder par points electriques et par points bouchons MAG (Fig.Car.15).
•  Meuler les points MAG.
•  Appliquer de la protection.

Renfort de longeron

Remplacement

Imperatif : Toutes les surfaces decapees doivent etre protegees par le procede de rezingage electrolytique homologue de reference C8.

•  Debrancher la borne - de la batterie.
•  Deposer - reposer :

•  cote de caisse partiel.

•  Degarnir - regarnir le plancher AV.
•  Degager les canalisations et faisceaux electriques.

Pieces de rechange

•  Renfort de longeron.

Preparation pieces de rechange

•  Preparer les bords d'accostage et protection par appret soudable.

Degrafage

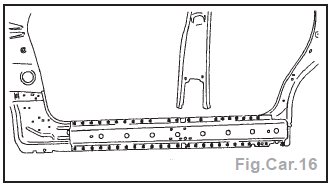

•  Degrafer les points a l'aide d'une fraise de  8 mm (Fig.Car.16).

• Deposer le renfort de longeron.

Preparation carrosserie

•  Preparer les bords d'accostage et protection par appret soudable.

Soudage

•  Poser le renfort de longeron.
•  Souder par points electriques et par points bouchons MAG (Fig.Car.16).
•  Meuler les soudures MAG.
•  Appliquer de la protection.

Renfort de pied milieu et doublure

Remplacement

Imperatif : Toutes les surfaces decapees doivent etre protegees par le procede de rezingage electrolytique homologue de reference C8.

•  Debrancher la borne - de la batterie.
•  Deposer - reposer :

•  cote de caisse.

•  Degarnir - regarnir le plancher AV.
•  Degager les canalisations et faisceaux electriques.

Pieces de rechange

•  Renfort et doublure de pied milieu.

Preparation pieces de rechange

•  Preparer les bords d'accostage et protection par appret soudable.

Degrafage

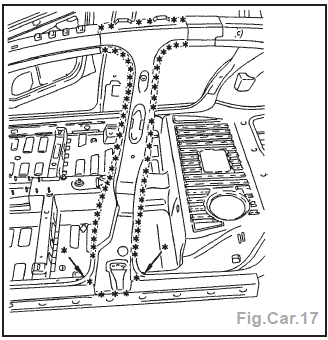

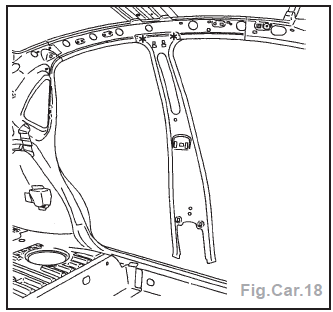

•  Degrafer les points a l'aide d'une fraise de  8 mm (Fig.Car.17/18).

• Meuler les cordons de soudure (cupro-alu) et deposer le pied milieu puis sa doublure.

Preparation carrosserie

•  Preparer les bords d'accostage et protection par appret soudable.

Soudage

•  Poser la doublure et le pied milieu.
•  Souder par points electriques et par points bouchons MAG (Fig.Car.17/18).
•  Meuler les soudures MAG.
•  Appliquer de la protection.
