Revue technique automobile Citroën C3: Generalites
- Moteur quatre temps, quatre cylindres, monte transversalement au-dessus de l'essieu avant en position verticale.
- Culasse en alliage leger.
- Distribution assuree par un arbre a cames en tete et culbuteurs a rouleaux sur les moteurs a 8 soupapes ou par deux arbres a cames en tete et poussoirs hydrauliques sur le moteur 1,6 16 soupapes. L'entrainement se fait via une courroie crantee de distribution.
- Lubrification sous pression par pompe a engrenages entrainee par chaine.
- Refroidissement par circulation d'eau activee par pompe en circuit pressurise et par un seul ventilateur situe devant le radiateur.
- Injection multipoint et allumage statique par bobine jumostatique a 4 sorties.
Specifications generales
Identification du moteur

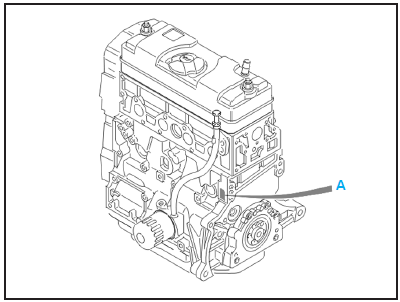

- marquage d'identification a comprenant :
- le type reglementaire,
- le repere organe,
- le numero d'ordre de fabrication.

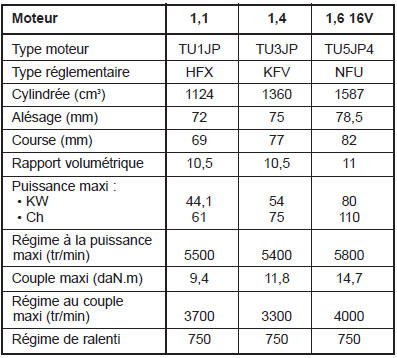

Caracteristiques
...
Elements constitutifs du moteur
Bloc-cylindres
Moteur TU1 et TU3
En aluminium
Hauteur du carter-cylindres (en mm) :
TU1JP
..............................................................187,48 +- 0,05
&nbs ...
D'autres materiaux:
Freins arriere
Segments (freins a tambours)
Outillage necessaire :
[1] etrier de maintien des pistons de
cylindre de roue (ref. 5709-TA),
[2] pince de ressorts de segments de
frein (Facom 196 TS 2110-T).
Depose
Deposer la roue.
Detendre le cable de frein de parking.
D ...
Geometrie des trains
Train avant
Hauteur de caisse
H1 = R1 - L1
H1 = hauteur avant (mm) mesuree entre Z1 et le sol
R1 = rayon de la roue sous charge (mm)
L1 = cote theorique entre le plan du berceau AV et l'axe de
la roue
L1 = 142,5 mm (+6 a -8 mn)
Z1 = zone de mesure sous berceau avant
Geometrie du ...
Entretien
Capot moteur
Cette operation ne doit se faire que
vehicule a l'arret.
Ouverture
Pour deverrouiller, tirez vers vous la commande
placee sous la planche de bord.
Manoeuvrez la palette A situee sous le
bord et au centre du capot puis levez.
Bequille de capot ...
