Revue technique automobile Citroën C3: Courroies d'accessoires
Moteurs essence

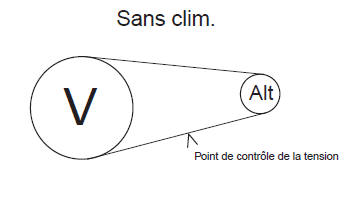

- Desserrer les vis de fixation de l'alternateur puis la vis de tension.
- Deposer la courroie.
- Reposer la courroie.
- Serrer la vis de tension jusqu'a obtenir 55 3 unites SEEM.
- Serrer les vis de fixation de l'alternateur.

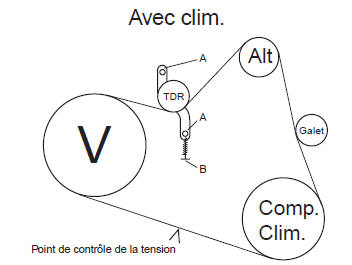

- Desserrer les vis A puis la vis B de tension.
- Deposer la courroie.
- Reposer la courroie.
- Serrer la vis B de tension jusqu'a obtenir 120 3 unites SEEM.
- Serrer la vis A.
Moteurs Diesel
