Revue technique automobile Citroën C3: Contacteur tournant - Commandes sous volant
Depose
- Debrancher la borne negative de la batterie.

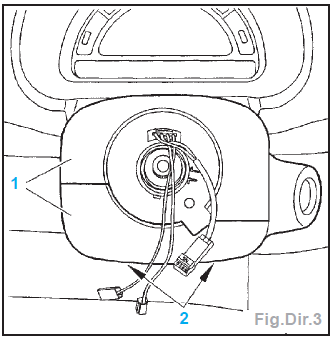

- Deposer (Fig.Dir.3) :
- le volant de direction,
- les vis (2),
- l'habillage de la colonne de direction (1).

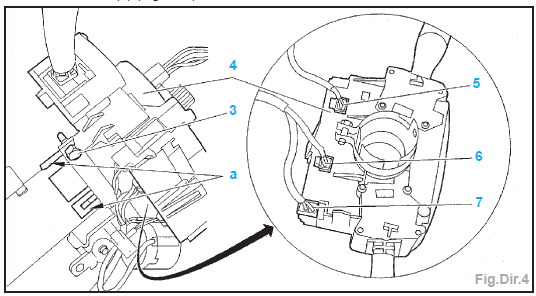

- Desserrer la vis (3) (Fig.Dir.4).
- A l'aide d'un tournevis, declipper les deux languettes "a" et tirer sur le module de commutation sous volant de direction (4).
- Debrancher les connecteurs (5), (6) et (7).
Repose
- Rebrancher les connecteurs (7), (6) et (5).
- Engager le module de commutation sous volant de direction (4) sur la colonne de direction.
Nota : Verifier l'engagement des languettes "a".
- Serrer la vis (3) a 2 +- 0,5 daN.m.

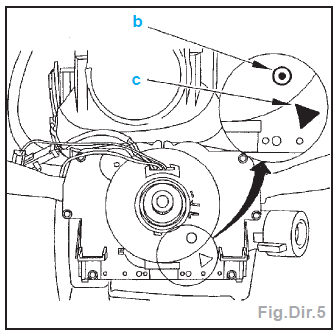

Imperatif : Faire tourner le contacteur tournant jusqu'a lire le chiffre "0" au travers de l'ouverture "b". L'ouverture "b" du contacteur tournant doit etre face a l'index "c" (Fig.Dir.5).
- Reposer :
- l'habillage de la colonne de direction (1),
- les vis (2),
- le volant de direction.
- Rebrancher la borne negative de la batterie.
Nota : Pour les vehicules equipes de l'ESP, effectuer un apprentissage du capteur d'angle de volant de direction.
