Nota : Serrer la vis (7) jusqu'au cisaillement de sa tete.

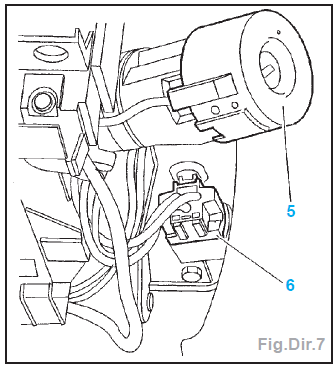

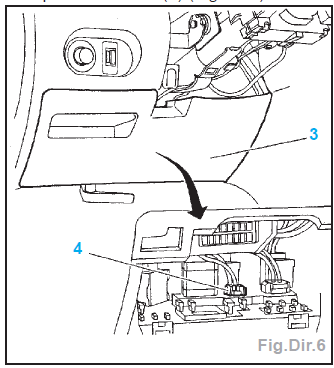

Contacteur tournant - Commandes sous volant
Colonne de directionListe des faisceaux
00DIV1 faisceaux divers 1.
00DIV2 faisceaux divers 2.
01CBP cable positif batterie.
02CBN cable negatif batterie.
03CB/AV cable liaison batteries
avant.
04CB/CE cable liaison batteries a
coffret electronique.
05CE/MOT cable liaison coffret
electronique a moteur.
06CB/AV/AR ca ...
Frein de stationnement
Verrouillage
Tirez à fond le levier de frein de stationnement pour immobiliser votre véhicule.
Déverrouillage
Tirez légèrement le levier de frein de stationnement, appuyez sur le bouton
de déverrouillage puis abaiss ...
Caracteristiques
Generalites
Train avant
Hauteur de caisse
H1 = R1 - L1
H1 = hauteur avant (mm) mesuree entre Z1 et le sol
R1 = rayon de la roue sous charge (mm)
L1 = cote theorique entre le plan du berceau AV et l'axe de la roue
L1 = 142,5 mm (+6 a -8 mm)
Z1 = zone de mesure sous berceau avant
