Revue technique automobile Citroën C3: Volant
Depose
- Debrancher la borne negative de la batterie.
- Deposer le coussin gonflable conducteur (voir chapitre "Airbag-Pretensionneurs").

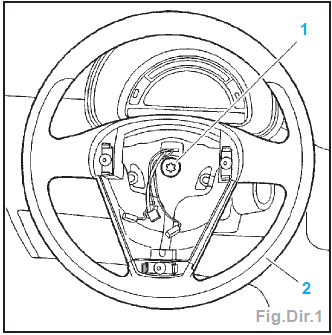

- Deposer (Fig.Dir.1) :
- la vis centrale (1),
- le volant de direction (2).
Repose
- Reposer le volant de direction.

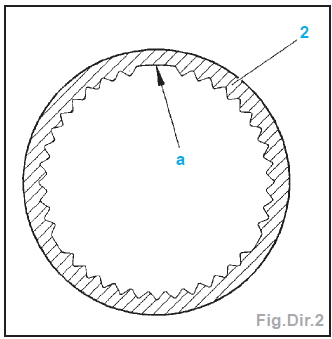

Nota : Aligner la partie sans cannelure "a" du volant (2) avec la partie sans cannelure de la colonne de direction (Fig.Dir.2).
- Serrer la vis centrale (1) du volant de direction a 2 +- 0,3 daN.m.
- Connecter et fixer le coussin gonflable conducteur sur le volant de direction.
- Rebrancher la borne negative de la batterie.
Methodes de reparation
Direction ...
Contacteur tournant - Commandes sous volant
Depose
Debrancher la borne negative de la batterie.
Deposer (Fig.Dir.3) :
le volant de direction,
les vis (2),
l'habillage de la colonne de direction ...
