Revue technique automobile Citroën C3: Systeme aide a la navigation

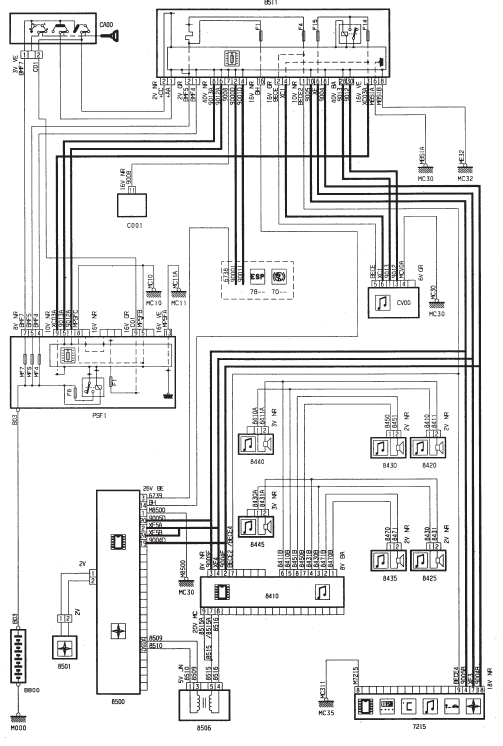

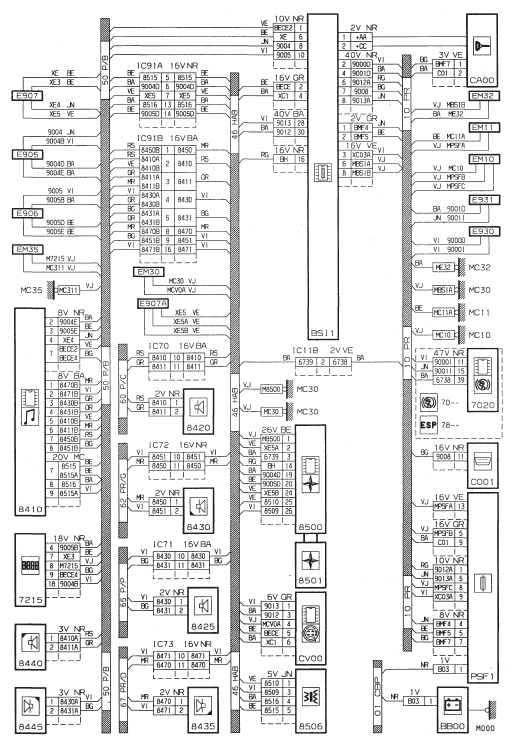

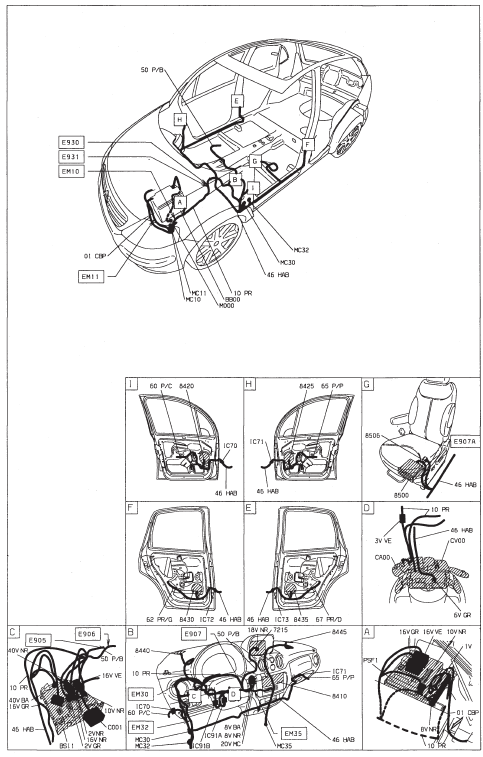

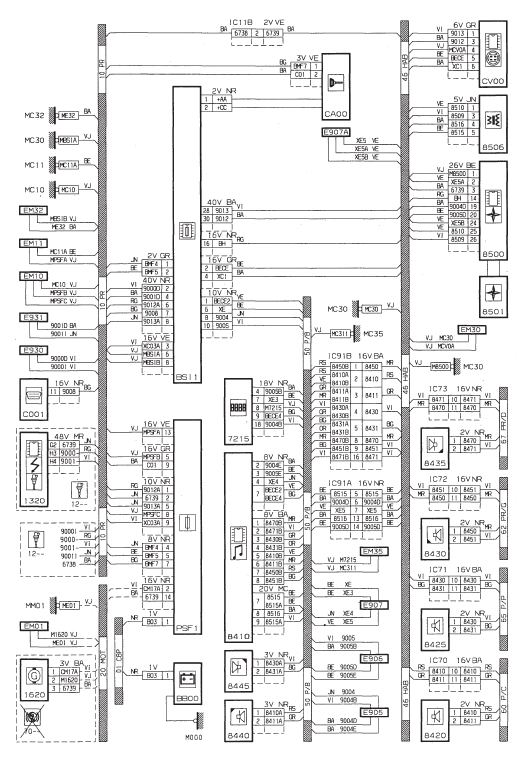

Systeme aide a la navigation - TU1JP (HFX) - TU3JP (KFV)

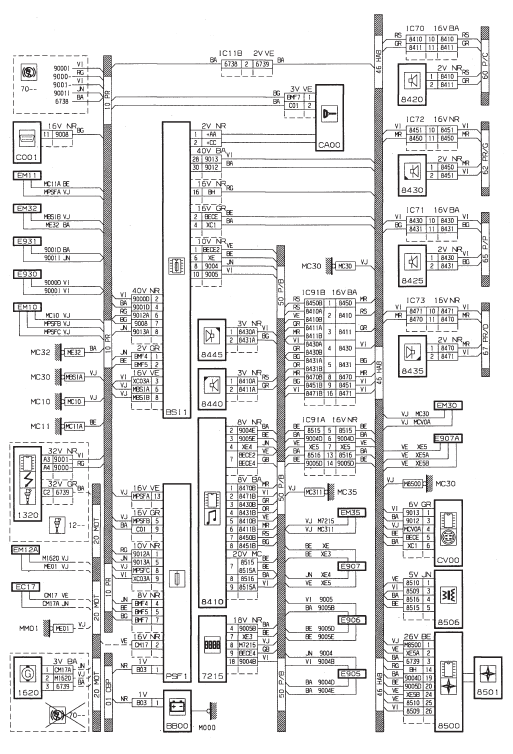

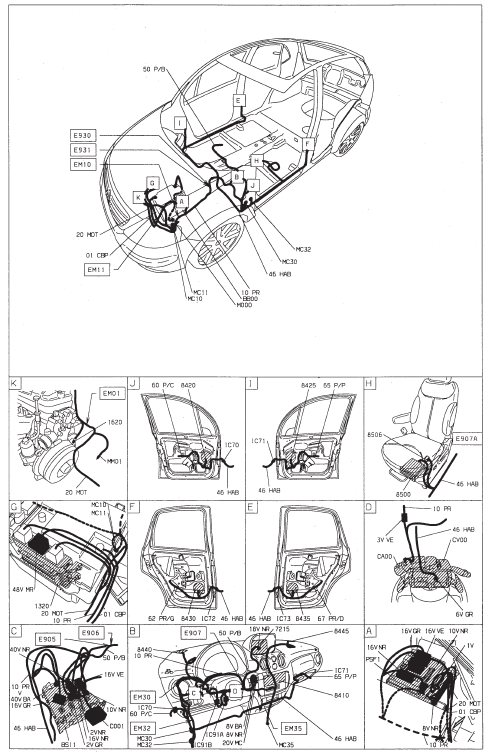

Systeme aide a la navigation - DV4TD (8HX)

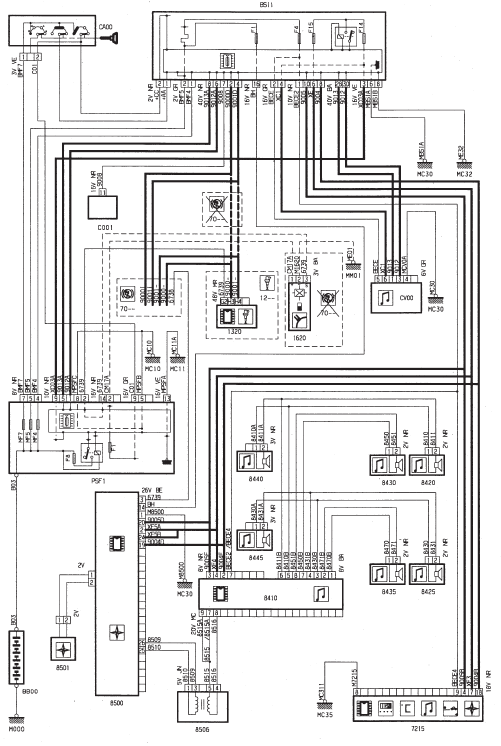

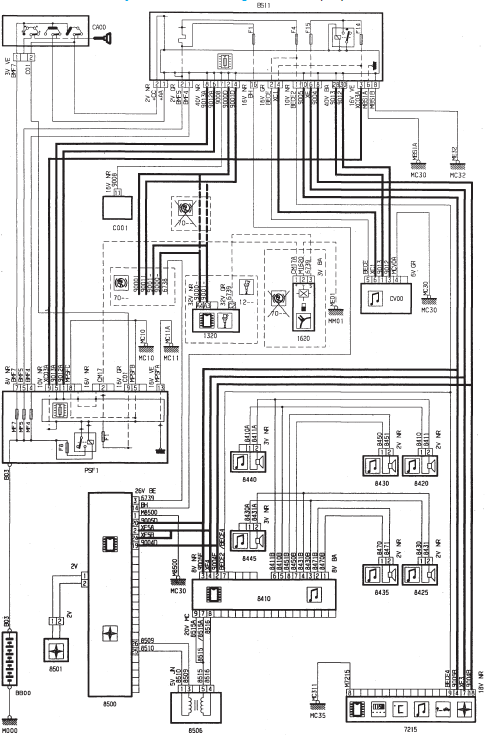

Systeme aide a la navigation - TU5JP4 (NFU) - DV4TED4 (8HY)
Autoradio
Autoradio - avec compact disque TU1JP (HFX) - TU3JP (KFV)
Autoradio - avec compact disque DV4TD (8HX)
Autoradio - avec compact disque TU5JP4 (NFU) - DV4TED4 (8HY)
...
