Circuit de refroidissement

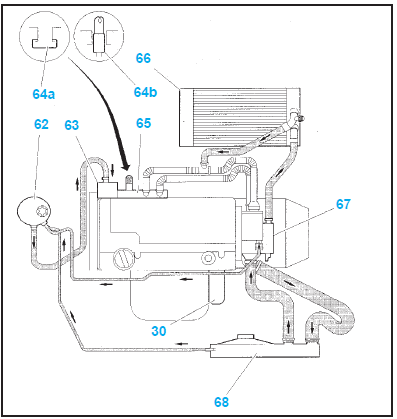

30 - echangeur thermique eau/huile.
62 - boite de degazage.
63 - pompe a eau.
64a - montage avec bouchon de vidange.
64b - montage avec thermoplongeurs.
65 - echangeur huile / eau.
Thermostat
Ventilateur
Decoupage de la fonction
en trois schemas
Un schema de principe.
Un schema de cablage.
Un schema d'implantation.
Constitution des schemas
Schema de principe :
alimentations (+ et -),
appareils (avec reperes, symboles de
fonction et details internes electromecaniques,
hors electro ...
Entretien
Capot moteur
Cette operation ne doit se faire que
vehicule a l'arret.
Ouverture
Pour deverrouiller, tirez vers vous la commande
placee sous la planche de bord.
Manoeuvrez la palette A situee sous le
bord et au centre du capot puis levez.
Bequille de capot ...
Tiroir de rangement
Le tiroir de rangement est situé sous le siège conducteur.
Ouverture
Soulevez l'avant du tiroir et tirez-le.
Retrait
Amenez le tiroir en bout de course.
Appuyez sur les extrémités des coulisses.
Soulevez-le et tirez-le enti& ...
