Revue technique automobile Citroën C3: Entretien

Capot moteur

•  Cette operation ne doit se faire que vehicule a l'arret.

Ouverture

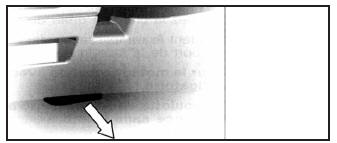

• Pour deverrouiller, tirez vers vous la commande placee sous la planche de bord.

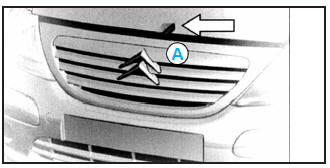

•  Manoeuvrez la palette A situee sous le bord et au centre du capot puis levez.

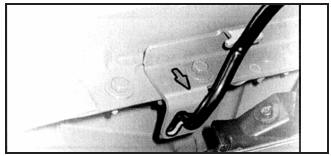

• Bequille de capot : declipez la bequille et faites-la pivoter pour l'introduire dans le cran n1, puis le cran n2 (voir le repere de la fleche).

Attention : Ne tirez pas la bequille vers l'avant.

Pour fermer

•  Abaissez le capot et lachez-le en fin de course.
•  Verifiez le bon verrouillage du capot.

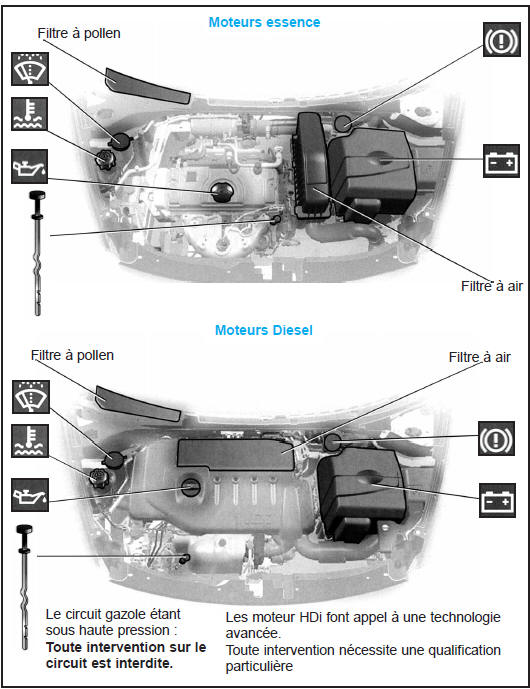

Verifications

Liquide lave-vitre avant, arriere et lave-projecteurs

Liquide de refroidissement moteur

•  Le niveau du liquide doit se situer entre les reperes mini et maxi situes sur le vase d'expansion.
•  Moteur chaud, attendre 15 mn.
•  Ne jamais intervenir sur le circuit de refroidissement moteur chaud.

Batterie 12 volts

Huile moteur

• Controlez sur sol horizontal, moteur arrete depuis dix minutes au moins.
•  Sortez la jauge d'huile manuelle.
•  Le niveau doit se situer entre les reperes MINI et MAXI de la jauge.
•  Il ne doit jamais depasser le maximum.

Liquide de freins

•  Le niveau du liquide doit se situer entre les reperes mini et maxi situes sur le reservoir.
• Frein a main desserre, arret imperatif si le voyant s'allume.

Attention : Lors d'interventions sous le capot moteur, moteur chaud, meme arrete et contact coupe, le motoventilateur peut se mettre en marche a tout moment.

•  Entre chaque visite d'entretien periodique, conseillee par le Constructeur, controlez frequemment le niveau d'huile moteur ainsi qu'avant chaque grand parcours.

Nota : La necessite de rajouter frequemment du liquide (refroidissement,frein ou huile moteur) indique une defaillance a faire controler au plus tot.

Fusibles

Boitier de fusibles

•  Deux boitiers de fusibles sont places sous la planche de bord et dans le compartiment moteur.

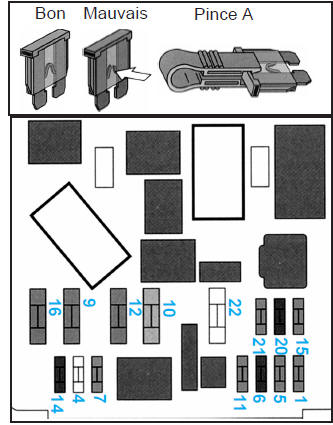

Fusibles sous planche de bord

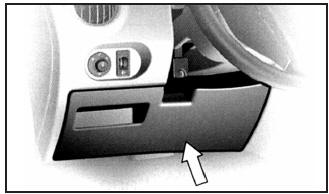

•  Pour acceder aux fusibles sous la planche de bord, retirez la trappe d'acces, deverrouillez les vis de 1/4 de tour et basculez le boitier.

Remplacement d'un fusible

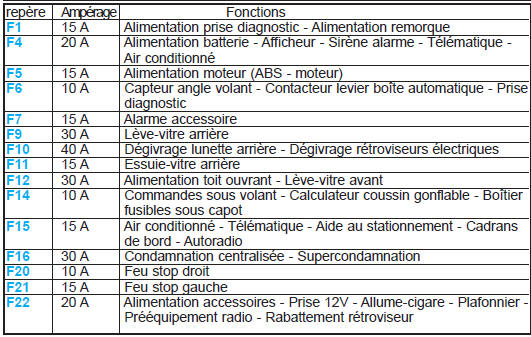

•  Avant de remplacer un fusible, il est necessaire de connaitre la cause de l'incident et d'y avoir remedie. Les numeros des fusibles sont indiques sur la boite a fusibles.

Remplacez le fusible usage par un fusible de meme amperage (meme couleur).

• Utilisez la pince speciale A placee sur la trappe proche des boitiers de fusibles, qui contient l'emplacement pour les fusibles de rechange.

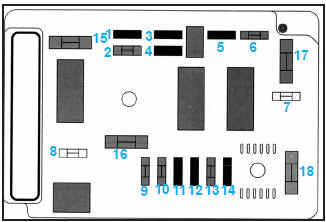

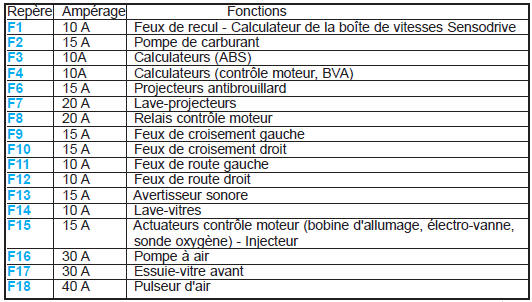

Fusibles sous-capot moteur

•  Pour acceder au boitier situe dans le compartiment moteur, retirez le cache batterie et declipez le couvercle.

• Apres intervention, refermez tres soigneusement le couvercle.
•  L'intervention sur les MAXI fusibles de protections supplementaires, situes dans les boitiers, est reservee au Reseau CITROEN

Changement de lampes

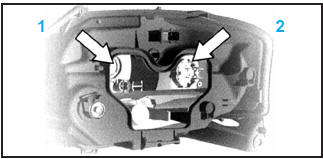

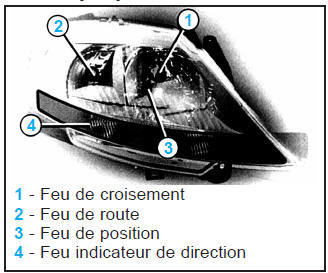

Bloc optique avant

Nota : Un leger voile de buee peut apparaitre sur la surface de la glace du projecteur, dans certaines conditions d'utilisation.

Feu de croisement (1)

•  Basculez le ressort metallique maintenant la trappe d'acces aux lampes.

• Ouvrez la trappe d'acces.
•  Debranchez le connecteur.
•  Degagez le ressort de maintien.
•  Sortez la lampe.
•  Lampe : H7

Feu de route (2)

• Basculez le ressort metallique maintenant la trappe d'acces aux lampes.
•  Ouvrez la trappe d'acces.
•  Debranchez le connecteur.
•  Appuyez et degagez les barrettes.
•  Sortez la lampe.
•  Lampe : H1

Projecteurs antibrouillard

Lampe : H1

Indicateur de direction avant (3)

• Basculez le ressort metallique maintenant la trappe d'acces aux ampoules.
•  Ouvrez la trappe d'acces.
•  Tournez d'un quart de tour le porte lampe et tirez.
•  Degagez la lampe.
•  Lampe : PY 21 W (ambre).

Feu de position

• Basculez le ressort metallique maintenant la trappe d'acces aux lampes.
•  Ouvrez la trappe d'acces.
•  Tournez d'un quart de tour le porte lampe et tirez.
•  Lampe : W 5.

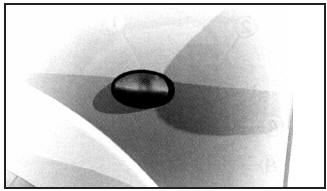

Rappel lateral d'indicateur de direction

• Poussez le boitier vers l'avant ou vers l'arriere pour le decliper et tirez vers vous.
•  Tournez d'un quart de tour le porte lampe.
•  Lampe: WY 5 W (ambre).

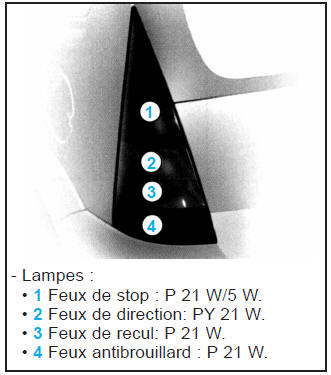

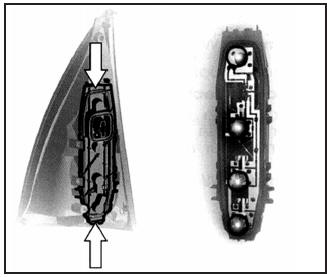

Bloc optique arriere

•  Reperez la lampe defaillante.

Demontage - Remontage

•  Declipez le cache ecrou sur la fixation exterieure.

• Devissez les 2 ecrous (1 exterieur et 1 interieur).
•  Dans le coffre de rangement lateral, declipez le porte-lampe et debranchez le connecteur pour acceder a la lampe.

• Remontez l'ensemble apres avoir remplace la lampe.

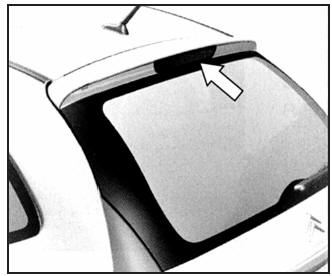

3e Feu de stop

• Pour acceder a la lampe, ouvrez le volet et appuyez sur les deux ressorts metalliques au travers des deux trous amenages a cet effet dans la doublure de volet.
•  Lors du remontage assurez-vous de la bonne tenue de celui-ci.
•  Lampe: W 16 W.

Plaque mineralogique

• Declipez le couvercle transparent puis tirez le porte-lampe.
•  Lampe: W 5 W.

A la fin de chaque operation, verifiez le bon fonctionnement des feux

Eclairage interieur

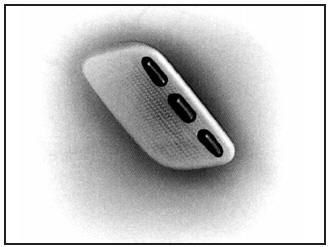

Plafonniers

• Declipez le couvercle du plafonnier pour acceder a la lampe.
•  Lampe: W 5 W.

Spot de lecture

•  Declipez le couvercle du plafonnier, puis la cloison du spot concerne, pour acceder a la lampe.
•  Lampe: W 5 W.

Eclaireur de coffre

• Declipez l'eclaireur pour acceder a la lampe.
•  Lampe : W 5 W.

Depannage

Changement de la pile de la telecommande

•  Declipez le boitier pour acceder a la pile.
•  Pile : CR 2016 de 3 V.
•  Ne jetez pas les piles de telecommande, elles sont nocives pour l'environnement.

  Rapportez les au Reseau CITROEN, ou a tout autre point de collecte agree.

•  Apres un changement de pile, il est necessaire de reinitialiser la telecommande.

  Pour cela, mettez le contact et actionnez ensuite votre telecommande.

Nota : Votre vehicule est protege contre les intrusions par essai de code de telecommande, la telecommande devient alors inoperante.

•  pour reinitialiser le systeme, ouvrez la porte conducteur en deverrouillant avec la cle.

Commande manuelle de verrouillage

• Il est possible de verrouiller les portes du vehicule lors d'une panne electrique en actionnant la commande B de chaque porte.

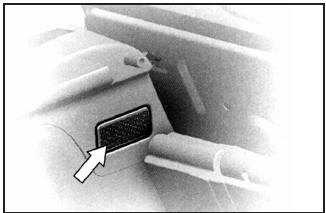

•  Porte ouverte, retirez l'adhesif noir (portes arriere uniquement).
•  Introduisez par exemple, l'extremite de la cle dans la cavite et tournez.
•  Fermez ensuite la porte.
•  Apres intervention, le fonctionnement normal reprend avec la commande de deverrouillage, avec la telecommande ou a la cle cote porte conducteur.

Nota : Pour les portes arriere, afin de les deverrouiller de l'interieur, il est necessaire de desactiver la securite enfants.

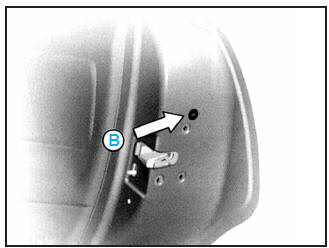

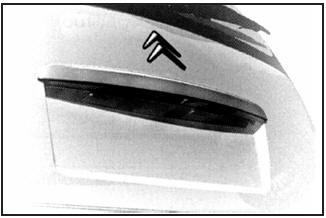

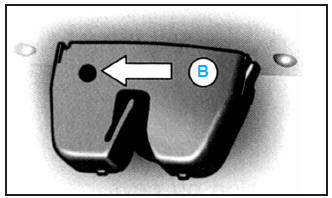

Deverrouillage de secours du hayon

• En cas d'incident de fonctionnement au deverrouillage du hayon, la serrure peut etre deverrouillee de l'interieur du coffre :

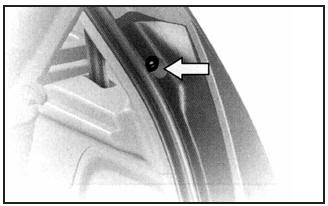

•  introduisez dans l'orifice B de la serrure un outil de type tournevis, l'actionner jusqu'au deverrouillage du hayon.

Toit ouvrant

•  Si le toit ouvrant s'ouvre de facon intempestive lors d'une operation de fermeture, placez la commande sur la position fermeture et appuyez sur celle-ci jusqu'a la fermeture totale du toit ouvrant.

Attention : Pendant cette manceuvre, le dispositif antipincement est inoperant.

•  Si le toit ouvrant ne fonctionne pas normalement en actionnant la commande, vous devez reinitialiser le dispositif antipincement.
•  Pour cela, placez la commande sur la position ouverture complete, puis appuyez sur celle-ci et maintenez cet appui pendant 1 seconde minimum apres avoir atteint la position d'ouverture complete demandee.

Nota : Pour des vitesses tres elevees, il est necessaire de faire un appui long sur la commande pour fermer le toit ouvrant.

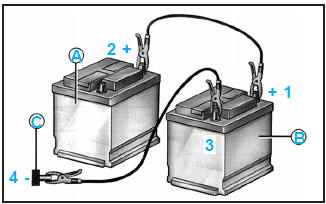

Demarrage avec une batterie de secours

• Si la batterie est dechargee, il est possible d'utiliser une batterie de secours isolee ou celle d'un autre vehicule.
•  Il est imperatif de suivre correctement l'ordre indique.
•  A Batterie sur vehicule en panne (sous capot moteur)
•  B Batterie de secours.
•  C Point metallique sur vehicule en panne.
•  Verifiez la bonne tension de la batterie de secours (12 volts).
•  En cas d'utilisation de la batterie d'un autre vehicule, arretez le moteur de celui-ci. Les deux vehicules ne doivent pas etre en contact direct.
•  Branchez les cables selon schema dans l'ordre indique. Veillez a ce que les pinces soient bien serrees (risque d'etincelles).
•  Mettez en marche la voiture donneuse.

  Laissez tourner le moteur pendant environ une minute a un regime legerement accelere.

•  Demarrez la voiture receptrice.

Nota : Pour toute operation necessitant un debranchement de la batterie, il convient de respecter une temporisation de trois minutes apres coupure du contact et sans action empechant la mise en veille du circuit electrique du vehicule (comme la manipulation des portes et volet, action sur la telecommande ... ) Conseil : Ne touchez pas aux pinces pendant l'operation.

•  ne vous penchez pas au-dessus des batteries.

•  Debranchez les cables dans l'ordre inverse du branchement en evitant qu'ils se touchent.

Attention :

•  Ne jamais approcher de flamme ou creer des etincelles pres de la batterie (gaz explosif).
•  la batterie contient de l'acide sulfurique dilue qui est corrosif.
•  pour toute manipulation, protegez-vous les yeux et le visage.
•  en cas de contact avec la peau, rincez immediatement et abondamment a l'eau claire.

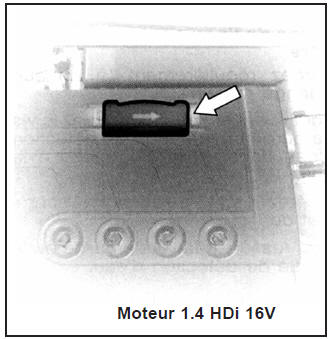

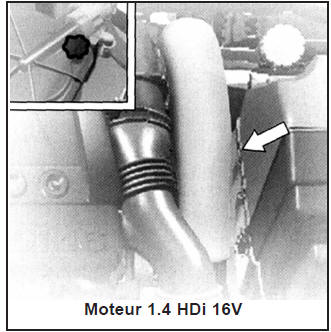

Purge de l'eau contenue dans le filtre a gazole

• Purgez regulierement (a chaque vidange moteur).

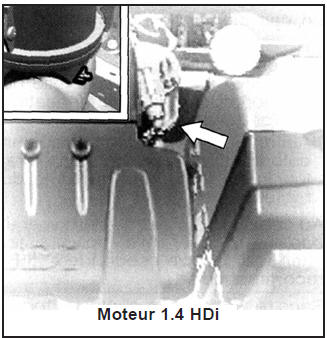

•  Pour evacuer l'eau, desserrez la vis de purge ou la sonde de detection d'eau dans le gazole, situee a la base du filtre.
•  Operez jusqu'a l'ecoulement complet de l'eau.
•  Puis resserrez la vis de purge ou la sonde de detection d'eau.

Reamorcage du circuit

• En cas de panne par manque de gazole :

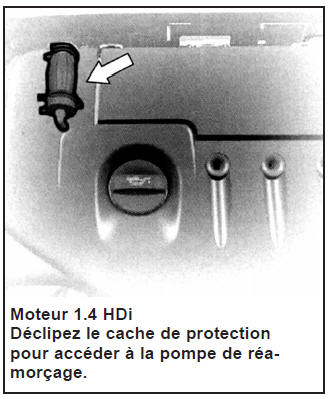

•  apres remplissage (mini 5 litres), actionnez la pompe manuelle de reamorcage, jusqu'a la sensation d'effort lors de la manoeuvre.
•  actionnez alors le demarreur en enfoncant legerement l'accelerateur jusqu'a la mise en route du moteur.
•  au cas ou le moteur ne demarrerait pas a la premiere sollicitation, attendez quinze secondes puis recommencez.
•  sans resultat apres quelques tentatives, recommencez l'operation,

• le moteur tournant au ralenti, accelerez legerement pour parfaire la purge.
