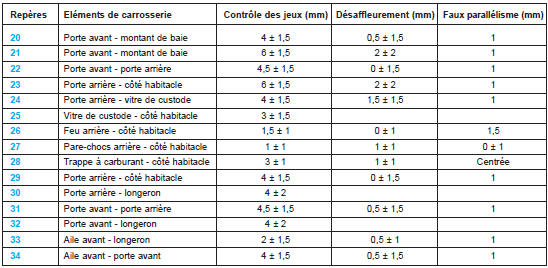

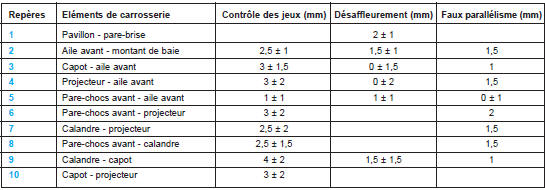

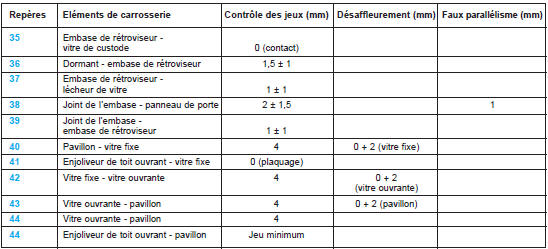

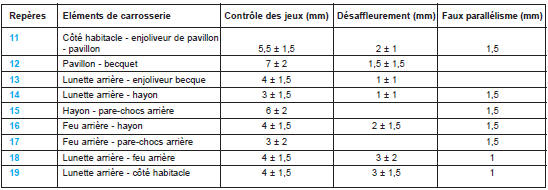

Jeux et affleurements

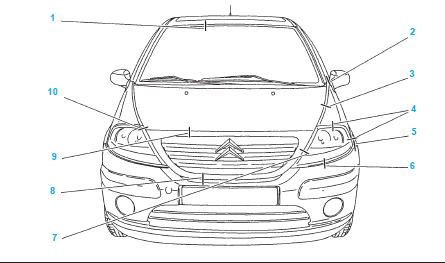

![](images/books/1/6/index.93.gif)
![](images/books/1/6/index.94.jpg)

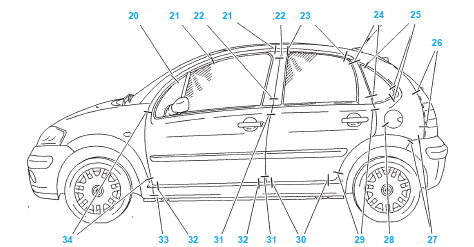

![](images/books/1/6/index.95.gif)
![](images/books/1/6/index.96.jpg)

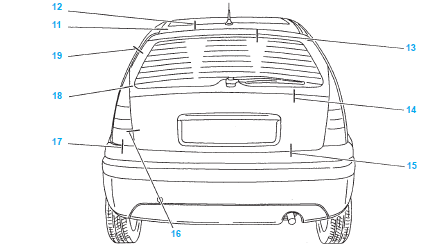

![](images/books/1/6/index.97.gif)
![](images/books/1/6/index.98.jpg)

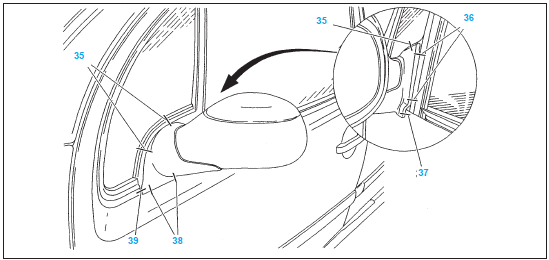

![](images/books/1/6/index.99.gif)

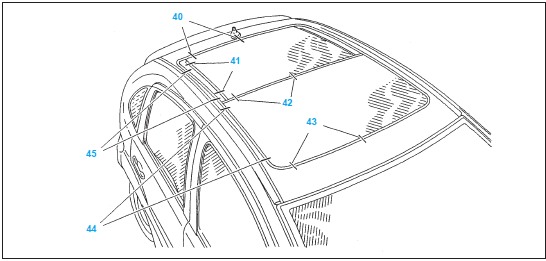

![](images/books/1/6/index.82.gif)
![Bouclier avant](images/books/1/6/index.2.jpg)

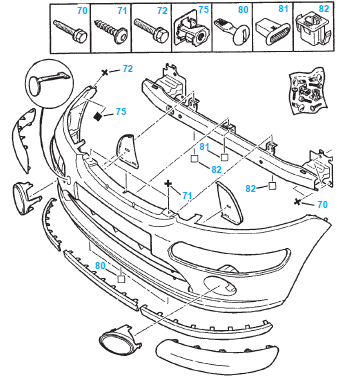

Bouclier avant
![Bouclier avant](images/books/1/6/index.85.gif)
Bouclier avant
Depose
- les pare-boues AVD et AVG (partiellement),
Nota : Desserrer les vis d'1/4 de tour et
sortir a l'aide d'une pince les pions.

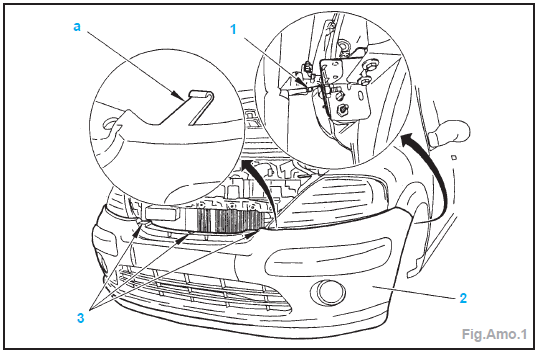

- la vis (1),
- les vis (3),
- les colliers de fixation des faisceaux
antibrouillards.
- Declipper les pattes en (a).
- Deposer le bouclier (2).
Traverse avant de bouclier :

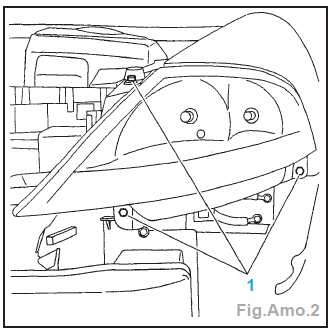

- les optiques (Fig.Amo.2),

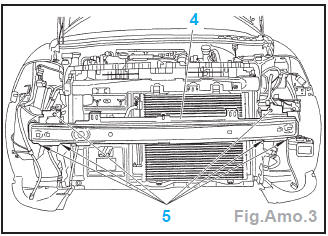

- les vis (5) et la traverse (4) (Fig.Amo.3).
![](images/books/1/6/index.90.gif)
![](images/books/1/6/index.92.gif)
![Repose](images/books/1/6/index.6.jpg)
Repose
- La repose s'effectue dans l'ordre inverse
de la depose.
Capot moteur
Depose

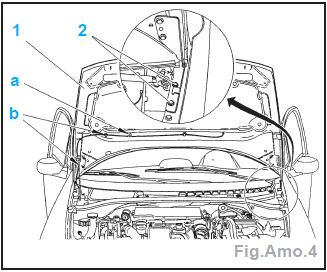

- Desaccoupler le tuyau de lave-glace en
(a) (Fig.Amo.4).
![](images/books/1/6/index.94.gif)
- Declipper le tuyau en (b).
- Deposer les vis (2) et le capot (1).
Repose
- La repose s'effectue dans l'ordre inverse
de la depose.
Aile avant
Depose
- le bouclier AV (partiellement),
- les pare-boue AV,
- la grille d'auvent,
- les vis sup. de fixation d'aile.

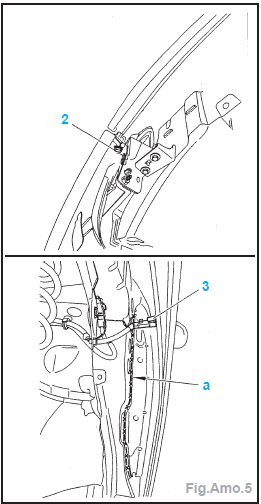

- Desserrer la vis (2) (Fig.Amo.5).

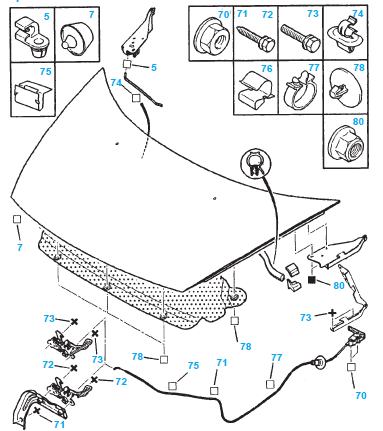

Capot moteur
![](images/books/1/7/index.8.gif)
![](images/books/1/7/index.9.gif)
- Decouper le cordon d'etancheite (a) et
declipper et deconnecter le repetiteur (3).

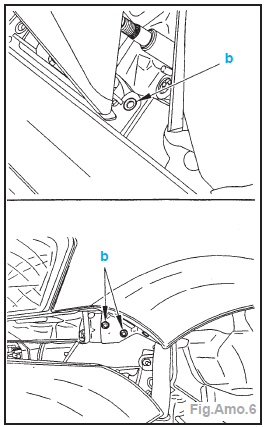

- Percer les rivets (b) (Fig.Amo.6).
- Deposer :
- la vis (4) et la vis inf. de fixation de l'aile
(Fig.Amo.7),
- l'aile AV.
Repose
- Araser le cordon en (a) et refaire un cordon
de mastic preforme.
- La repose s'effectue dans l'ordre inverse
de la depose.
Grille d'auvent
Depose
![](images/books/1/7/index.10.gif)
![](images/books/1/7/index.11.gif)

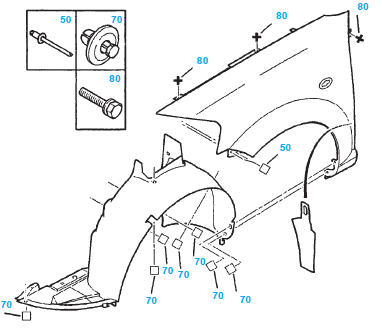

![Aile avant](images/books/1/7/index.12.gif)
Aile avant
![](images/books/1/7/index.13.gif)
![](images/books/1/7/index.14.gif)

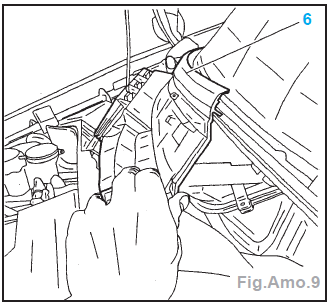

![](images/books/1/7/index.15.gif)

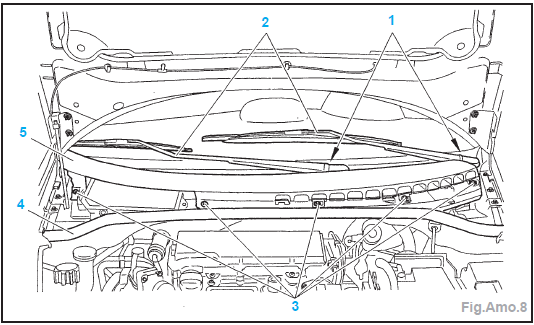

- les bras d'essuie-glace (1 et 2) a l'aide
d'un extracteur,
- les vis (3) et le joint (4),
- la grille d'auvent (5) en declippant les
demi-coquilles (6) de la doublure de
grille.
Repose
- La repose s'effectue dans l'ordre inverse
de la depose.
- Serrer les ecrous de bras a 2,3 +- 0,3
daN.m.
Porte avant
Depose

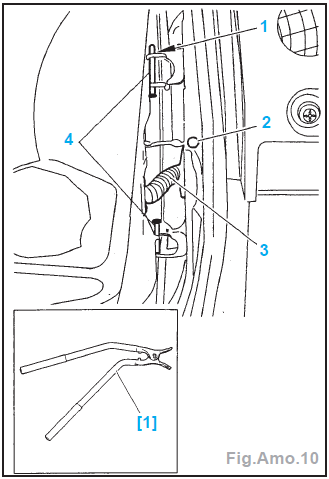

- Deposer le clip (1) et la vis (2) (Fig.Amo.10).
- Declipper le faisceau electrique (3) et le
deconnecter.
- Deposer les axes de charnieres (4) a
l'aide de l'outil [1] et la porte.
Repose
- La repose s'effectue dans l'ordre inverse
de la depose.
![Reglage](images/books/1/7/index.16.gif)
Reglage

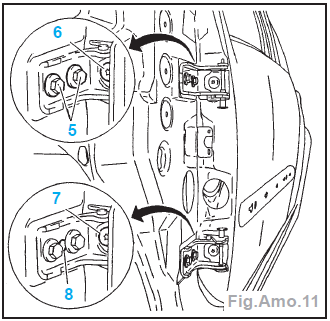

Nota : Pion de centrage initial (8) (Fig.Amo.11).
![](images/books/1/7/index.17.gif)
- Regler (voir le tableau) :
- les jeux de porte par la vis (5),
- le desaffleurement par les vis (6 et 7).
Porte arriere
Depose

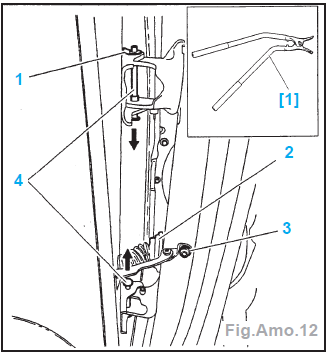

- Deposer le clip (1) et la vis (3)
(Fig.Amo.12).
![Porte avant](images/books/1/7/index.18.gif)
Porte avant

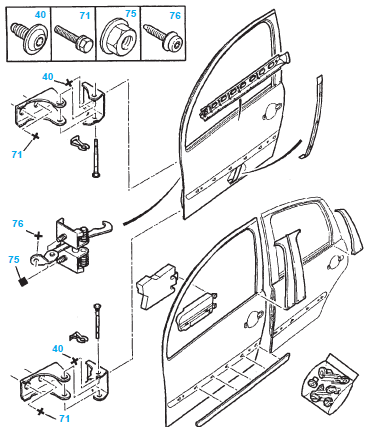

![](images/books/1/7/index.19.gif)
- Declipper le faisceau electrique (2) et le
deconnecter.
- Deposer les axes de charnieres (4) a
l'aide de l'outil [1] et la porte.
Repose
- La repose s'effectue dans l'ordre inverse
de la depose.
Reglage
![Nota : Pion de centrage initial (8) (Fig.Amo.13).](images/books/1/7/index.20.gif)

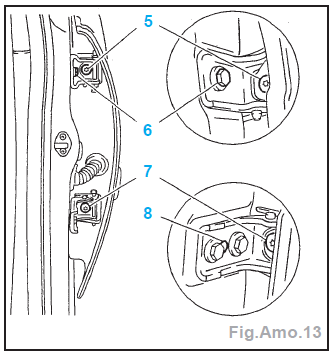

Nota : Pion de centrage initial (8) (Fig.Amo.13).
- Regler (voir le tableau) :
- les jeux de porte par la vis (6),
- le desaffleurement par les vis (5 et 7).

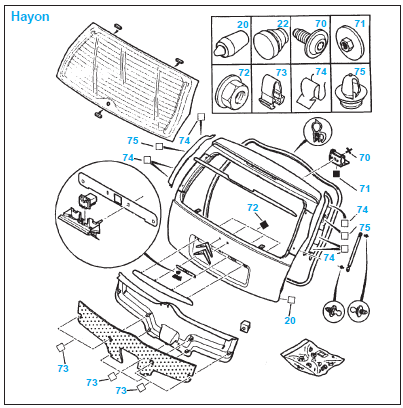

Hayon
Depose
- Declipper et deposer la garniture de
hayon.
- Deconnecter les prises.

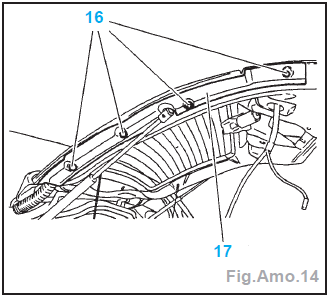

- Deposer les vis (16) et le cache (17)
(Fig.Amo.14).
![](images/books/1/7/index.21.gif)
- Declipper les supports de faisceau (10)

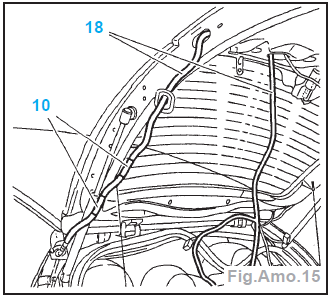

et deposer le faisceau (18) (Fig.Amo.15).

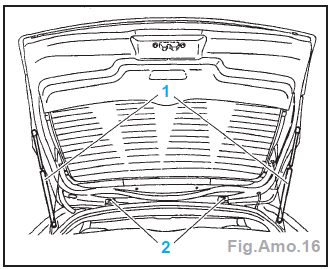

- Declipper les stabilisateurs D et G (1)
(Fig.Amo.16).
- Deposer les vis (2) et le hayon.
Repose
- La repose s'effectue dans l'ordre inverse
de la depose.
![](images/books/1/7/index.22.gif)
![Bouclier arriere](images/books/1/7/index.23.gif)

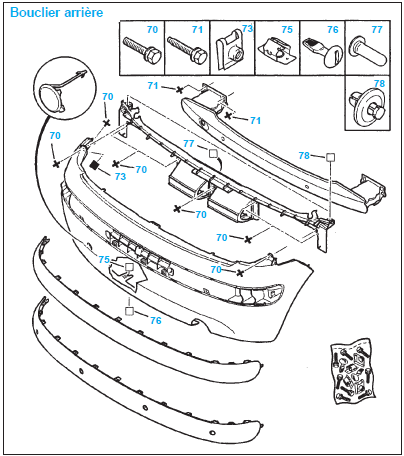

Bouclier arriere
Depose
![](images/books/1/7/index.24.gif)

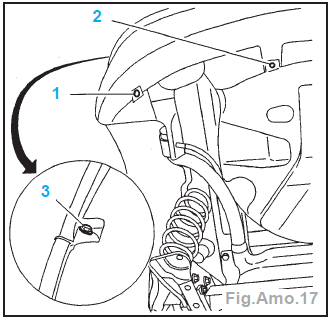

- le pion D et G (1),
- la vis D et G (2 et 3).

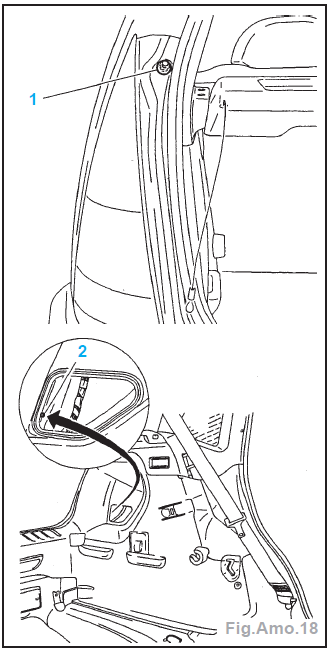

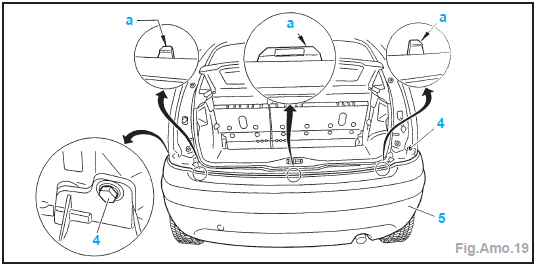

- Deposer les feux AR (Fig.Amo.18) :
- la vis (1 et 2),
- deconnecter le faisceau et le feu AR.
- la vis (4) et declipper en (a),
- le bouclier (5).

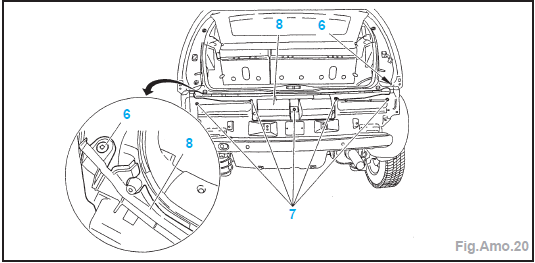

Absorbeur de chocs (Fig.Amo.20) :
- deposer les vis (7) et chasser l'axe
central des pions (6),
- deposer les pions (6) a l'aide de la
pince puis l'absorbeur (8).
Repose
- La repose s'effectue dans l'ordre inverse
de la depose.

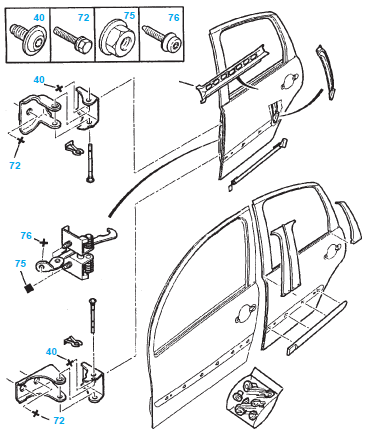

Porte arriere
![](images/books/1/7/index.25.gif)
![](images/books/1/7/index.26.gif)
![](images/books/1/7/index.27.gif)
![](images/books/1/7/index.28.gif)
![](images/books/1/7/index.29.gif)
![Sellerie](images/books/1/7/index.30.gif)
Nomenclature
Bandeau lateral AV
Optique supplementaire
Spoiler AV
Bouclier AV
Poutre centrale AV
Facade AV
Traverse Superieure AV
Sigle

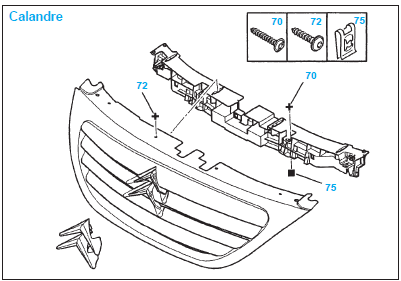

Calandre
Capot moteur
Collecte ...
Pare-brise
Depose
Deposer (cote exterieur) :
l'ensemble bras d'essuie-glace,
la grille d'auvent,
le jonc inf. du pare-brise,
le jonc de fin ...
