Revue technique automobile Citroën C3: Caracteristiques
Generalites
- Train arriere a traverse deformable et amortisseurs hydrauliques.
Suspension
- Diametre de la barre antidevers (mm) ..............................25,5

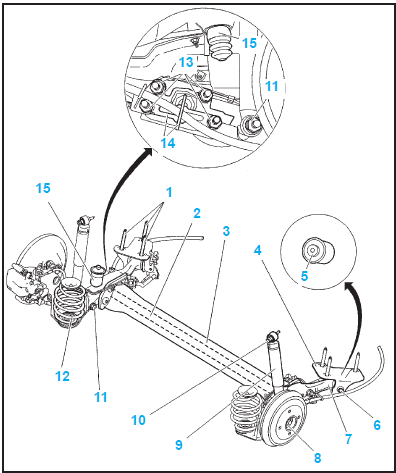

Couples de serrage (en daN.m)
- Vis de fixation du train arriere......................................10 +- 1
- Barre anti-devers
- Traverse de train arriere
- Chape d'articulation bras suspension arriere
- Articulation bras suspension arriere
- Vis de fixations bras suspension/chape ..................7,6 +- 0,5
- Bras de suspension arriere
- Ecrou de roulement de fusee ......................20 +- 2 (graisse)
- Amortisseur
- Fixation superieure d'amortisseur..........................4,2 +- 0,4
- Fixation inferieure d'amortisseur ............................10,6 +- 1
- Ressorts de suspension
- Vis de fixation du train arriere, bras de suspension ................................................13 +- 1,3
- Ensemble guide cable de frein secondaire et son support
- Butee de debattement
- Roues ..........................................................................9 +- 1
D'autres materiaux:
Appel d'urgence ou d'assistance
Ce dispositif permet de lancer un appel d'urgence ou d'assistance vers les services
de secours ou vers la plateforme CITROËN dédiée.
Pour plus de détails sur l'utilisation de cet équipement, reportez-vous au chapitre
"Audio et télématique". ...
Graissage entretien
JANTES ET PNEUS
Pression normale de fonctionnement..........................2,1 bar
Pression de la roue de secours
..................................2,3 bar
Nota : Au cas ou la verification de la pression ne peut etre
effectuee sur des pneumatiques froids, il faut majorer les
...
Decoupage de la fonction
en trois schemas
Un schema de principe.
Un schema de cablage.
Un schema d'implantation.
Constitution des schemas
Schema de principe :
alimentations (+ et -),
appareils (avec reperes, symboles de
fonction et details internes electromecaniques,
hors electro ...
