Revue technique automobile Citroën C3: Sellerie

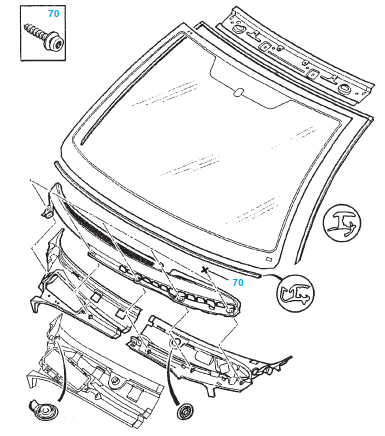

Pare-brise

Depose

•  Deposer (cote exterieur) :

•  l'ensemble bras d'essuie-glace,
•  la grille d'auvent,
•  le jonc inf. du pare-brise,
•  le jonc de finition du pare-brise.

• Deposer (cote interieur) :

•  les garnitures de montants de pare-brise,
•  le retroviseur interieur.

Nota : Proteger la planche de bord et la garniture de pavillon.

•  Proceder au decoupage.

Repose

•  Sur pare-brise reutilise :

•  araser le cordon de colle,
•  nettoyer avec un chiffon propre.

Nota : Appliquer du primaire que sur les zones mises a nues.

•  Sur pare-brise neuf :

•  degraisser le pourtour du pare-brise avec le degraissant,
•  appliquer le primaire sur le pare-brise et laisser secher 10 minutes.

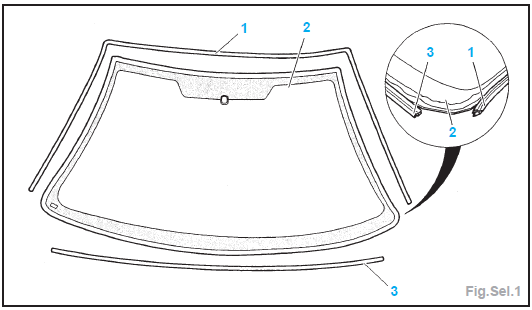

•  Reposer (Fig.Sel.1) :

•  le jonc de finition du pare-brise (1),
•  le jonc inferieur (3).

•  Araser le cordon de colle sur la baie de pare-brise.
•  Nettoyer avec un chiffon propre.

Nota : Appliquer du primaire que sur les zones mises a nues.

•  Appliquer la colle a pare-brise.

• Mettre en place le pare-brise et appliquer une legere pression.

Nota : Temps de sechage a 23C :

•  bi-composant.............................1 heure
•  monocomposant...............6 a 12 heures

•  La repose s'effectue dans l'ordre inverse de la depose.

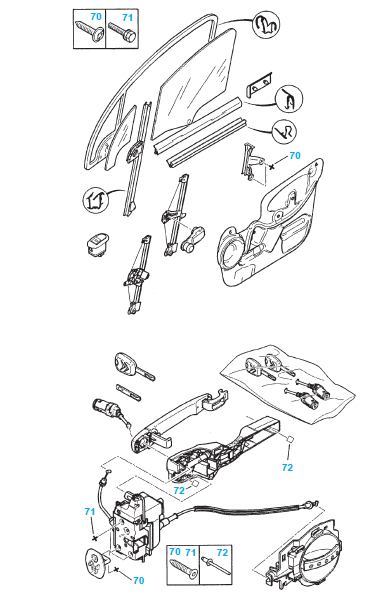

Glace de porte avant

Depose

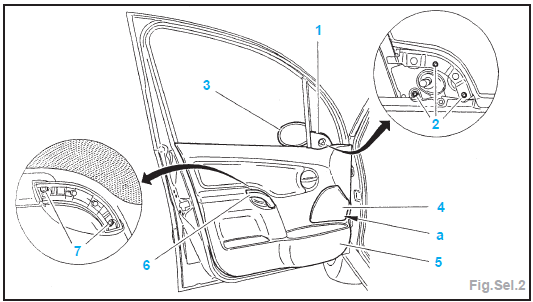

•  Deposer (Fig.Sel.2) :

•  l'enjoliveur de poignee (8),
•  les vis (7),
•  le gousset de retroviseur (1),
•  les vis (2),
•  le retroviseur ext. (3),
•  la grille de H.P (4) en "a",
•  la garniture de porte (5) en degageant et en soulevant la garniture afin de la degager du leche-vitre.

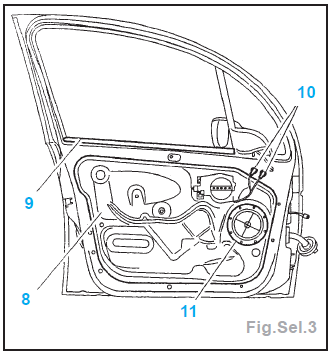

•  Deposer (Fig.Sel.3)

• le H.P (11),
•  la feuille d'etancheite (8),
•  le leche-vitre int. (9),
•  les connecteurs (10).

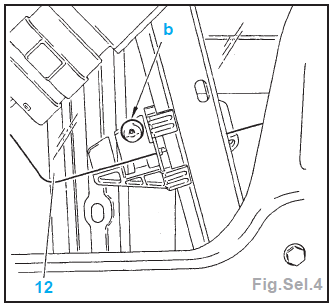

•  Descendre la glace (12) environ au ? (Fig.Sel.4).
•  Declipper la glace en poussant la languette en "b".

Porte avant

• Deposer la glace (sans deposer le joint ext.)

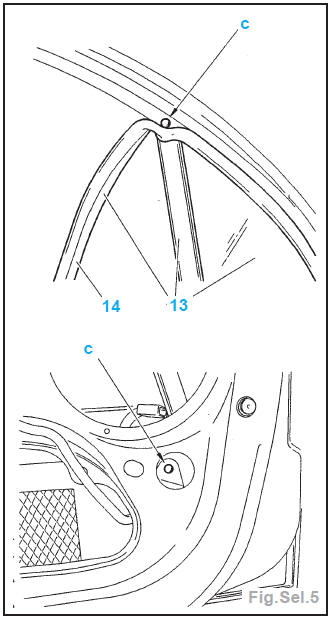

Vitre fixe (Fig.Sel.5) :

• deposer le joint (14) partiellement,
•  percer les rivets en "c" ave un foret de  5 mm,
•  deposer la glace fixe avec le rail de guidage et le joint (13).

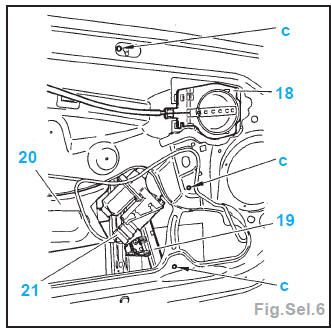

Mecanisme de leve-glace (Fig.Sel.6) :

• percer les rivets en "c" ave un foret de  5 mm,
•  deposer le mecanisme (19).

Repose

•  La repose s'effectue dans l'ordre inverse de la depose.
•  Controler le fonctionnement des systemes.

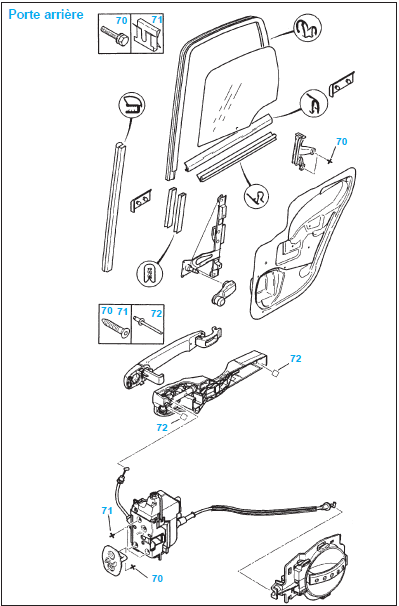

Glace de porte arriere

Depose

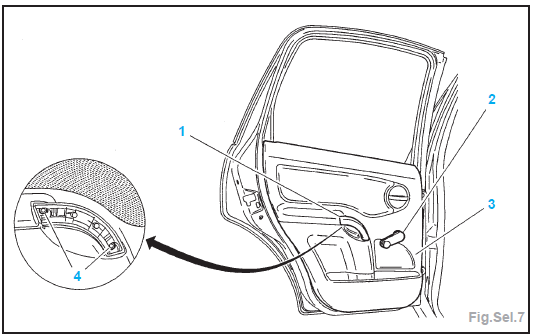

•  Deposer (Fig.Sel.7) :

•  l'enjoliveur (1) de poignee,
•  la poignee (2),
•  les vis (4),
•  la garniture de porte (3) en degageant et en soulevant la garniture afin de la degager du leche-vitre,
•  la feuille d'etancheite.

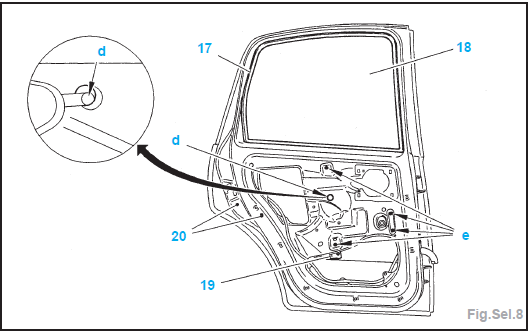

• Deposer (Fig.Sel.8) :

•  les vis (20),
•  le guide de glace,
•  le joint de la glace (17).

•  Baisser la vitre.
•  Amener le clip support en regard de la lumiere en "d".
•  Declipper la glace en poussant la languette en "d" a l'aide d'un tournevis.
•  Percer les rivets en "e".
•  Deposer le leve-vitre et la glace de porte.

Repose

•  La repose s'effectue dans l'ordre inverse de la depose.
•  Controler le fonctionnement des systemes.

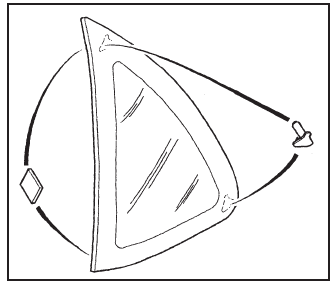

Glace de custode

Depose

•  Proteger l'entourage de la glace de custode a l'aide d'un ruban adhesif.
•  Proceder au decoupage.

Repose

•  Sur glace de custode reutilisee :

•  araser le cordon de colle,
•  nettoyer avec un chiffon propre.

Nota : Appliquer du primaire que sur les zones mises a nues.

•  Sur glace de custode neuve :

•  degraisser le pourtour de la glace de custode avec le degraissant,

• appliquer le primaire sur la glace de custode et laisser secher 10 minutes.

•  Araser le cordon de colle sur la baie de glace de custode.
•  Nettoyer avec un chiffon propre.

Nota : Appliquer du primaire que sur les zones mises a nues.

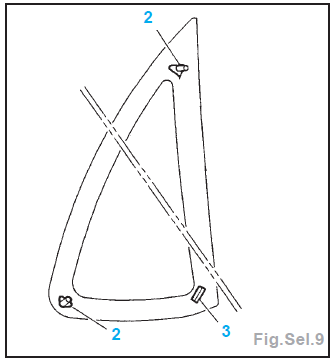

•  Mettre en place les pions de centrage (2) et la cale d'epaisseur (3) (Fig.Sel.9).

• Appliquer la colle.
•  Mettre en place la glace de custode et appliquer une legere pression jusqu'au contact des cales.

Nota : Temps de sechage a 23C :

•  bi-composant.............................1 heure
•  monocomposant...............6 a 12 heures

Lunette arriere

Depose

•  Deposer :

•  l'ensemble bras d'essuie-glace AR,
•  la garniture de hayon,
•  le mecanisme d'essuie vitre et debrancher les connexions de la lunette.

Nota : Proteger l'interieur du vehicule.

•  Proteger l'entourage de la lunette AR.
•  Proceder au decoupage.

Repose

•  Sur lunette reutilisee :

•  araser le cordon de colle,
•  nettoyer avec un chiffon propre.

Nota : Appliquer du primaire que sur les zones mises a nues.

•  Sur lunette neuve :

•  degraisser le pourtour de la lunette avec le degraissant,
•  appliquer le primaire sur le pare-brise et laisser secher 10 minutes.

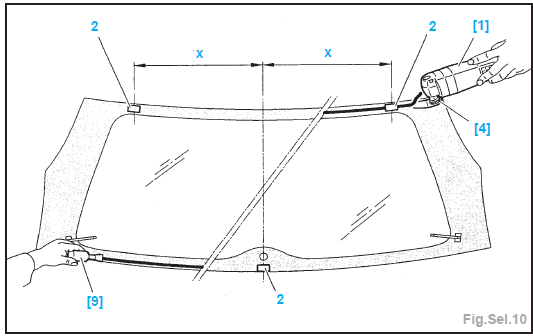

•  Mettre en place les 3 cales (2) a la cote "X" = 300 mm (Fig.Sel.10).
•  Reposer le mecanisme d'essuie glace.

Nota : Appliquer du primaire que sur les zones mises a nues.

•  Appliquer la colle a pare-brise.
•  Mettre en place la lunette AR et appliquer une legere pression.

Nota : Temps de sechage a 23C :

•  bi-composant.............................1 heure
•  monocomposant...............6 a 12 heures

•  La repose s'effectue dans l'ordre inverse de la depose.

Glace de retroviseur

Depose

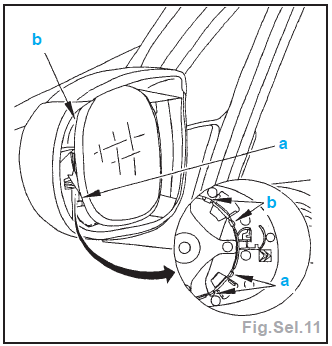

•  Declipper la glace en "a" et "b" a l'aide d'un tournevis fin (Fig.Sel.11).

• Debrancher le connecteur et deposer la glace.

Repose

•  Rebrancher le connecteur et clipper la glace.

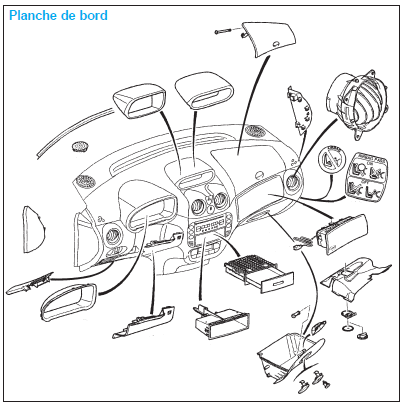

Planche de bord

Depose

•  Debrancher la batterie.
•  Deposer le volant (voir le chapitre "direction").

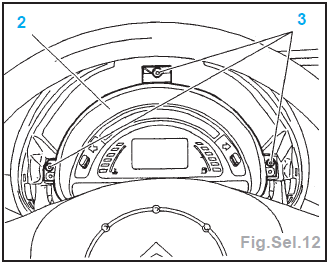

• Deposer le combine (Fig.Sel.12) :

•  declipper la visiere,
•  deposer les vis (3) et sortir le combine (2),
•  debrancher les connecteurs et sortir le combine.

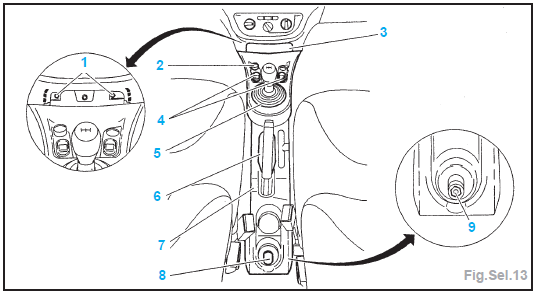

•  Deposer la console centrale (Fig.Sel.13).
•  Pour cela, deposer :

•  le cache (8),
•  l'ecrou (9),
•  l'enjoliveur de frein a main (6),
•  le soufflet du levier de vitesses (5),
•  le cache AV (3),
•  les vis (1),
• (2) et les boutons (4),
•  deposer la console centrale.

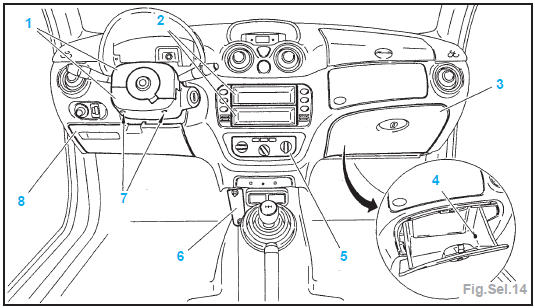

•  Deposer (Fig.Sel.14) :

•  le tableau de commande de climatisation (5),
•  la jambe de force (6),
•  le volet de boite a fusibles (8),
•  les vis (7),
•  les caches sup. et inf. (1),
•  les boites de rangements ou l'autoradio (2),
•  le couvercle (3) en declippant l'axe (4).

•  Debrancher l'airbag passager.
•  Deposer :

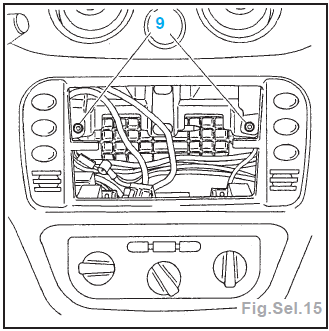

•  les vis (9) (Fig.Sel.15),

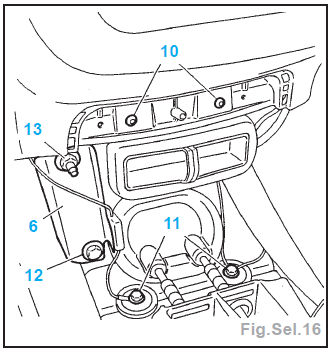

• les vis (10, 11 et 12) (Fig.Sel.16),

• l'ecrou (13) et la jambe de force (6),

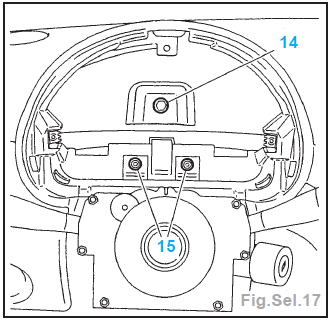

•  les vis (14 et 15) (Fig.Sel.17).

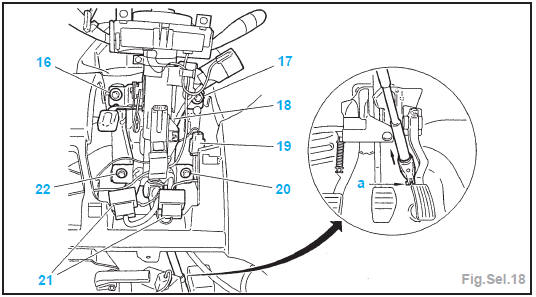

•  Deposer (Fig.Sel.18) :

• l'articulation en "a",
•  les vis (16, 17, 20 et 22).

•  Debrancher les connecteurs (19 et 21).
•  Deposer la colonne de direction (18).

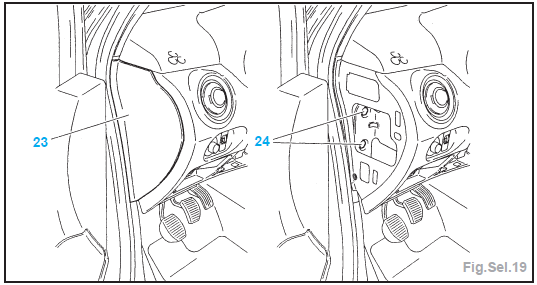

•  Deposer (Fig.Sel.19) :

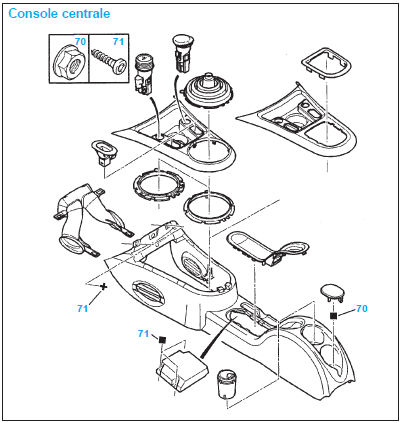

Console centrale

• le cache D et G (23),
•  les vis D et G (24).

• Ecarter la planche de bord et debrancher les connecteurs.
•  Deposer la planche de bord.

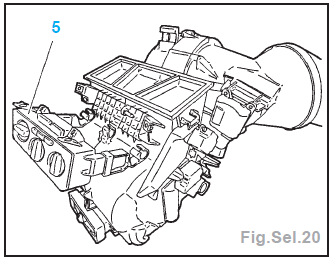

Nota : Laisser reposer le tableau de commande de la climatisation (5) sur le groupe de chauffage (Fig.Sel.20).

Repose

•  La repose s'effectue dans l'ordre inverse de la depose.
•  Rebrancher la batterie et controler le fonctionnement des appareils.

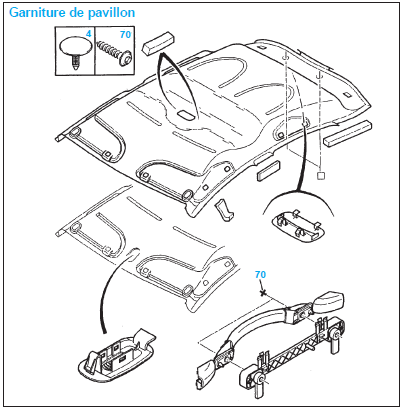

Garniture de pavillon

Depose

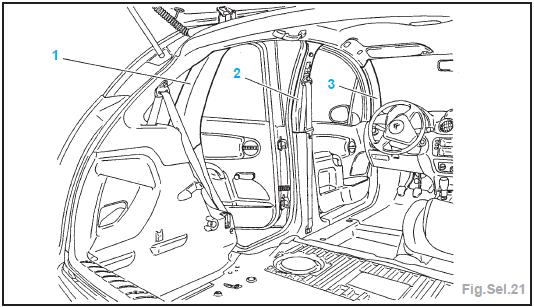

•  Deposer (Fig.Sel.21) :

•  la garniture D et G (1,2 et 3),
•  les vis des poignees de maintien ou les caches de poignees,
•  les pare-soleils.

• Declipper et deposer le plafonnier.

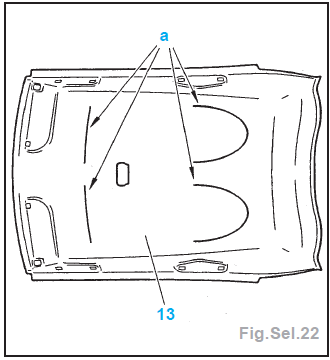

•  Decoller les cordons de colle en "a" de la garniture a l'aide d'une spatule (Fig.Sel.22).
•  Deposer la garniture de pavillon par l'AR du vehicule.

Repose

• - Effectuer des cordons de colle polyurethane en "a".
•  Mettre en place la garniture de pavillon en faisant coincider les trous de fixation.
•  La repose s'effectue dans l'ordre inverse de la depose.
•  Serrer les vis de poignees de maintien au couple de 4,0 +- 1,0 daN.m.

Garniture de pavillon

Garniture de pavillon (toit ouvrant panoramique en verre)

Depose

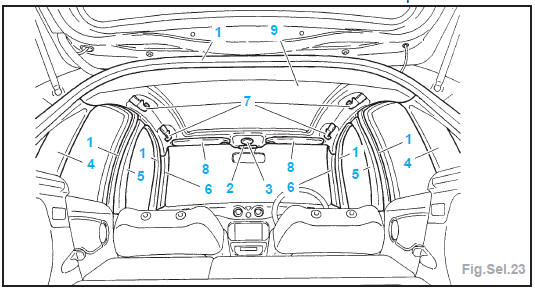

•  Degrafer partiellement les joints de portes (1) (Fig.Sel.23).
•  Deposer :

•  la console centrale de pavillon (2),
•  le contacteur de commande de toit ouvrant (3),
•  les garnitures sup. de custode (4),
•  les garnitures sup. de pied milieu (5),
•  les garnitures de montant de baie (6),
•  les poignees de maintien (7),
•  les pare-soleil et supports (8),
•  la garniture de pavillon.

Repose

•  Mettre en place la garniture de pavillon en faisant coincider les trous de fixation.
•  La repose s'effectue dans l'ordre inverse de la depose.
•  Serrer les vis de poignees de maintien au couple de 4,0 +- 1,0 daN.m.
•  Remettre en place le joint de finition de toit ouvrant.

Toit ouvrant panoramique en verre

Depose

•  Deposer la garniture de pavillon.

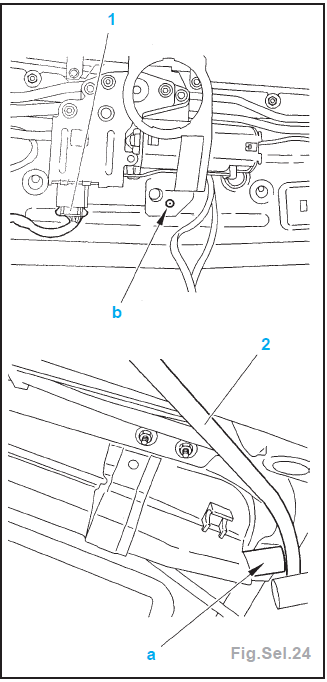

•  Debrancher le connecteur (1) (Fig.Sel.24).
•  Desaccoupler les tuyaux d'evacuation d'eau en "a".
•  Declipper le cable (2) et le placer sous les embouts d'evacuation d'eau du toit ouvrant.
•  Percer le rivet en "b" en faisant attention de ne pas percer le pavillon.
•  Deposer a l'aide d'une 2eme personne :

•  les 16 ecrous et le toit ouvrant.

Repose

•  La repose s'effectue dans l'ordre inverse de la depose.

Nota : Lubrifier le joint enjoliveur du pourtour de toit afin de faciliter son positionnement lors de la repose du toit ouvrant.

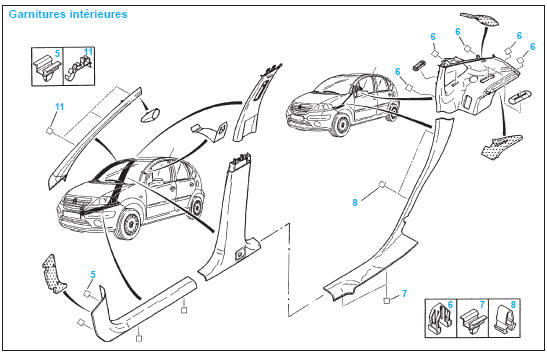

Garnitures interieures

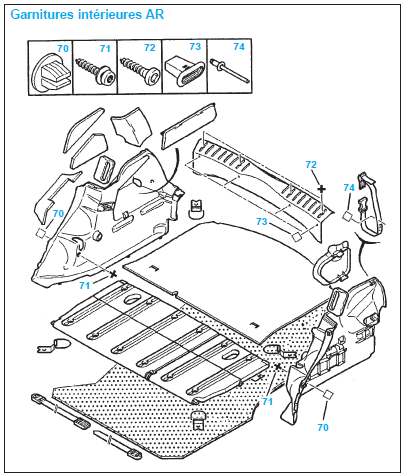

Garnitures interieures AR

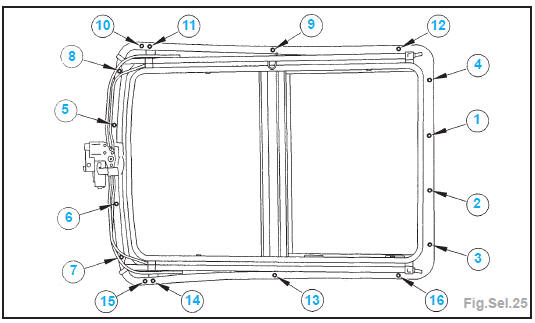

• Serrer les 16 ecrous de toit ouvrant dans l'ordre (Fig.Sel.25).

Important : Serrer les ecrous a 0,4 +- 0,1 daN.m.

• Faire attention a ce qu'aucune contrainte ne vienne perturber le positionnement et la fixation du toit ouvrant (ex : proximite de tolerie, faisceau electrique et airbag lateral).

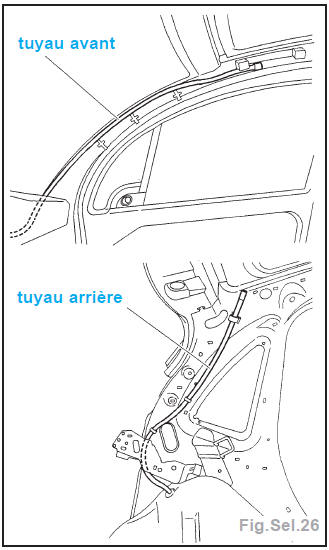

Implantation des tuyaux d'evacuation (Fig.Sel.26)

Panneau mobile

Depose

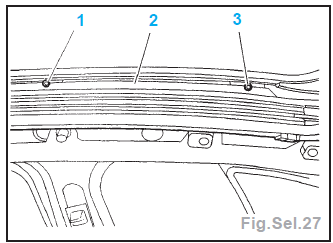

•  Ouvrir le panneau mobile (2) en position 1 du contacteur de toit ouvrant (Fig.Sel.27).
•  Deposer la vis (1) AR de chaque cote.
•  Positionner le panneau mobile (2) en position 2 du contacteur de toit ouvrant
•  Deposer la vis AVD et G (3) et le panneau mobile.

Repose

•  Remettre en place la panneau mobile.

Reglages

•  Equilibrer les jeux et affleurements sur le pourtour du panneau mobile.

Nota : Afin d'eviter tout sifflement aerodynamique il est necessaire de positionner la partie AR du panneau mobile 1mm plus haut que le panneau AR fixe.

•  La repose s'effectue dans l'ordre inverse de la depose.

Nota : Enduire les vis d'un produit de freinage.

Panneau fixe

Depose

•  Deposer :

•  la garniture de pavillon,

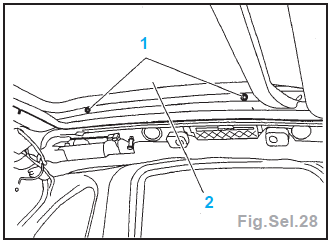

•  les vis D et G (1) et la vitre fixe (2) (Fig.Sel.28).

Repose

•  La repose s'effectue dans l'ordre inverse de la depose.

Nota : Enduire les vis d'un produit de freinage.

Ensembles rideaux

Depose

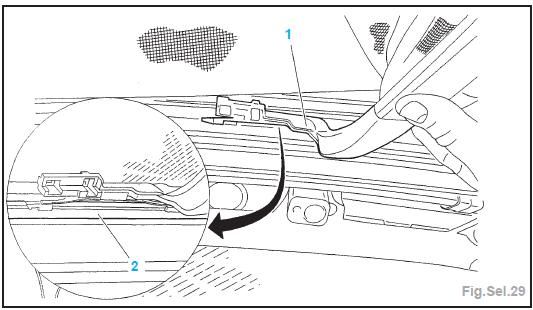

•  Declipper l'arceau de poignee AV D et G assemble (1) du rail de guidage (2) (Fig.Sel.29).
•  Degager l'arceau de poignee (1).
•  Degager le rideau de la glissiere.
•  Effectuer les memes operations pour le rideau AR.

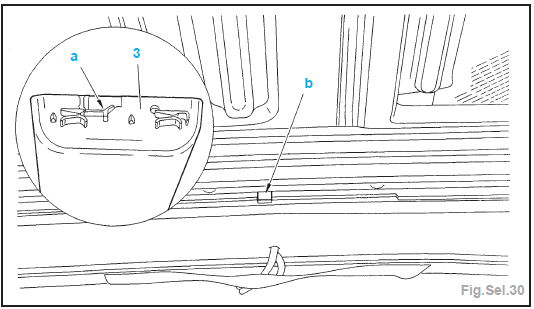

•  Pousser sur la cassette rideau (3) vers l'AV du vehicule pour le declipper en "a" et le degager de l'encoche "b" de la glissiere (Fig.Sel.30).
•  Effectuer la meme operation pour l'autre cote.
•  Deposer la cassette rideau (3).

Repose

•  La repose s'effectue dans l'ordre inverse de la depose.

Motoreducteur de toit ouvrant

Depose

•  Deposer la garniture de pavillon.

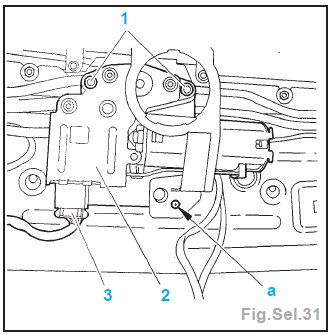

•  Percer le rivet en "a" (Fig.Sel.31).
•  Debrancher le connecteur (3).
•  Deposer les vis (1) et le moteur (2).

Repose

•  La repose s'effectue dans l'ordre inverse de la depose.

Initialisation du motoreducteur

•  Effectuer un cycle complet "ouverturefermeture ".
•  En position fermeture : appui maintenu sur le contacteur pendant 2 secondes.
