Revue technique automobile Citroën C3: Couples de serrage (en daN.m)

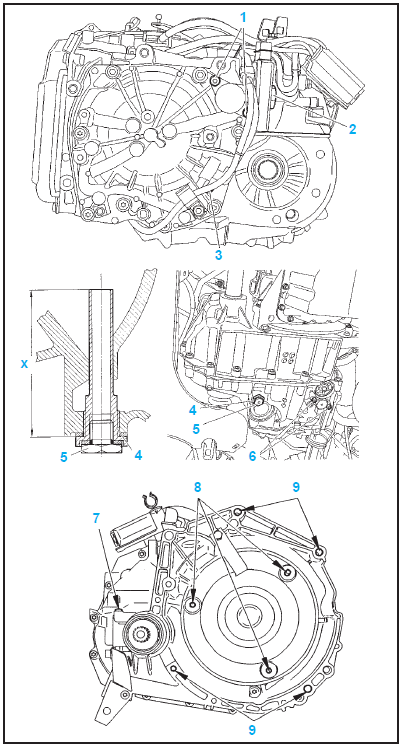

- Electrovanne de modulation de debit d'huile (EPDE) ..............................................1 +- 0,2
- Echangeur thermique ....................................................5 +- 1
- Capteur de vitesse d'entree........................................1 +- 0,2
- Deversoir et vidange d'huile (x = 81 mm) ..................4 +- 0,2
- Bouchon de niveau d'huile ......................................2,4 +- 0,4
- Capteur de pression d'huile ....................................0,8 +- 0,1
- Bouchon ..................................................................0,8 +- 0,2
- Convertisseur sur diaphragme :
- preserrage ..................................................................1 +- 0,1
- serrage final ................................................................3 +- 0,3
- Boite de vitesses sur moteur......................................5,2 +- 1

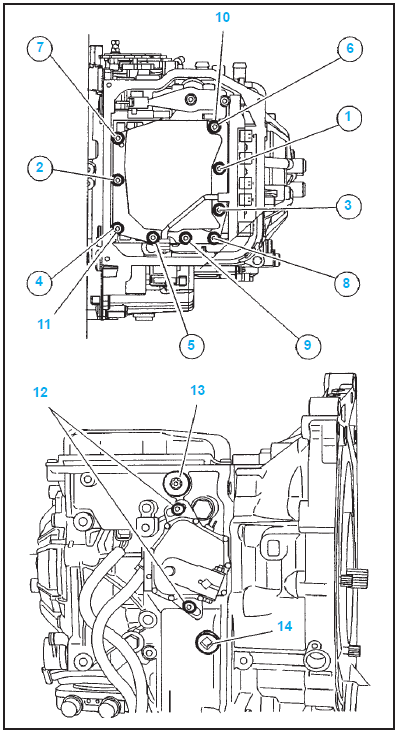

- et 11 - Bloc hydraulique (la vis (11) est epaulee) :
- preserrage (sans ordre) ....................................................0,9
- desserrer les vis
- serrage final (respecter l'ordre indique) ..........................0,75
- Contacteur position levier de selection..................1,5 +- 0,2
- Ne pas la desserrer.
- Bouchon de remplissage d'huile.
Generalites
Boite de vitesses automatique a 4 rapports en marche avant et
1 en marche arriere.
Motorisations
................................................................TU3JP
Repere or ...
D'autres materiaux:
Freins arriere
Segments (freins a tambours)
Outillage necessaire :
[1] etrier de maintien des pistons de
cylindre de roue (ref. 5709-TA),
[2] pince de ressorts de segments de
frein (Facom 196 TS 2110-T).
Depose
Deposer la roue.
Detendre le cable de frein de parking.
D ...
Fermeture du véhicule
Verrouillage avec la télécommande
Appuyez sur le cadenas fermé pour verrouiller le véhicule.
Verrouillage avec la clé
Tournez la clé vers la droite dans la serrure de la porte conducteur pour
verrouiller totalement le véhicule.
...
Boite de vitesses
Outillage necessaire :
[2] traverse de soutien moteur (ref.
MOT 300 BS0),
[4] arretoir de volant moteur (ref. 9044-T),
[5] extracteur de rotule (ref. 0338 E),
[6] pige pour accostage (ref. 0338-A),
[7] equerre de maintien de convertisseur
(ref. 0338 S),
[8] bouchon de protection :
[8 ...
