Revue technique automobile Citroën C3: Couples de serrage (en daN.m)

• Culasse :

•  preserrage ............................................................................2
•  serrage..................................................................................4
•  serrage angulaire ............................................................230

Moteur DV4TD

•  Support moteur :

1.  ....................................................................................4,5 +- 0,4
2.  ......................................................................................3 +- 0,3
3.  ......................................................................................6 +- 0,6
4.  ......................................................................................6 +- 0,6
5.  ....................................................................................5,4 +- 0,5
6.  ......................................................................................6 +- 0,6
7. ....................................................................................5,5 +- 0,5

• Fixation chapeaux palier ............................................3 + 140
•  Ecrous de bielles......................................................1,5 + 100
•  Poulie d'entrainement d'accessoires ..........................3 + 180
•  Carter d'huile..................................................................1 +- 0,1
•  Galet enrouleur de la courroie de distribution ............4,5 +- 0,45
•  Galet tendeur de courroie de distribution ......................3 +- 0,3
•  Carters de paliers d'arbre a cames ..............................0,5 + 1
•  Collecteur d'echappement ..........................................2,5 +- 0,2
•  Couvre-culasse ..........................................................2,5 +- 0,2
•  Poulie d'arbre a cames ............................................4,3 +- 0,43
•  Volant moteur ............................................................1,7 + 70
•  Pompe a huile ............................................................0,5 + 0,9
•  Echangeur thermique eau/huile ....................................1 +- 0,1
•  Vis a embase spherique de fourchette de fixation injection diesel ..........................................0,3 +- 0,1
•  Rampe d'injection sur bloc moteur ................................2 +- 0,2
•  Raccords sur rampe d'injection ................................2,25 +- 0,2
•  Pompe d'injection diesel sur support........................2,25 +- 0,2
•  Raccord sur injecteur................................................2,25 +- 0,2
•  Poulie de pompe d'injection ..........................................5 +- 0,5
•  Raccord sur pompe haute pression ........................2,25 +- 0,2
•  Pompe a eau ................................................................0,3 + 1
•  Boitier de sortie d'eau ................................................0,3 + 0,7

Moteur DV4TED4

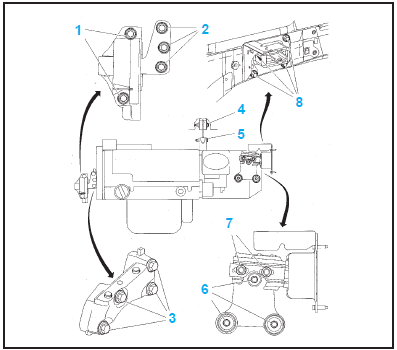

•  Support moteur :

1.  ......................................................................................6 +- 0,6
2.  ......................................................................................6 +- 0,6
3. ....................................................................................5,7 +- 0,9
4.  ......................................................................................6 +- 0,6
5.  ......................................................................................6 +- 0,6
6. ....................................................................................5,4 +- 0,5
7.  ......................................................................................6 +- 0,6
8.  ....................................................................................5,5 +- 0,5

• Fixation chapeaux palier vilebrequin ..........................3 + 140
•  Moyeu de poulie de vilebrequin ..................................3 + 180
•  Carter d'huile ..............................................................1,3 +- 0,2
•  Galet tendeur de courroie de distribution ..................2,3 +- 0,2
•  Galet enrouleur de la courroie de distribution ............3,7 +- 0,3
•  Carters de paliers d'arbre a cames ..............................1 +- 0,1
•  Collecteur d'admission ..................................................1 +- 0,1
•  Collecteur d'echappement ..........................................2,5 +- 0,5
•  Pignon d'arbre a cames..............................................4,3 +- 0,4
•  Vanne EGR....................................................................1 +- 0,1
•  Volant moteur ............................................................1,7 + 75
•  Pompe a huile ............................................................0,9 +- 0,1
•  Tube de graissage du turbocompresseur......................3 +- 0,5
•  Fixation injecteur ........................................................0,4 + 65
•  Rampe d'injection ......................................................2,3 +- 0,2
•  Raccords sur rampe d'injection ..................................1,7 + 2,3
•  Pompe haute pression................................................2,3 +- 0,2
•  Raccord sur injecteur diesel ......................................1,7 + 2,3
•  Pignon de pompe haute pression..................................5 +- 0,5
•  Raccord sur pompe haute pression ..........................1,7 + 2,2
•  Pompe a eau ................................................................1 +- 0,2
