Revue technique automobile Citroën C3: Train arriere
Essieu
- Outillage necessaire :

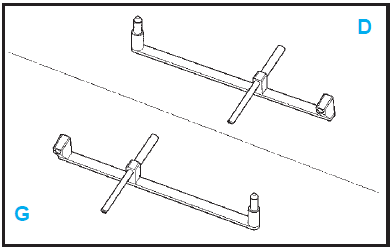

[3] outil de positionnement du train AR
(ref. 4701-T) :
- [3a] (cote droit) (ref. 4701-TD),
- [3b] (cote gauche) (ref. 4701-TG).
Depose
- Deposer les roues arriere.

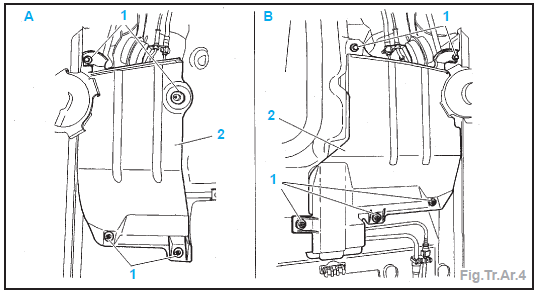

- Deposer (Fig.Tr.Ar.4) :
- les vis (1),
- la protection (2).
Nota : A : cote gauche ; B : cote droit.
Vehicule avec frein arriere a tambour
- Deposer la console centrale.
- Desserrer l'ecrou (3) (Fig.Tr.Ar.5).
- Degager les cables de frein de parking
(4) du palonnier.
- Desaccoupler les gaines de frein de
parking de la caisse.
Vehicule avec disques de frein arriere

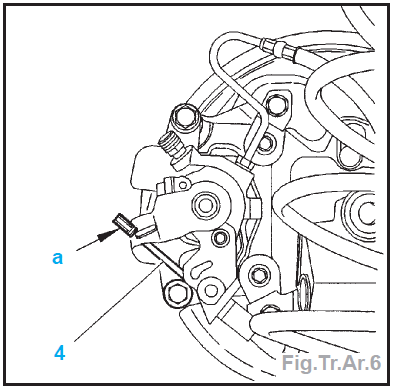

- Desaccoupler les cables de freins de
parking (4) (en "a") (Fig.Tr.Ar.6).
- Degager des guides les cables de frein
de parking (4).
Suite pour tous les vehicules

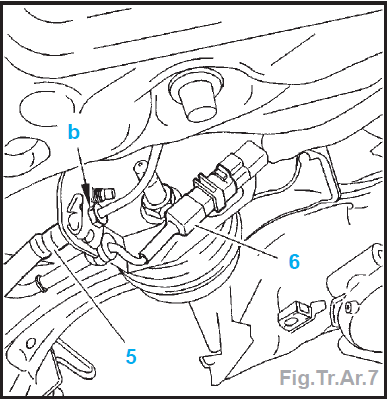

- De chaque cote (Fig.Tr.Ar.7) :
- desaccoupler les flexibles de frein (5)
sur les tuyaux rigides de frein (en "b"),
- obturer les orifices de part et d'autre,
- debrancher les connecteurs (6).

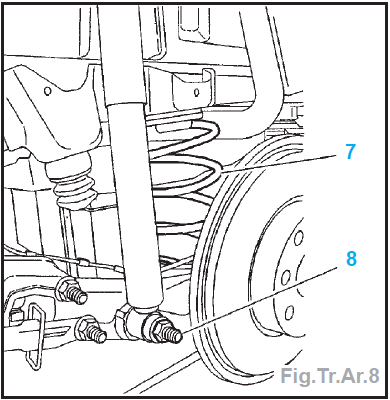

- les ressorts (7),
- les vis (8).

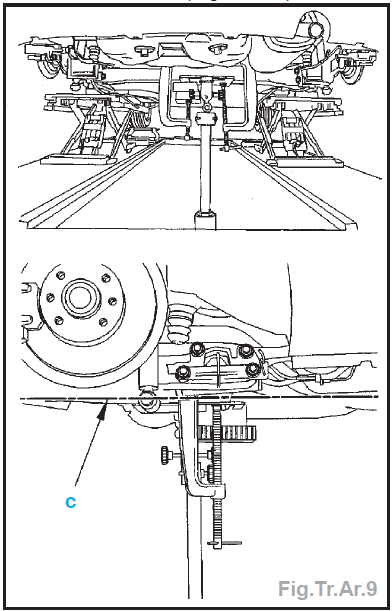

- A l'aide d'un outil de levage, positionner
la traverse de train arriere a l'horizontale,
suivant "c" (Fig.Tr.Ar.9).
- Serrer la traverse sur l'outil de levage, a
l'aide de 2 serre-joints.

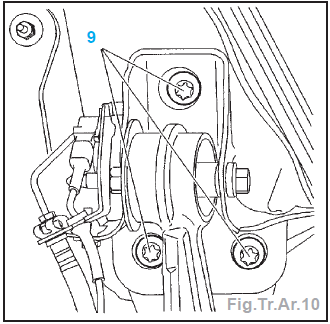

- Deposer les vis (9) (de chaque cote)
(Fig.Tr.Ar.10).
- Degager le train arriere (vers le bas).
Repose

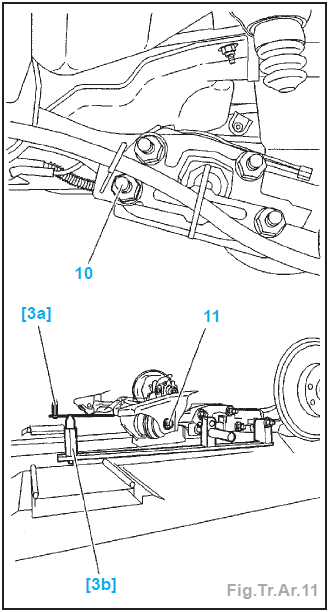

- Deposer les vis (10) (de chaque cote)
(Fig.Tr.Ar.11).
- Monter les outils [3] sur le train arriere.
- Desserrer les vis (11).
- Presenter le train arriere sous la caisse
dans la meme position que pour la
depose.

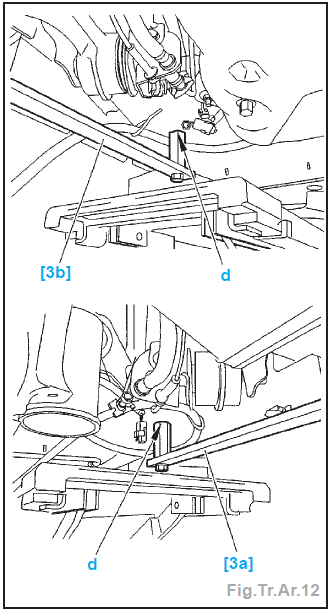

- Ajuster le positionnement du train arriere
par rapport aux trous de pigeage (en
"d") (Fig.Tr.Ar.12).
- Reposer les vis (9) et les serrer a 10 +- 1
daN.m.
- Serrer les vis (11) a 7,6 +- 0,5 daN.m.
- Deposer les outils [3].
- Reposer les vis (10) et les serrer a 13 +-
1,3 daN.m.
- Repositionner les amortisseurs sur les
bras de suspension.
- Reposer les vis (8) et les serrer a 10,6 +-
1 daN.m.
- Enlever l'outil de levage.
- Reposer les ressorts de suspension (7).
- Rebrancher les connecteurs (6).
- Accoupler :
- les flexibles de frein (5) sur les tuyaux
rigides de frein,
- les gaines de frein de parking a la
caisse,
- les cables de frein a main (4) au
palonnier.
- Purger le circuit de freinage (voir
chapitre "Frein").
- Regler le frein de parking (voir chapitre
"Frein").
- Reposer :
- les protections (2),
- les vis (1),
- la console centrale,
- les roues.
Moyeu (Freins a disques)

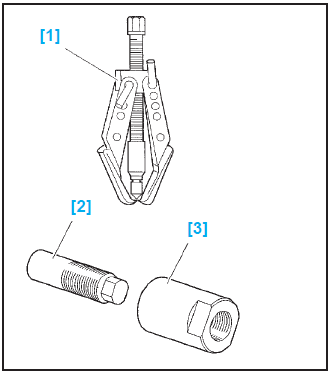

[1] extracteur (ref. 6339-T).
[2] manchon (ref. 9610-TQ).
[3] bague d'appui (ref. 9610-TP).
Depose
- Deposer les roues arriere.

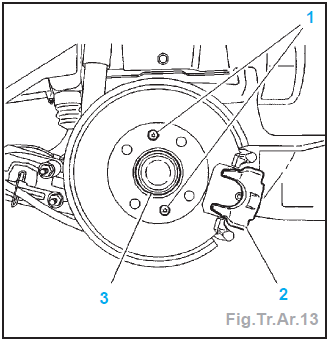

- Deposer (Fig.Tr.Ar.13) :
- les plaquettes de frein arriere,
- l'etrier de frein (2) (et le suspendre),
- les vis (1),
- le disque de frein,
- le bouchon d'etancheite (3),
- l'ecrou de moyeu,
- la rondelle.

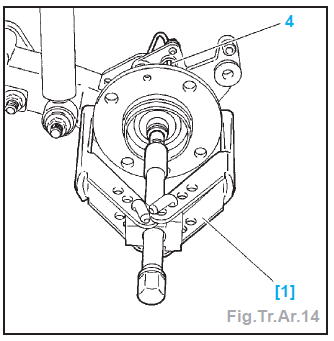

- Desaccoupler le capteur de roue (4)
(Fig.Tr.Ar.14).
- l'aide de l'outil [1], extraire le moyeu.

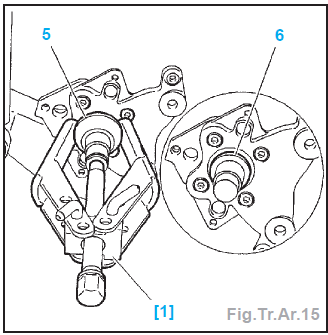

- Deposer (Fig.Tr.Ar.15) :
- a l'aide de l'outil [1], la cage interieure
(5),
- l'entretoise (6).
Repose
Nota : Le moyeu-roulement est un ensemble
indissociable, il faut donc le remplacer
systematiquement apres depose.
- Nettoyer et lubrifier la fusee (graisse
G6).
- Reposer l'entretoise (6).

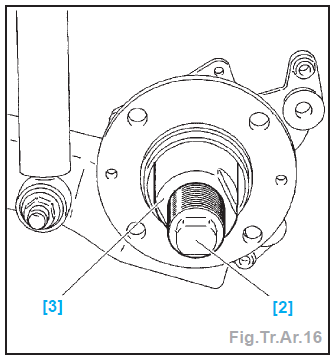

- Engager un moyeu-roulement neuf sur
le manchon [2] (Fig.Tr.Ar.16).
- Visser le manchon [2] sur la fusee.
- Visser la bague d'appui [3] sur le manchon
[2].
- Serrer la bague d'appui [3] jusqu'a ce
que le moyeu-roulement soit en butee.
- Deposer les outils [3] et [2].
Imperatif : Mettre un ecrou de moyeu neuf.
- la rondelle,
- l'ecrou de moyeu (graisser les filets et
la face de l'ecrou).
Nota : Graisse TOTAL N3373 ou ESSO
EC 4746.
- Serrer l'ecrou de moyeu a 20 +- 2 daN.m.
- Freiner l'ecrou de moyeu.
- Accoupler le capteur de roue (4) et la vis
a 0,8 +- 0,25 daN.m.
- Reposer :
- le disque de frein,
- les vis (1) (serrage a 1 +- 0,1 daN.m),
- le bouchon d'etancheite (3),
- l'etrier de frein (2) (voir nota),
- les plaquettes de frein arriere,
- la roue arriere.
Nota : Enduire le filetage des vis d'un produit
de freinage E3. Serrer les vis a 2,7 +- 0,5
daN.m.
Roulement
(freins a tambours)
Depose
- Deposer le tambour de frein (voir
chapitre "Freins").

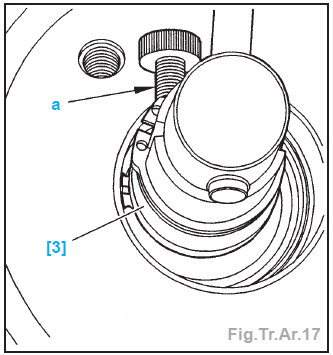

- Mettre en place l'outil [3] (pince d'extraction
ref. 0540) (Fig.Tr.Ar.17).
- Positionner les becs au fond de la gorge.
- Serrer la molette (a) pour ecarter au
maximum les becs.
- Decoller le jonc d'arret du fond de la
gorge en faisant pivoter l'outil [3].
- Deposer le jonc d'arret a l'aide d'un
tournevis.

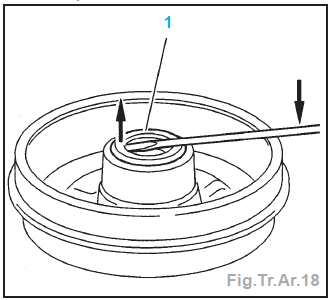

- Deposer la cuvette d'appui (1) (Fig.Tr.Ar.18).

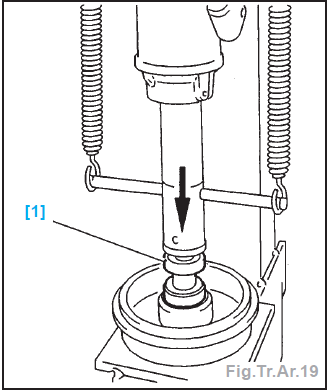

- Extraire le roulement de moyeu a l'aide
de l'outil [1] (ref. 9501-TE4) et d'une
presse (Fig.Tr.Ar.19).
Repose
- Nettoyer et graisser le logement du
roulement.
- Poser un roulement de moyeu neuf a
l'aide de l'outil [1] et d'une presse.
- Reposer un jonc d'arret neuf.
- Reposer une cuvette d'appui neuve (1)
a l'aide de l'outil [2] (tampon de montage
(ref. 9501-TE5).

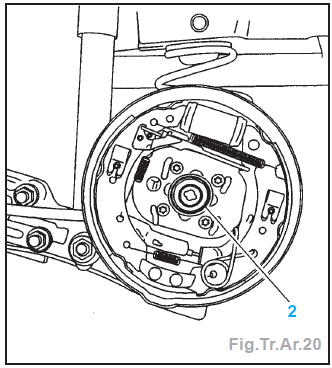

- Mettre en place une coupelle d'appui de
joint neuve (2) (Fig.Tr.Ar.20).
- Reposer le tambour de frein.
Amortisseur
Depose
Mettre le vehicule sur un pont elevateur.
Nota : L'operation est facilite avec l'utilisation
d'un pont 4 colonnes a levage auxiliaire.
Vehicule au ...
