Manuel du conducteur Citroën C3: Tableau des fusibles

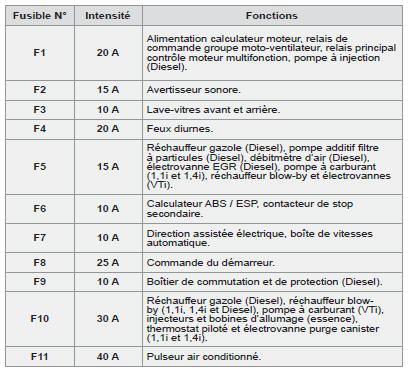

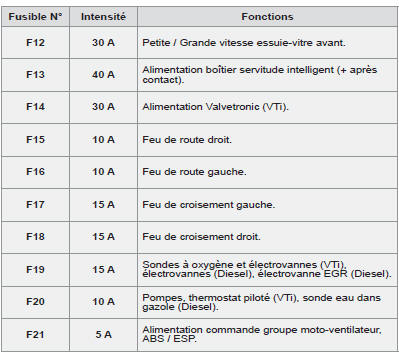

Fusibles dans le compartiment moteur
La boîte à fusibles est placée dans le compartiment moteur près de la batterie
(côté gauche).
Toute intervention sur les fusibles du boîtier, situ& ...
Tableau des maxi-fusibles
* Les maxi-fusibles sont une protection supplémentaire des systèmes électriques.
Toute intervention sur les maxi-fusibles doit être effectuée par le rése ...
D'autres materiaux:
Liste des faisceaux
00DIV1 faisceaux divers 1.
00DIV2 faisceaux divers 2.
01CBP cable positif batterie.
02CBN cable negatif batterie.
03CB/AV cable liaison batteries
avant.
04CB/CE cable liaison batteries a
coffret electronique.
05CE/MOT cable liaison coffret
electronique a moteur.
06CB/AV/AR ca ...
Commande de vitesses
Boite MA
Composition
levier de commande de vitesses
cable de commande de passage de
vitesses
cable de commande de selection de
vitesses
Nota : Les deux cables sont indissociables.
Longueurs des cables de commande de
passage de vitesses (2) (mm):
...
Liste des appareils
B001 borne equipotentielle mixte 1.
B002 borne equipotentielle mixte 2.
B003 borne equipotentielle mixte 3.
BB00 batterie.
BB01 ensemble batterie (arriere).
BB02 ensemble batterie (inferieur avant).
BB03 ensemble batterie (superieur avant).
BB04 ensemble batterie centrale.
BB ...
