Operations preliminaires

•  Effectuer les operations suivantes :

•  mettre le contact,
•  verifier le fonctionnement du voyant coussin gonflable au tableau de bord (le voyant coussin gonflable s'allume puis s'eteint),
•  retirer la cle du contacteur,
•  debrancher la borne negative de la batterie,
•  attendre un minimum de 2 minutes (attendre 10 minutes en cas de fonctionnement anormal du voyant coussin gonflable).

Coussin gonflable conducteur

Depose

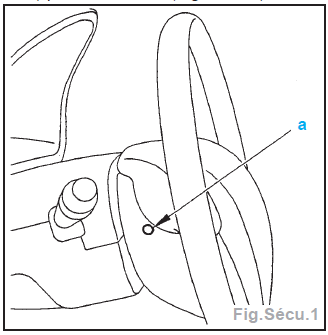

•  Engager un tournevis (empreinte torx de 27) par l'orifice "a" (Fig.Secu.1).

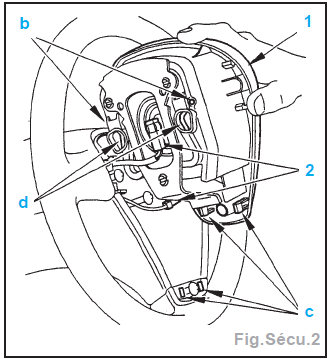

• Exercer une pression en "b" sur le tournevis pour declipper le coussin gonflable en le tirant vers soi (Fig.Secu.2).

• Effectuer la meme operation pour declipper le second cote du coussin gonflable (zone d'ancrage en "d").
•  Declipper la partie inferieure "c" du coussin gonflable.
•  Deconnecter les connecteurs (2).
•  Deposer le coussin gonflable (1).

Nota : Stockage d'un coussin gonflable en etat de fonctionner : respecter les consignes de securite.

Repose

Nota : Respecter les precautions a prendre.

•  Reconnecter les connecteurs (2).
•  Clipper le coussin gonflable (1) sur le volant de direction.
•  Rebrancher la borne negative de la batterie.

Imperatif : Verifier le fonctionnement du voyant "Airbag" au tableau de bord : mettre le contact ; le voyant reste allume pendant un minimum de 6 secondes.

Coussin gonflable passager

Depose

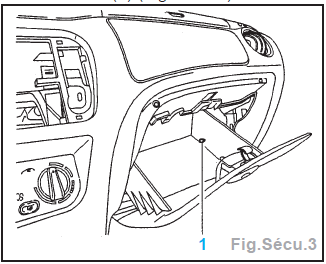

•  Retirer l'axe (1) (Fig.Secu.3).

• Deposer la boite a gants.

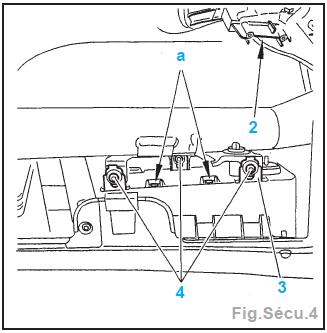

•  Deposer les vis (4) (Fig.Secu.4).

• Deconnecter le connecteur (2).

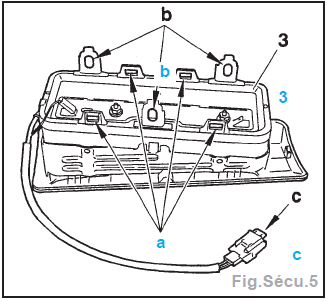

• Declipper et deposer le coussin gonflable (3) :

•  "a" points de clippage (Fig.Secu.5),
•  "b" points de fixation,
•  "c" points de connexion.

Nota : Stockage d'un coussin gonflable en etat de fonctionner : Respecter les consignes de securite.

Repose

Nota : Respecter les precautions a prendre.

•  Proceder dans l'ordre inverse des operations de depose.
•  Reposer et serrer les vis (4) a 1,1 m.daN.
•  Rebrancher la borne negative de la batterie.

Imperatif : Verifier le fonctionnement du voyant "Airbag" au tableau de bord : mettre le contact ; le voyant reste allume pendant un minimum de 6 secondes.

Coussin gonflable lateral

Depose

•  Deshabillage partiel du dossier de siege.

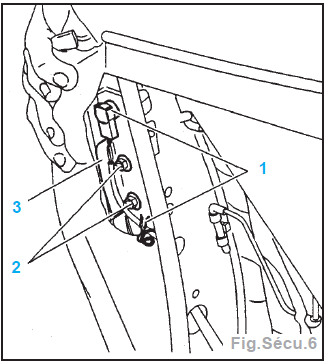

•  Deconnecter les connecteurs (1) (Fig.

  Secu.6).

• Deposer les ecrous (2).
•  Deposer la plaque de propagation (3).

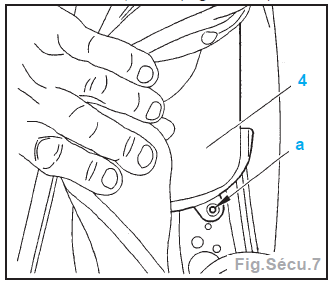

•  Percer la tete de rivet en "a" a l'aide d'un foret  4,5 mm (Fig.Secu.7).

• Decrocher la partie superieure du coussin gonflable.
•  Deposer le coussin gonflable (4).

Repose

Nota : Respecter les precautions a prendre.

Attention : Rivet specifique (qualite acier inox).

•  Proceder dans l'ordre inverse de la depose.

Attention : Serrer les ecrous (2) a 0,6 m.daN.

Imperatif : Verifier le fonctionnement du voyant "Airbag" au tableau de bord : mettre le contact ; le voyant reste allume pendant un minimum de 6 secondes.

Coussin gonflable lateral pavillon

Depose

•  Deshabillage de la custode, du pied milieu et du montant de baie.
•  Deposer :

•  les poignees de maintien,
•  la garniture de pavillon (voir "Sellerie").

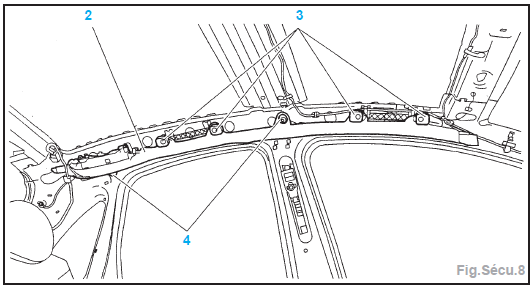

• Deposer les vis (4) (Fig.Secu.8).
•  Declipper les entretoises (3).
•  Deconnecter les connecteurs.
•  Deposer le coussin gonflable lateral de pavillon (2).

Repose

Nota : Respecter les precautions a prendre.

•  Proceder dans l'ordre inverse des operations de depose.

Attention : Serrer les vis (4) a 0,5 m.daN.

Attention : Serrer les vis des poignees de maintien a 0,3 m.daN.

Imperatif : Verifier le fonctionnement du voyant "Airbag" au tableau de bord : mettre le contact ; le voyant reste allume pendant un minimum de 6 secondes.

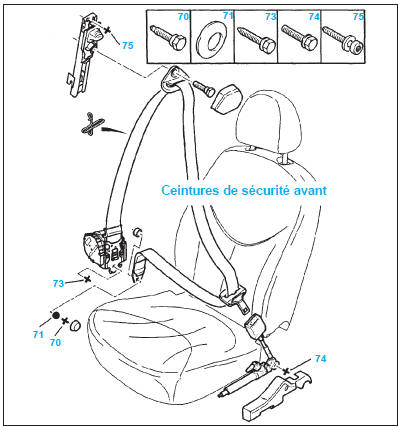

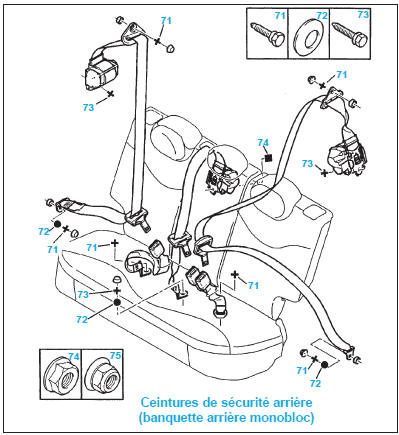

Ceintures de securite pyrotechniques

Depose

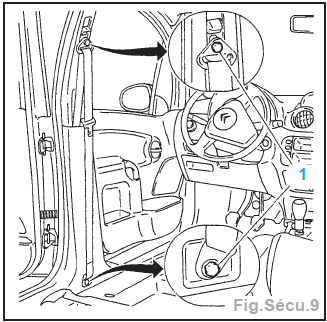

•  Deposer les vis (1) (Fig.Secu.9).

• Deposer les garnitures.

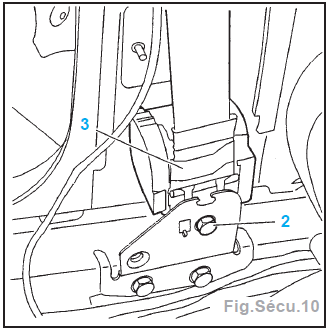

•  Deposer la vis (2) (Fig secu.10).
•  Deposer l'enrouleur pyrotechnique (3).

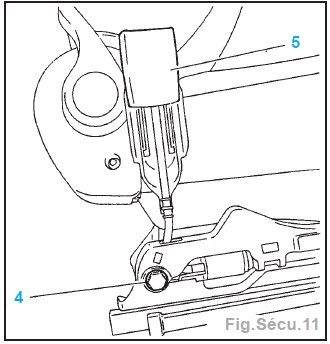

•  Deposer la vis (4) (Fig.Secu.11).
• Debrancher les connecteurs.
•  Deposer le brin de boucle pyrotechnique (5).

Repose

Nota : Respecter les precautions a prendre.

•  Proceder dans l'ordre inverse des operations de depose.

Attention : Serrer les vis (1), (2) et (4) a 2,5 m.daN.

Imperatif : Verifier le fonctionnement du voyant "Airbag" au tableau de bord : mettre le contact ; le voyant reste allume pendant un minimum de 6 secondes.

Boitier de commandes centralisees

Depose

•  Deposer :

•  la console centrale,

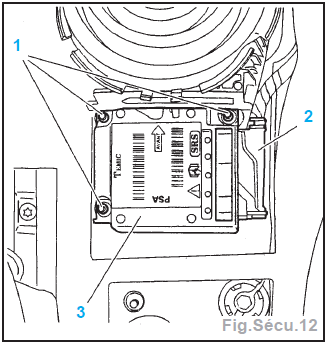

•  les ecrous (1) (Fig.Secu.12).

•  Deconnecter le connecteur (2).
•  Deposer le boitier de commandes centralisees (3).

Repose

Nota : Respecter les precautions a prendre.

•  Proceder dans l'ordre inverse des operations de depose.

• Reposer et serrer les ecrous (1) a 0,7 m.daN.
•  Rebrancher la borne negative de la batterie.

Imperatif : Verifier le fonctionnement du voyant "Airbag" au tableau de bord : mettre le contact ; le voyant reste allume pendant un minimum de 6 secondes.

Capteur acceleration coussins gonflables lateraux

Depose

•  Deposer :

•  la garniture de pied milieu,
•  le tapis de sol (partiellement),

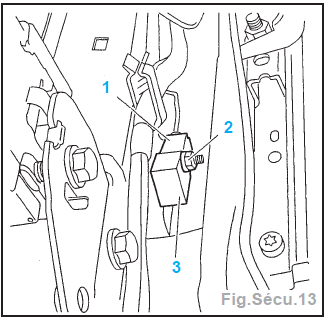

•  l'ecrou (2) (Fig.Secu.13).

• Les connecteurs (1).
•  Deposer le capteur d'acceleration des coussins gonflables lateraux (3).

Repose

Nota : Respecter les precautions a prendre.

•  Proceder dans l'ordre inverse de la depose.
•  Reposer les ecrous (2) : serrage a 0,85 m.daN.
•  Rebrancher la borne negative de la batterie.

Imperatif : Verifier le fonctionnement du voyant "Airbag" au tableau de bord : mettre le contact ; le voyant reste allume pendant un minimum de 6 secondes.

Destruction des elements pyrotechniques

Outillage

[1] Outil de mise a feu des charges pyrotechniques, ref. 4155T.

[2] Platine de fixation pour airbag passager et lateral, ref 4180T.

Ceintures de securite pyrotechniques, et/ou "airbag" conducteur

Attention : La destruction de ces elements pyrotechniques doit etre effectuee a l'interieur du vehicule.

•  Effectuer les operations suivantes :

•  deposer le coussin "airbag" conducteur,
•  connecter l'outil [1] sur les allumeurs des elements pyrotechniques sans alimentation (ceintures de securite pyrotechniques, et/ou "airbag" conducteur),
•  fixer le coussin "airbag" conducteur sur le volant de direction (2 vis),
•  fermer toutes les portes du vehicule,
•  deployer l'outil [1] pour etre a distance de securite (10 m),
•  brancher l'alimentation de l'outil [1] a une batterie,
•  provoquer le declenchement par action sur l'interrupteur,
•  deconnecter l'outil [1],
•  deposer les elements pyrotechniques.

Coussin "airbag" passager

Attention : La destruction d'un coussin "airbag" passager ne doit pas etre effectuee a l'interieur du vehicule.

Nota : Le declenchement du coussin "airbag" passager peut entrainer la destruction de la planche de bord.

•  Effectuer les operations suivantes :

•  deposer le coussin "airbag",
•  fixer le coussin airbag passager sur l'outil [2],
•  placer l'outil [2] dans un etau,
•  deployer l'outil [1] pour etre a distance de securite (10 m),

• brancher l'alimentation de l'outil [1] a une batterie,
•  provoquer le declenchement par action sur l'interrupteur,
•  deconnecter l'outil [1],
•  deposer le coussin airbag passager de l'outil [2].

Nota : Dans le cas d'un vehicule destine a etre detruit, la destruction du coussin "airbag" passager peut s'effectuer dans le vehicule.

Coussin "airbag lateral"

Attention : La destruction d'un coussin "airbag lateral" ne doit pas etre effectuee a l'interieur du vehicule.

Nota : Le declenchement du coussin gonflable lateral peut entrainer la destruction de la coiffe de siege, de la matelassure et de l'armature de siege.

•  Effectuer les operations suivantes :

•  deposer le coussin "airbag lateral"
•  fixer le coussin "airbag lateral" sur l'outil [2],
•  placer l'outil [2] dans un etau,
•  deployer l'outil [1] pour etre a distance de securite (10 m),
•  brancher l'alimentation de l'outil [1] a une batterie,
•  provoquer le declenchement par action sur l'interrupteur,
•  deconnecter l'outil [1],
•  deposer le coussin "airbag lateral" de l'outil [2].

Nota : Dans le cas d'un vehicule destine a etre detruit, la destruction du coussin "airbag" passager peut s'effectuer dans le vehicule.

Coussin gonflable lateral de pavillon

Attention : La destruction d'un coussin gonflable lateral de pavillon doit s'effectuer a l'interieur du vehicule.

Nota : La destruction d'un coussin gonflable lateral de pavillon s'effectue apres depose des garnitures suivantes: pavillon, montant de baie, pied central, custodes.

•  Effectuer les operations suivantes :

•  brancher l'outil [1] sur le coussin gonflable lateral de pavillon,
•  deployer l'outil [1] pour etre a distance de securite,
•  connecter l'outil [1] sur une batterie,
•  provoquer le declenchement par action sur l'interrupteur,
•  deconnecter l'outil [1],
•  deposer le coussin gonflable lateral de pavillon.

Nota : Dans le cas d'un vehicule destine a etre detruit, la destruction du coussin gonflable lateral de pavillon s'effectue dans le vehicule sans depose des garnitures.
