Revue technique automobile Citroën C3: Elements constitutifs du moteur
Bloc-cylindres
- Bloc-cylindres en alliage d'aluminium, a cinq paliers.
Vilebrequin
- Nombre de paliers
..................................................................5
- Etancheite de vilebrequin ............................par joint a
levres
- Le jeu lateral est determine par 2 demi-cales sur le palier n2.
- Jeu lateral :
- cote nominale
............................................................2,4 mm

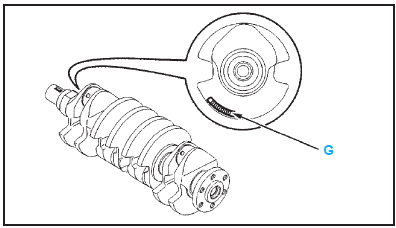

Demi-coussinets de vilebrequin
- Le choix du demi-coussinet approprie doit etre effectue avec
un tableau d'appariement avec les marquages (G) et (a) (voir
"Identification du moteur").
![Bielles](images/books/1/2/index.98.gif)
Bielles
- Bielles en acier forge.
- Entraxe
....................................................................126,6 mm
- Les demi-coussinets sont sans ergot de position.
Pistons
- Piston en alliage d'aluminium.
- Reperage par frappe a froid sur le piston ou par orientation des
empreintes de soupapes vers le collecteur d'echappement.
Segments
- segment d'etancheite superieur (coup de feu) ..........2,5 mm
- segment d'etancheite inferieur (bec d'aigle) ............1,95 mm
- segment racleur
........................................................2,5 mm
Volant moteur
- Matiere ....fonte avec une couronne de demarreur en acier
Culasse
Moteur DV4TD
- Culasse en alliage d'aluminium Cross Flow a 2 soupapes par
cylindre avec le collecteur d'admission cote rampe commune
et le collecteur d'echappement du cote filtre a huile.
- Hauteur de la culasse ................................H = 88 +-
0,05 mm
Moteur DV4TED4
- Culasse en alliage d'aluminium a 4 soupapes par cylindre avec
le collecteur d'echappement du cote filtre a huile.
- Hauteur de la culasse ..............................H = 124 +- 0,05
mm

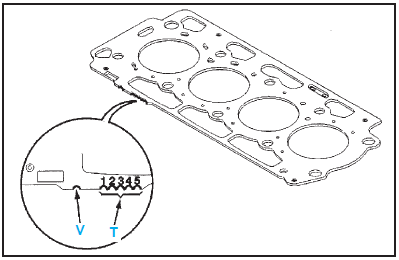

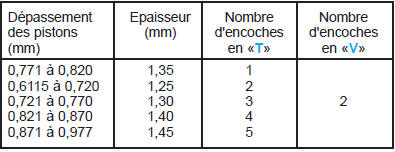

Joint de culasse
![V - Repere d'identification correspondant a ce moteur (1 cran).](images/books/1/2/index.99.gif)
V - Repere d'identification correspondant a ce moteur (1 cran).
T - Repere epaisseur.
![Vis de culasse](images/books/1/2/index.1.jpg)
Vis de culasse
Moteur DV4TD
- Longueur maxi sous tete (mm)
..........................................149
Moteur DV4TED4
- Longueur maxi sous tete (mm)
..........................................147
4 cylindres en ligne, suralimentation par turbocompresseur a
geometrie fixe sans echangeur pour le moteur 1,4 8V.
4 cylindres en ligne, suralimentation par turbocompresseur a
geometrie ...
Courroie de distribution
Moteur DV4TD
Largeur
..............................................................................25,4
Nombre de dents
.............................. ...
