Manuel du conducteur Citroën C3: Combinés essence - diesel boîte manuelle

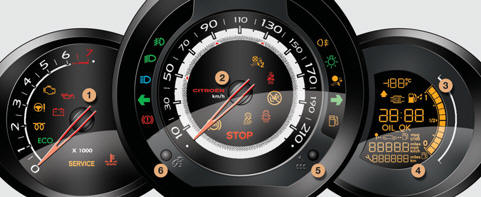

Panneau regroupant les cadrans et les témoins d'indication de fonctionnement du véhicule.
Cadrans
- Compte-tours.
Indique la vitesse de rotation du moteur (x 1000 tr/min ou rpm).
- Vitesse du véhicule.
Indique la vitesse instantanée du véhicule roulant (km/h ou mph).
- Niveau de carburant.
Indique la quantité de carburant restant dans le réservoir.
- Afficheur.
- Bouton de gestion de l'affichage.
Rappelle l'information d'entretien.
Règle la montre et choisit les unités.
Remet à zéro l'indicateur d'entretien.
- Bouton d'éclairage du combiné.
Agit sur l'intensité de l'éclairage du poste de conduite.
Pour plus d'informations, reportez- vous au paragraphe correspondant au bouton ou à la fonction et à son affichage associé.
Afficheur
A. Température extérieure.
(Celsius ou Fahrenheit) B. Indicateur de changement de rapport.
C. Heure.
D. Indicateur du niveau d'huile moteur.
Apparaît quelques secondes à la mise du contact, puis disparaît.
E. Ordinateur de bord.
F. Indicateur d'entretien (km ou miles) puis, totalisateur kilométrique.
Ces deux fonctions s'affichent successivement à la mise du contact.
Combinés
...
Combinés essence - diesel boîte manuelle ou manuelle pilotée ou automatique
Panneau regroupant les cadrans et les témoins d'indication de fonctionnement
du véhicule. Selon les versions, ce combiné peut avoir un rétro-éclairage permanen ...
