Revue technique automobile Citroën C3: Couples de serrage (en daN.m)

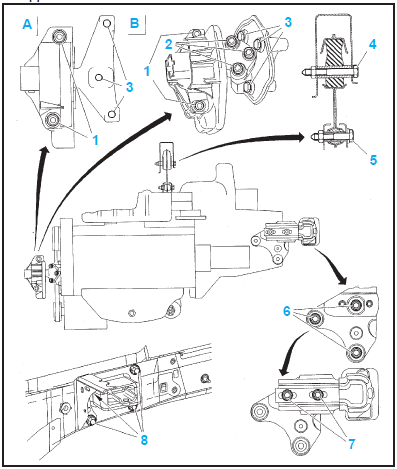

- Supports moteu
- TU1JP et TU3JP
- TU5JP4
- ....................................................................................4,5 +- 0,4
- ....................................................................................6,1 +- 0,6
- ....................................................................................4,5 +- 0,4
- ......................................................................................6 +- 0,6
- ......................................................................................6 +- 0,6
- ......................................................................................3 +- 0,3
- ......................................................................................6 +- 0,6
- ....................................................................................5,5 +- 0,5
- Culasse

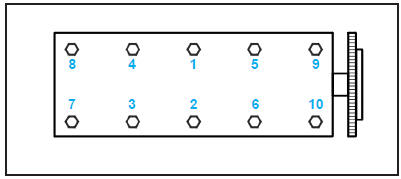

- TU1 et TU3 ..............................................................2 + 240
- TU5 ..........................................................................2 + 260
- Poulie d'entrainement d'accessoires ..........................0,8 +- 0,2
- Pignon sur vilebrequin :
- TU1 et TU3 ..................................................................10 +- 1
- TU5 ..........................................................................2,5 +- 0,2
- Carter inferieur............................................................0,8 +- 0,2
- Galet tendeur de courroie de distribution :
- TU1 et TU3 ..................................................................2 +- 0,2
- TU5 ..........................................................................2,2 +- 0,2
- Galet tendeur de courroie d'accessoire :
- TU1 et TU3 ..................................................................2 +- 0,2
- TU5 ..........................................................................2,5 +- 0,2
- Support d'alternateur ..................................................1,7 +- 0,3
- Alternateur ..................................................................3,7 +- 0,3
- Boitier de sortie d'eau ................................................0,8 +- 0,2
- Chapeaux de paliers d'arbre a cames :
- TU1 et TU3 ................................................................2 + 44
- TU5 ............................................................................2 + 50
- Collecteur d'admission................................................0,8 +- 0,2
- Collecteur d'echappement :
- TU1 et TU3 ..............................................................1,7 +- 0,3
- TU5..............................................................................2 +- 0,2
- Vis de reglage des culbuteurs ................................1,75 +- 0,25
- Bougies d'allumage ................................................2,75 +- 0,25
- Vis de poulie d'arbre a cames ......................................8 +- 0,8
- Volant moteur ................6,7 +- 0,6 (LOCTITE FRENETANCH)
- Mecanisme d'embrayage ..............................................2 +- 0,2
- Manocontact de pression d'huile ..................................2 +- 0,2
- Pompe a huile ............................................................0,9 +- 0,1
- Pompe a eau ..............................................................1,4 +- 0,1
- Boitier de sortie d'eau ................................................0,8 +- 0,1
Allumage - Injection
Bobines
Marque :
sagem ............................................BBC 2.2 NDT 2
526 208
electricfil..........................................BBC 2.2 NDT
C15.43.02
...
D'autres materiaux:
Geometrie des trains
Train avant
Hauteur de caisse
H1 = R1 - L1
H1 = hauteur avant (mm) mesuree entre Z1 et le sol
R1 = rayon de la roue sous charge (mm)
L1 = cote theorique entre le plan du berceau AV et l'axe de
la roue
L1 = 142,5 mm (+6 a -8 mn)
Z1 = zone de mesure sous berceau avant
Geometrie du ...
Graissage entretien
JANTES ET PNEUS
Pression normale de fonctionnement..........................2,1 bar
Pression de la roue de secours
..................................2,3 bar
Nota : Au cas ou la verification de la pression ne peut etre
effectuee sur des pneumatiques froids, il faut majorer les
...
Antivol de direction
Depose
Debrancher la borne negative de la batterie.
Deposer (Fig.Dir.3) :
le volant de direction,
les vis (2).
l'habillage de la colonne de direction (1).
Deposer le cache (3) (Fig.Dir.6).
Deconnecter le connecteur (4).
...
