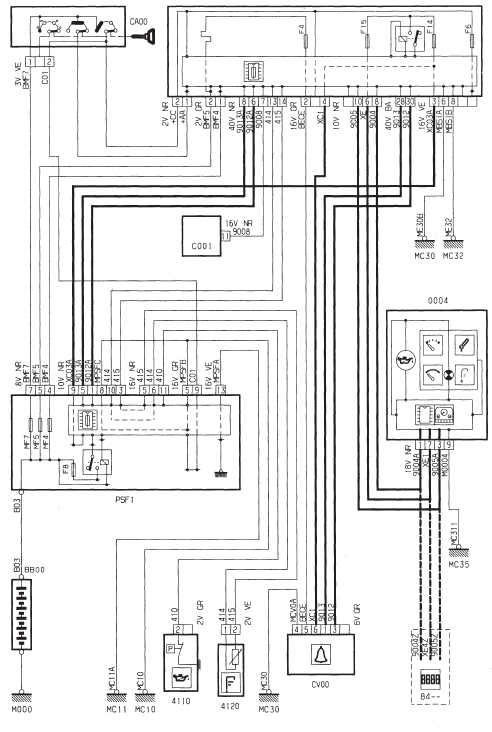

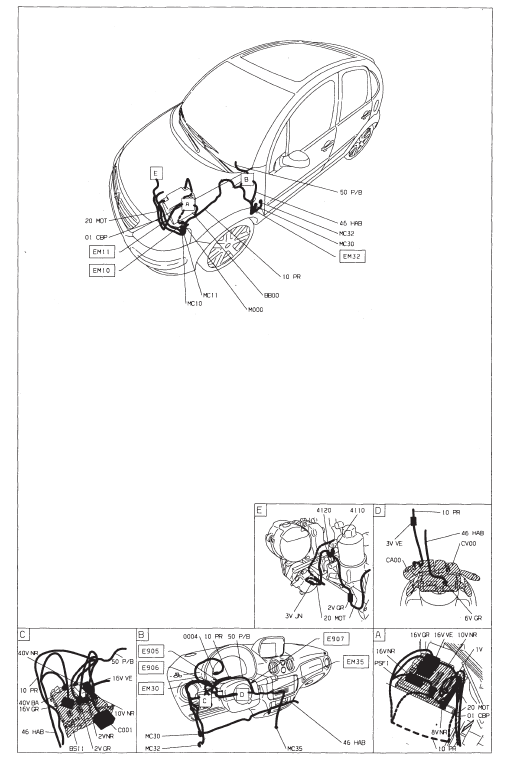

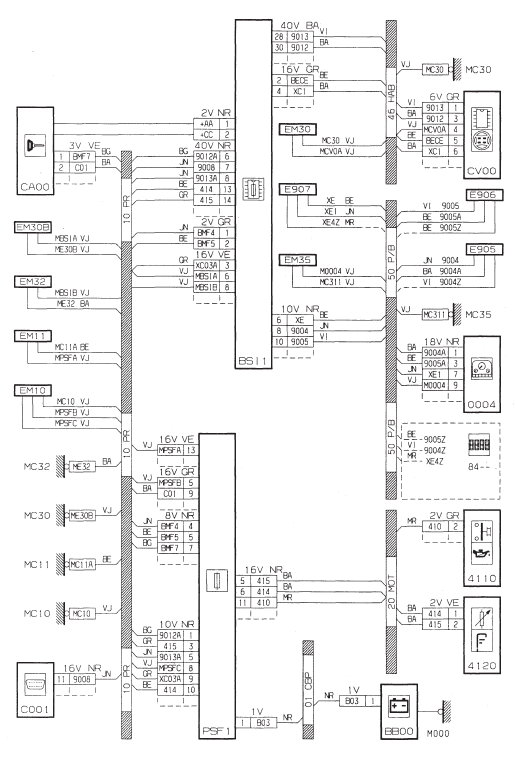

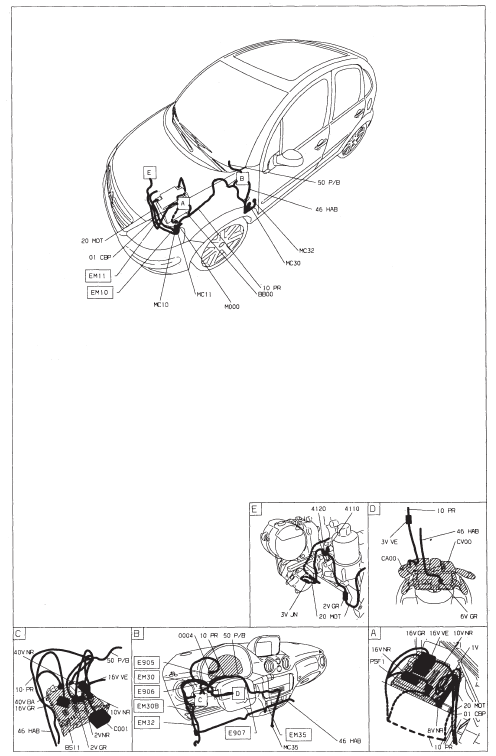

Indicateur temperature + niveau huile moteur - TU1JP (HFX) - TU3JP (KFV)

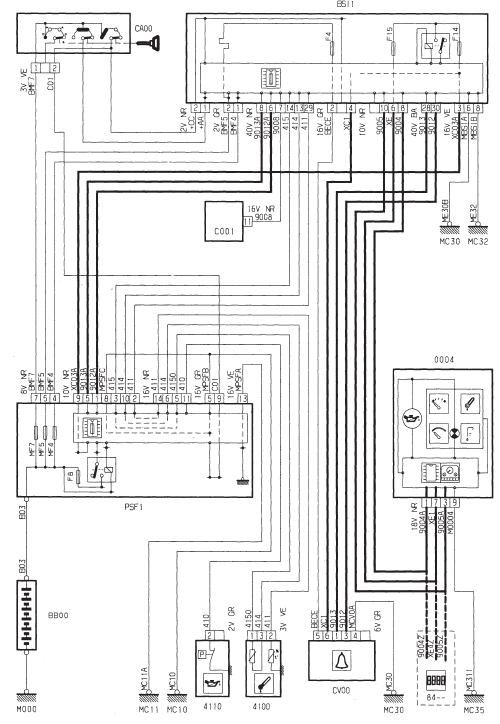

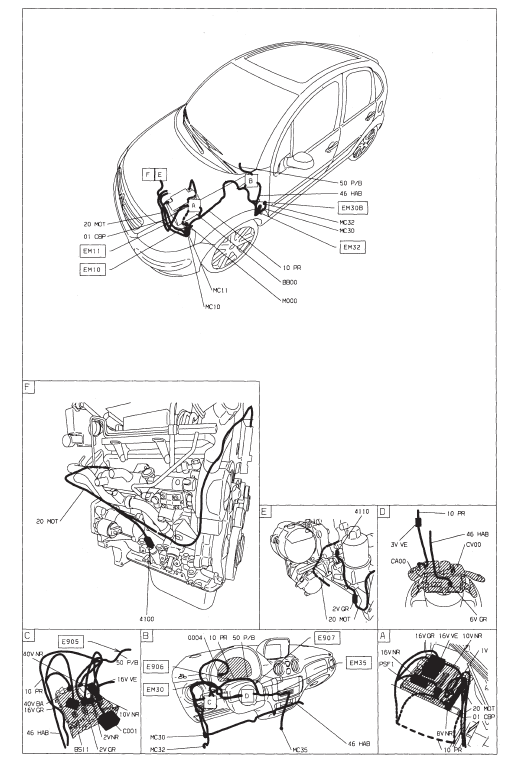

Indicateur temperature + niveau huile moteur - TU5JP4 (NFU)

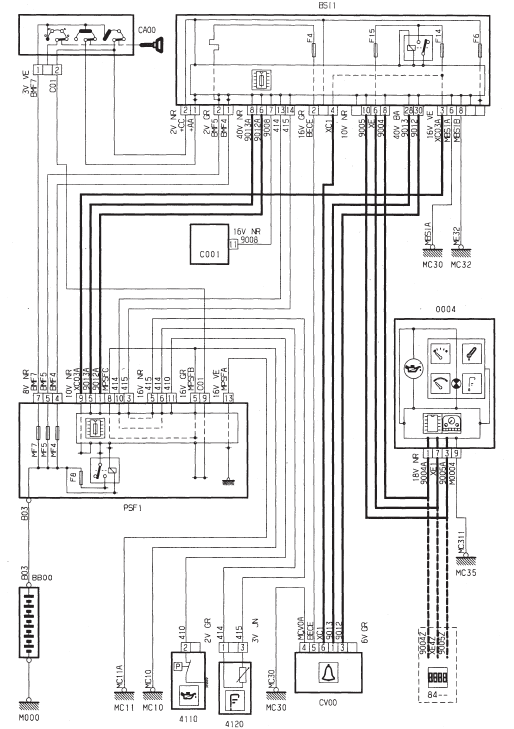

Indicateur temperature + niveau huile moteur - DV4TD (8HX) - DV4TED4 (8HY)
Niveau, temperature eau moteur

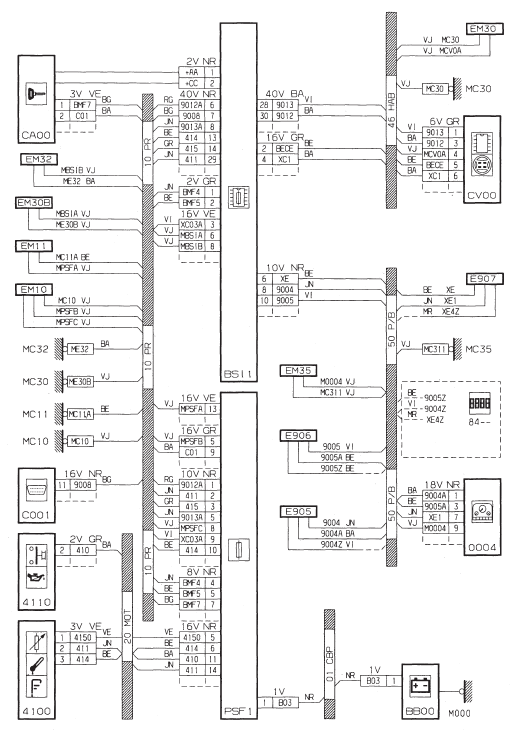

Niveau, temperature eau moteur - TU (HFX - KFV - NFU)

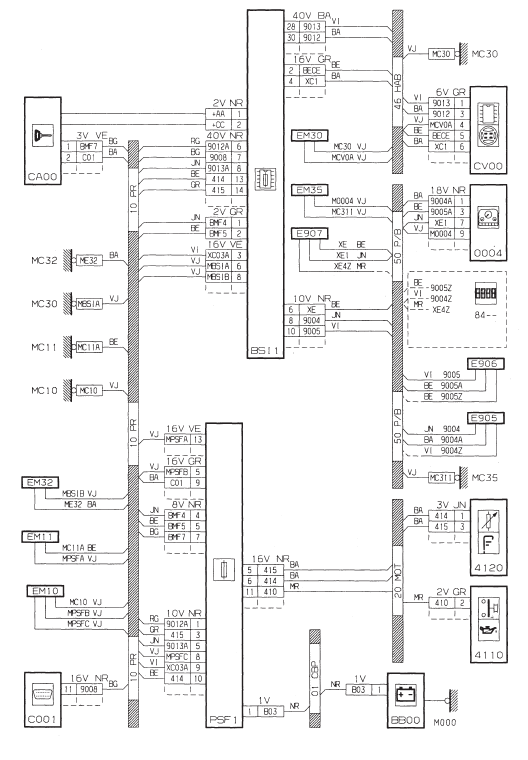

Niveau, temperature eau moteur - TU (KFV) - Boite de vitesses automatique
AL4
Niveau, temperature eau moteur - DV4TD ( ...
Jauge a carburant
Jauge a carburant - essence
Jauge a carburant - Diesel
...
