Revue technique automobile Citroën C3: Mecanisme de Direction
Depose
- Deposer la batterie.

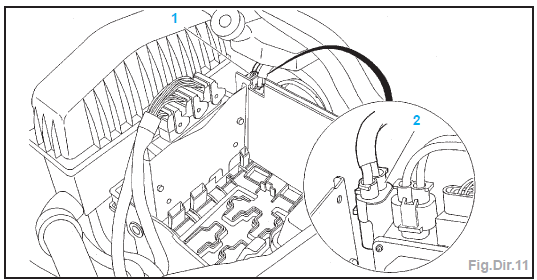

- Debrancher les connecteurs (1) et (2) (Fig.Dir.11).
- Lever et caler le vehicule, roues avant pendantes.
Imperatif : Mettre les roues avant en position "Route droite". Bloquer le volant de direction dans cette position.
- Deposer la vis (3) (Fig.Dir.9).
- Degager le cardan de direction en tirant sur la partie "a" de la colonne de direction.
- Deposer les roues avant.

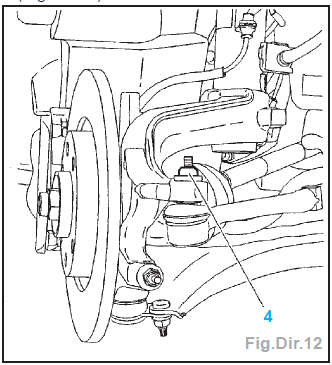

- Deposer les ecrous (4) de chaque cote (Fig.Dir.12).

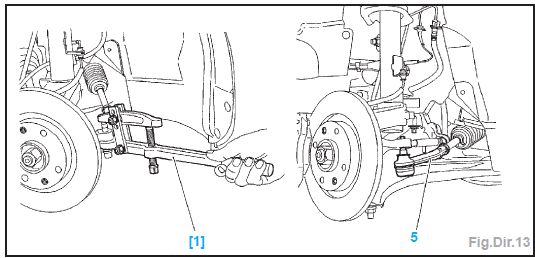

- A l'aide de l'outil [1], extraire et deposer les rotules (5) de chaque cote (Fig.Dir.13).
Motorisations essence

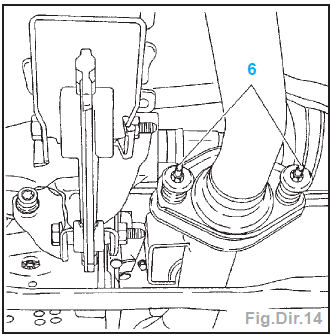

- Deposer les vis (6) (Fig.Dir.14).
Motorisations diesel

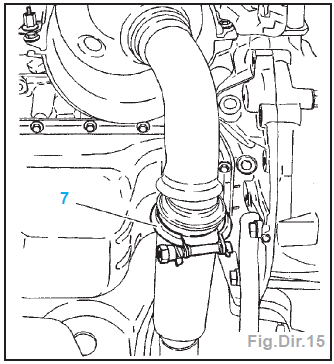

- Deposer le collier (7) (Fig.Dir.15).

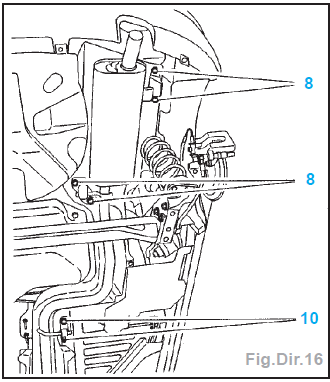

- Deposer les ecrous (8), (9) et (10) (Fig.Dir.16).
- Poser la ligne d'echappement sur la traverse arriere.
Suite pour toutes les motorisations
- Deposer (Fig.Dir.17) :
- les ecrous (11),
- les goujons (12) (empreinte Torx).
Attention : Recuperer les rondelles crantees (13).
- Positionner un outil de levage afin de maintenir le berceau avant.
- Deposer les vis (14).
- Descendre le berceau (pour le moteur essence, jusqu'au contact avec la ligne d'echappement).
- Deposer le mecanisme de direction (15) par le passage de roue (Fig.Dir.18).
Attention : Ne pas porter le mecanisme de direction par le moteur electrique.
Stocker le mecanisme de direction dans un carton.
Repose
Imperatif : Remplacer systematiquement les ecrous Nylstop.
- Reposer :
- le mecanisme de direction par le passage de roue,
- les rondelles crantees (13),
- les goujons (12) et les serrer a 0,8 +- 0,1 daN.m.
- Positionner le berceau avant sur la caisse.
- Reposer :
- les vis (14) et les serrer a 10 +- 1daN.m,
- les ecrous (11) et les serrer a 8 +- 0,8 daN.m.
- Reposer l'echappement.
- Accoupler les rotules de direction a 3,5 +- 0,3 daN.m.
- Reposer :
- le cardan de direction sur la queue de la valve de direction (controler la presence du clip de securite),
- la vis (3) et serrer a 2,2 +- 0,2 daN.m,
- les roues avant.
- Replacer le vehicule sur le sol.
- Rebrancher les connecteurs (1) et (2) ainsi que la batterie.
- Controler le parallelisme des roues avant et le regler si necessaire.
