Manuel du conducteur Citroën C3: Témoins
Repères visuels informant le conducteur de la mise en marche d'un système (témoins de marche ou de neutralisation) ou de l'apparition d'une anomalie (témoin d'alerte).
A la mise du contact
Certains témoins d'alerte s'allument pendant quelques secondes lors de la mise du contact du véhicule.
Dès le démarrage du moteur, ces mêmes témoins doivent s'éteindre.
En cas de persistance, avant de rouler, consultez le témoin d'alerte concerné.
Avertissements associés
L'allumage de certains témoins peut s'accompagner d'un signal sonore et d'un message sur l'écran multifonction.

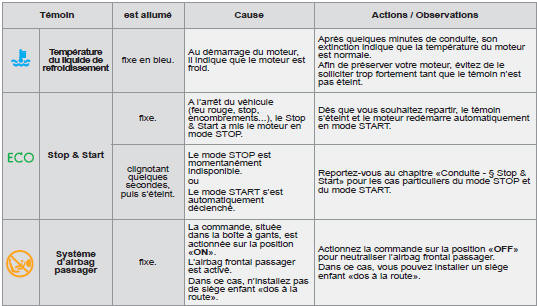

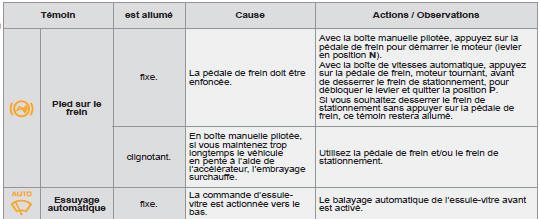

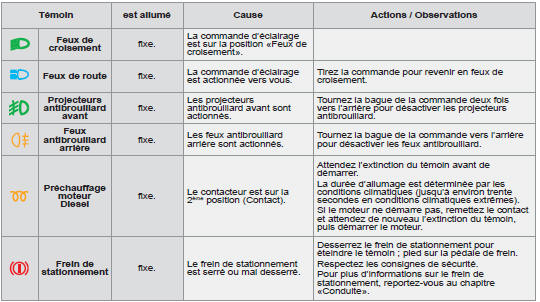

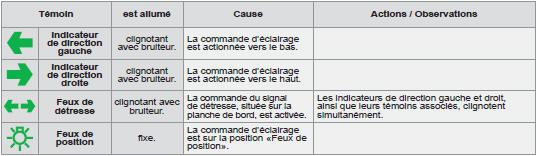

Témoins de marche
L'allumage de l'un des témoins suivants confirme la mise en marche du système correspondant.
L'allumage du témoin est de type fixe ou clignotant.
Certains témoins peuvent présenter les deux types d'allumage.
Seule la mise en relation du type d'allumage avec l'état de fonctionnement du véhicule permet de savoir, si la situation est normale ou si une anomalie apparaît.

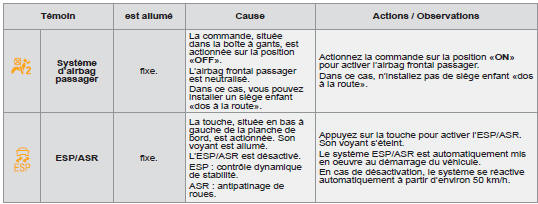

Témoins de neutralisation
L'allumage de l'un des témoins suivants confirme l'arrêt volontaire du système correspondant.
Celui-ci peut s'accompagner d'un signal sonore et d'un message sur l'écran multifonction.

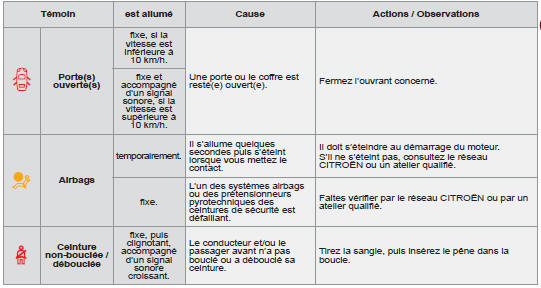

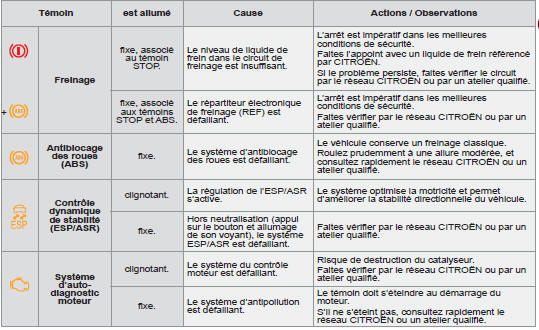

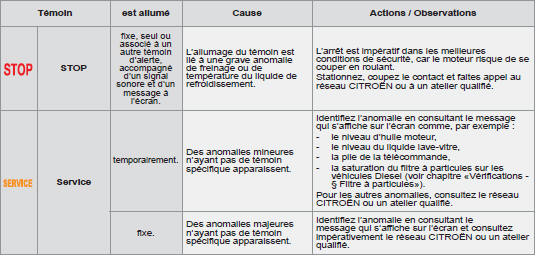

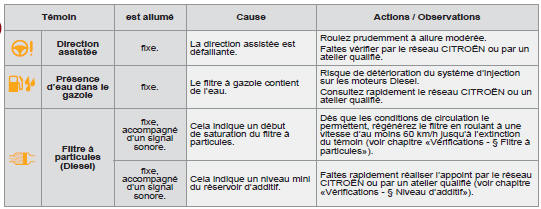

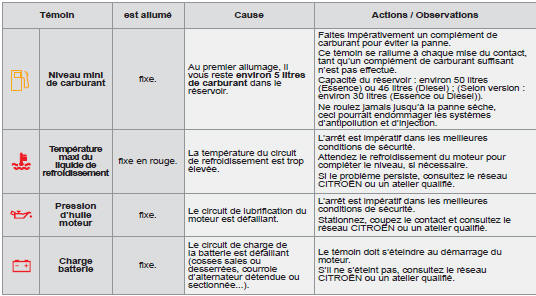

Témoins d'alerte
Moteur tournant ou véhicule roulant, l'allumage de l'un des témoins suivants indique l'apparition d'une anomalie nécessitant l'intervention du conducteur.
Toute anomalie entraînant l'allumage d'un témoin d'alerte doit faire l'objet d'un diagnostic complémentaire en lisant le message associé sur l'écran multifonction.
En cas de problème, n'hésitez pas à consulter le réseau CITROËN ou un atelier qualifié.
Combinés essence - diesel boîte manuelle ou manuelle pilotée ou automatique
Panneau regroupant les cadrans et les témoins d'indication de fonctionnement
du véhicule. Selon les versions, ce combiné peut avoir un rétro-éclairage permanen ...
