Manuel du conducteur Citroën C3: Combinés essence - diesel boîte manuelle ou manuelle pilotée ou automatique

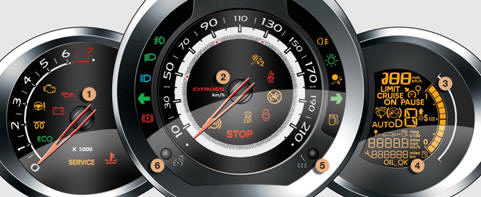

Panneau regroupant les cadrans et les témoins d'indication de fonctionnement du véhicule. Selon les versions, ce combiné peut avoir un rétro-éclairage permanent.
Cadrans
- Compte-tours.
Indique la vitesse de rotation du moteur (x 1000 tr/min ou rpm).
- Vitesse du véhicule.
Indique la vitesse instantanée du véhicule roulant (km/h ou mph).
- Niveau de carburant.
Indique la quantité de carburant restant dans le réservoir.
- Afficheur.
- Bouton de gestion de l'affichage.
Alterne l'affichage de l'autonomie et du compteur kilométrique journalier.
Rappelle l'information d'entretien.
Remet à zéro la fonction sélectionnée (compteur kilométrique journalier ou indicateur d'entretien).
- Bouton d'éclairage du combiné.
Agit sur l'intensité de l'éclairage du poste de conduite.
Pour plus d'informations, reportez- vous au paragraphe correspondant au bouton ou à la fonction et à son affichage associé.
Afficheur
- Limiteur de vitesse (km/h ou mph) ou Régulateur de vitesse.
- Indicateur de changement de rapport.
- Informations boîte manuelle pilotée ou automatique.
- Autonomie (km ou miles) ou Compteur kilométrique journalier.
- Indicateur d'entretien (km ou miles) puis, totalisateur kilométrique.
Ces deux fonctions s'affichent successivement à la mise du contact. - Indicateur du niveau d'huile moteur.
Apparaît quelques secondes à la mise du contact, puis disparaît.
Combinés essence - diesel boîte manuelle
Panneau regroupant les cadrans et les témoins d'indication de fonctionnement
du véhicule.
Cadrans
Compte-tours.
Indique la vitesse de rotation du moteur (x 1000 tr/mi ...
Témoins
Repères visuels informant le conducteur de la mise en marche d'un système (témoins
de marche ou de neutralisation) ou de l'apparition d'une anomalie (témoin d'alerte).
A ...
