Prechauffage allumage - DV4TD (8HX)



Prechauffage allumage - DV4TED4 (8HY)



Demarrage
Injection allumageInjection allumage
Injection allumage TU5JP4 (NFU) Bosch ME7.4.4 - boite de vitesses manuelle
pilotee
Injection allumage TU5JP4 (NFU) Bosch ME7.4.4 - boite de vitesses manuelle
pilotee -
avec refrigeration
Injection allumage TU5JP4 (NFU) Bosch ME7.4.4 - boite de vitesses manuelle
pilot ...

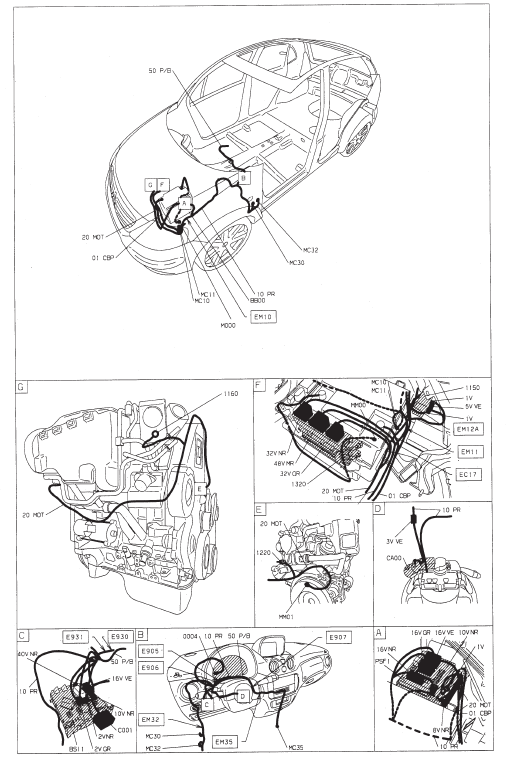

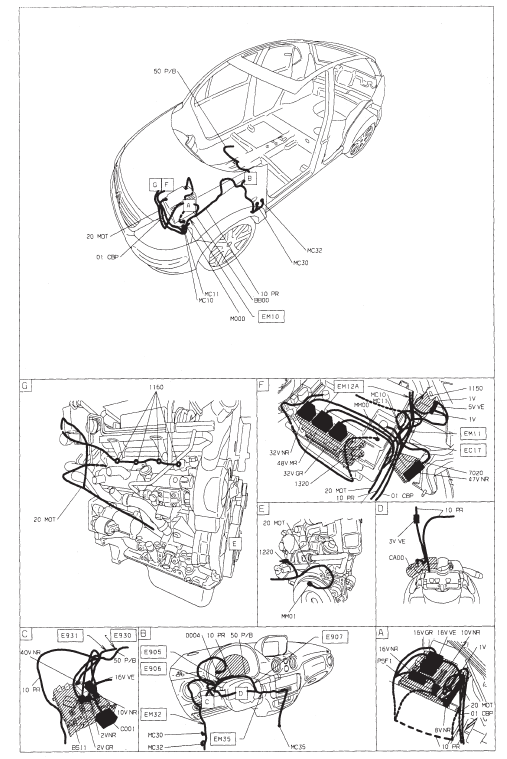

Liste des faisceaux
00DIV1 faisceaux divers 1.
00DIV2 faisceaux divers 2.
01CBP cable positif batterie.
02CBN cable negatif batterie.
03CB/AV cable liaison batteries
avant.
04CB/CE cable liaison batteries a
coffret electronique.
05CE/MOT cable liaison coffret
electronique a moteur.
06CB/AV/AR ca ...
Methodes
Operations preliminaires
Effectuer les operations suivantes :
mettre le contact,
verifier le fonctionnement du voyant
coussin gonflable au tableau de bord
(le voyant coussin gonflable s'allume
puis s'eteint),
retirer la cle du contacteur,
d ...
