Revue technique automobile Citroën C3: Injection
Moteur DV4TD
- Marque......................................................................SIEMENS
- Type ............................................................................SID 802
Moteur DV4TED4
- Marque ........................................................................DELPHI
- Type......................................................................................C6

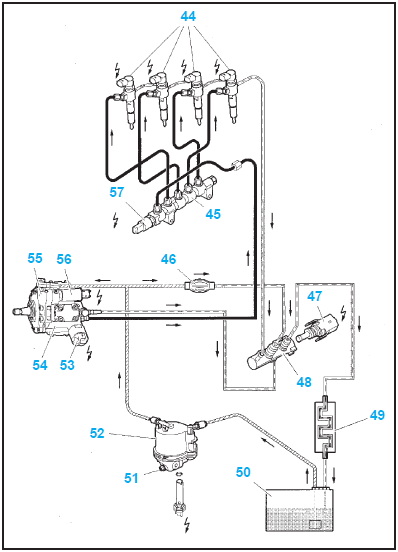

Circuit carburant DV4TD
- injecteurs diesel
- rampe d'injection commune d'alimentation haute pression carburant
- pompe d'amorcage
- sonde de temperature carburant
- venturi
- refroidisseur de carburant
- reservoir a carburant
- vis de purge d'eau
- filtre a gazole avec rechauffeur et detecteur d'eau integree
- regulateur haute pression carburant sur pompe haute pression carburant
- pompe haute pression carburant
- pompe transfert (pre-alimentation)
- actuateur de debit carburant
- capteur haute pression carburant

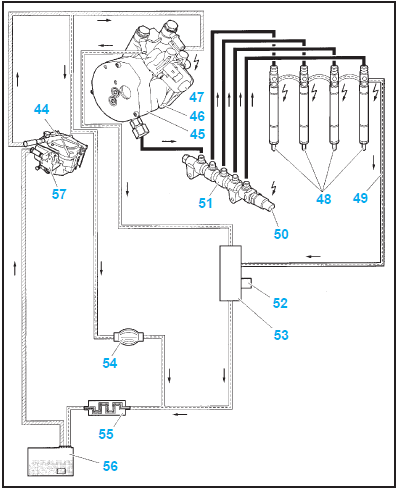

Circuit carburant DV4TED4
- filtre a gazole
- pompe transfert (pre-alimentation)
- pompe haute pression carburant
- actuateur de debit carburant
- injecteurs diesel
- tuyau de retour carburant bouche
- capteur haute pression carburant
- rampe d'injection commune d'alimentation haute pression carburant
- sonde de temperature carburant
- venturi
- pompe d'amorcage de carburant manuelle
- refroidisseur de carburant
- reservoir a carburant
- rechauffeur electrique de gazole
Suralimentation
Moteur DV4TD
- Turbocompresseur ............................................................KKK
- Pression de suralimentation (en bar) :
- au ralenti ............................................................................0,5
- pleine charge ........................................................................1
Moteur DV4TED4
- Turbocompresseur ..............................................................IHI
- Pression de suralimentation (en bar) :
- au ralenti ............................................................................0,5
- pleine charge ........................................................................1
Refroidissement
Circuit de refroidissement
Capacite du circuit (en l)
......................................................5,7
Pressurisation
(bar)............................................ ...
Couples de serrage (en daN.m)
Culasse :
preserrage
............................................................................2
serrage.................................................................... ...
