Revue technique automobile Citroën C3: Biellettes de direction
Depose
Imperatif : L'outil [2] (dispositif antirotation de cremaillere, ref. 0721B) doit etre mis en place sur la denture de la cremaillere, a gauche en direction a gauche et a droite en direction a droite.
Nota : L'outil [2] evite d'endommager le mecanisme de direction lors de l'operation de depose - repose de la biellette de direction.
- Lever et caler le vehicule sur un pont a 2 colonnes.
- Deposer :
- les roues avant,
- le pare-boue.

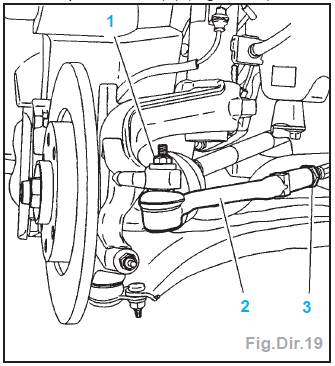

- Debloquer l'ecrou (3) (Fig.Dir.19).
- Deposer :
- l'ecrou (1),
- la rotule de direction (2),
- l'ecrou (3).
- Deposer le soufflet de direction gauche.
Attention : Veiller a ne pas faire tomber d'impuretes sur la cremaillere de direction.
Nota : Direction a gauche : braquer a fond vers la droite et revenir d'1/4 de tour.

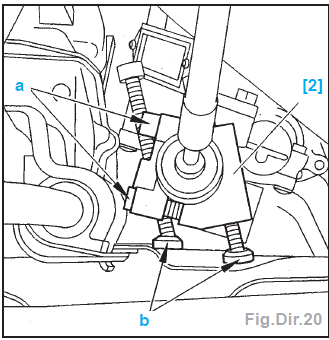

- Positionner l'outil [2] sur la denture de cremaillere afin que ses appuis rotules prennent appui sur le berceau (Fig. Dir.20).
- Serrer les vis en "a".
- Mettre en contact les appuis "b" avec le berceau.

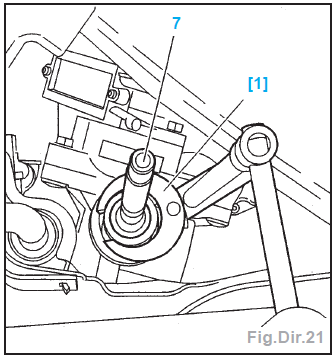

- Deposer la rotule (7) ; a l'aide de l'outil [1] (cle pour rotule, ref. 80707-T) (Fig.Dir.21).
Repose
Attention : Ne pas mettre de lubrifiant sur le filetage de la biellette de direction.
- Reposer la biellette de direction (7) ; a l'aide de l'outil [1] : serrer a 5 +- 0,5 m.daN.
- Deposer l'outil [2].
- Enduire de graisse TOTAL N3924/ N3945 :
- les portees interieures du soufflet de cremaillere,
- la cremaillere de direction.
- Reposer :
- un soufflet de cremaillere neuf avec ses colliers,
- l'ecrou (3),
- la rotule de direction (2).
- serrer l'ecrou (3) a 3,5 +- 0,3 m.daN.
- Regler le parallelisme.
- Serrer l'ecrou (3) a 5 +- 0,5 m.daN.
- Reposer :
- le pare-boue,
- les roues avant.

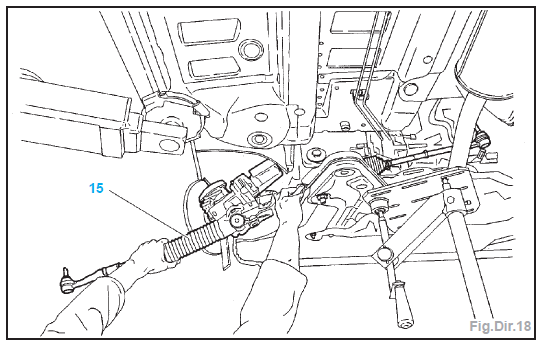

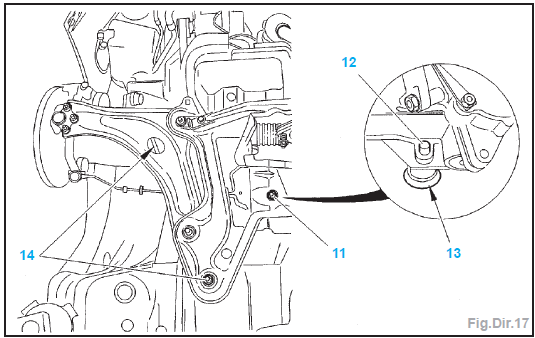

Mecanisme de Direction
Depose
Deposer la batterie.
Debrancher les connecteurs (1) et (2)
(Fig.Dir.11).
Lever et caler le vehicule, roues avant
pendantes.
Imperatif : Mettre les roues avant e ...
