Revue technique automobile Citroën C3: Train avant
Berceau
Depose
	-  Lever et caler le vehicule, roues avant
	pendantes.
-  Positionner les roues en ligne droite.
-  Bloquer le volant de direction dans cette
	position.
-  Deposer (Fig.Tr.Av.9) :

	- la batterie,
-  le cache (3).
	-  Debrancher les connecteurs (1) et (2).

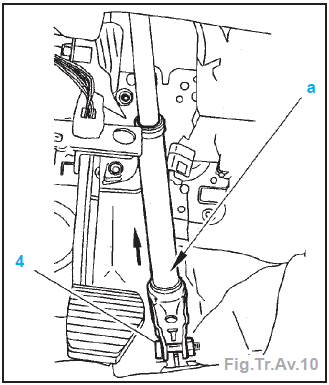

- Deposer (Fig.Tr.Av.10) :

	- la vis (4),
-  le cardan de direction en tirant sur la
	partie "a" de la colonne de direction.
	-  les roues avant,

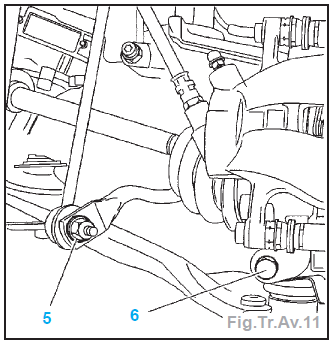

-  les ecrous (5) (de chaque cote),
-  les vis (6) (de chaque cote).
	-  Extraire les rotules de pivots.

moteurs TU

	- les vis (7),
-  les ecrous (8), (9) et (10).
moteurs DV

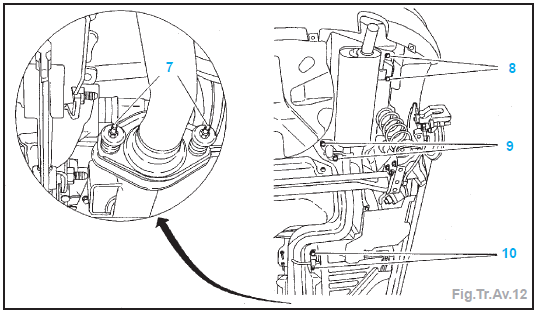

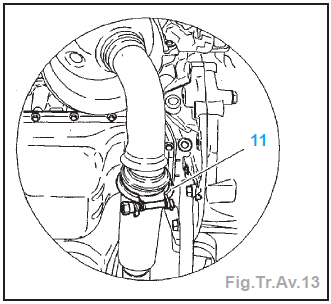

	-  Deposer (Fig.Tr.Av.12/13) :

	- le collier (11),
-  les ecrous (8), (9) et (10).
suite pour tous types
	-  Baisser la ligne d'echappement.
-  Positionner un outil de levage afin de
	maintenir le berceau avant.

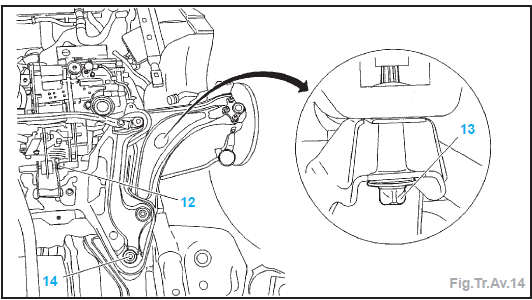

-  Deposer (Fig.Tr.Av.14) :
	-  la fixation de la biellette anti-couple
	(12),
-  les vis (13) (de chaque cote),
-  les vis (14) (de chaque cote),
-  le berceau.

Attention : Maintenir les transmissions en
position.
Repose
Imperatif : Remplacer systematiquement
les ecrous Nylstop.
	-  Engager le berceau avant.
-  Reposer :
	-  les vis (14) (de chaque cote) et les serrer
	a 9,2 +- 0,9 daN.m,
-  les vis (13) (de chaque cote) et les serrer
	a 9,2 +- 0,9 daN.m.
	-  Degager l'outil de levage du berceau
	avant.
-  Reposer la vis (12) et la serrer a 6 +- 0,6
	daN.m.
moteurs DV
	-  les ecrous (8), (9) et (10),
-  le collier (11).
moteurs TU
	-  les ecrous (8), (9) et (10),
-  les vis (7).
suite pour tous types
	-  Accoupler les rotules de pivot.
-  Reposer :
	-  les vis (6) et les serrer a 4 +- 0,4 daN.m,
-  les ecrous (5) et les serrer a 4,5 +- 0,4
	daN.m,
- les roues avant,
-  le cardan de direction,
-  la vis (4) et la serrer a 2 +- 0,2 daN.m.
	-  Connecter les connecteurs (2) et (1).
-  Reposer :
	-  le cache (3),
-  la batterie,
-  le vehicule sur ses roues.
Bras inferieur
Depose
	-  Lever et caler le vehicule, roues avant
	pendantes.

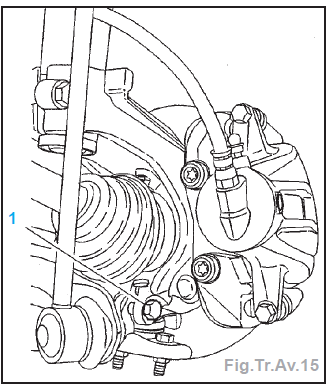

-  Deposer (Fig.Tr.Av.15) :

	- la roue,
-  la vis de rotule de pivot (1).
	-  Degager le bras au niveau de la rotule.

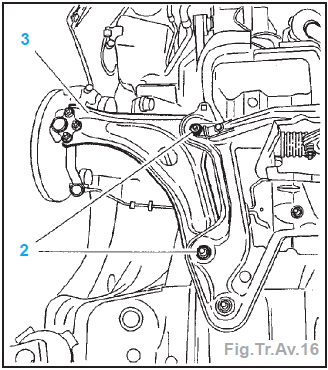

-  Deposer (Fig.Tr.Av.16) :
	-  les vis (2),
-  le bras inferieur de suspension (3).
	-  Deposer le bras inferieur.
Repose
	-  Engager le bras inferieur (3) muni de ses
	articulations elastiques et de sa rotule.
-  Reposer les fixations du bras sur le
	berceau.
-  Serrer les vis (2) a 14 +- 1,4 daN.m.
-  Engager la rotule du bras inferieur dans
	le pivot sans oublier le protecteur de
	rotule.

	- Mettre en place la vis de fixation de la
	rotule munie d'un ecrou neuf.
-  Serrer l'ecrou a 4 +- 0,4 daN.m.
-  Mettre le vehicule sur ses roues.
Pivot
Depose
	-  Deposer la roue.

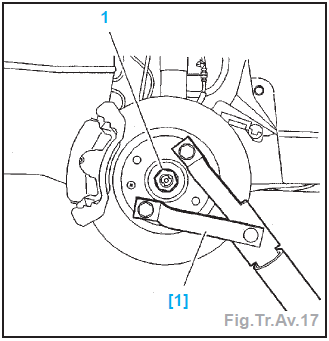

-  Immobiliser en rotation le moyeu a l'aide
	de l'outil [1] (Fig.Tr.Av.17).

	- Desserrer puis deposer l'ecrou de transmission
	(1).
Attention : Ne jamais freiner pour effectuer
le desserrage, il y a risque de cisaillement
des vis de fixation du disque de
frein sur le moyeu.
Nota : Si le vehicule est equipe de l'ABS,
deposer le capteur de roue.
	-  l'etrier de frein et le suspendre (voir
	chapitre "Frein"),
-  le disque de frein (voir chapitre
	"Frein"),

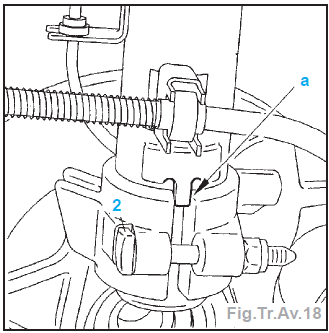

-  la vis (2) (Fig.Tr.Av.18),

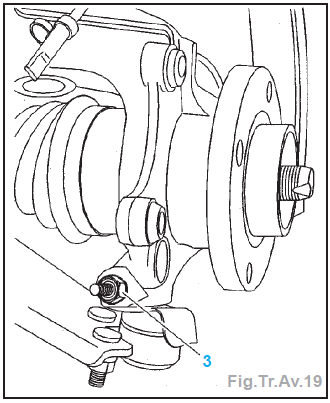

	-  Deposer la vis de rotule de pivot (3)
	(Fig.Tr.Av.19).

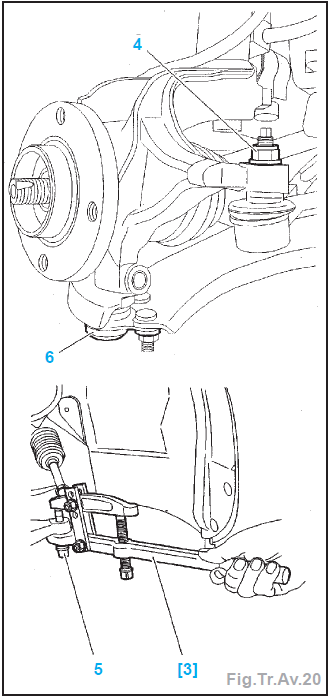

-  Deposer l'ecrou (4) de rotule de direction
	(Fig.Tr.Av.20).
-  Extraire :
	-  a l'aide de l'outil [3], la rotule de direction
	(5),
-  la rotule de pivot (6).
	-  Degager la transmission du moyeu.



Attention : Maintenir la transmission en
position.
	-  Positionner la cle [2] dans l'ouverture de
	pivot (Fig.Tr.Av.2).
-  Effectuer un quart de tour pour ouvrir la
	pince.
-  Deposer le pivot.
Repose
Attention : Ne pas deplacer le vehicule si
les transmissions sont deposees ou
desserrees afin d'eviter de deteriorer le
roulement.
	-  Positionner la cle [2] dans l'ouverture de
	pivot.
-  Reposer le pivot.
Imperatif : Respecter le positionnement
de l'amortisseur par rapport au pivot (en
"a") (Fig.Tr.Av.18).
	-  Engager la transmission dans le moyeu.
-  Reposer :
	-  la rotule de pivot (6),
-  la rotule de direction (5),
-  l'ecrou de rotule de direction (4) et le
	serrer a 3,5 +- 0,3 daN.m,
-  la vis de rotule de pivot (3) et la serrer
	a 4 +- 0,4 daN.m,
-  la vis (2) et la serrer a 5,4 +- 0,5 daN.m,
-  le disque de frein,
-  l'etrier de frein,
-  le capteur ABS,
-  l'ecrou de transmission (1),
	-  Immobiliser en rotation le moyeu a l'aide
	de l'outil [1].
-  Serrer l'ecrou de transmission a 24,5 +-
	0,5 daN.m.
-  Freiner l'ecrou de transmission.
-  Reposer la roue.
Rotule de pivot
Depose
	-  la roue,
-  la vis de rotule de pivot (1) (Fig.Tr.Av.15).
	-  Degager le bras au niveau de la rotule.

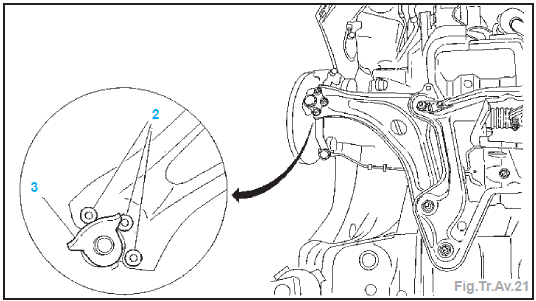

-  Deposer (Fig.Tr.Av.21) :
	-  les vis (2),
-  la rotule de pivot (3).
Repose
	-  la rotule de pivot (3),
-  les vis (2).
	-  Serrer les vis (2) a 6,6 +- 0,6 daN.m.
-  Mettre en place la vis de fixation de la
	rotule munie d'un ecrou neuf.
-  Serrer l'ecrou a 4 +- 0,4 daN.m.
-  Mettre le vehicule sur ses roues.
Remise en etat du pivot
Demontage
	-  Deposer le pivot du vehicule.

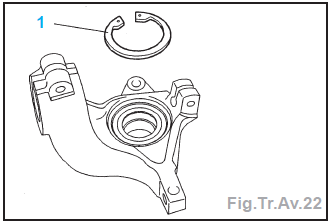

-  Deposer le circlip de maintien de roulement
	de moyeu avant (1) (Fig.Tr.AV.22).

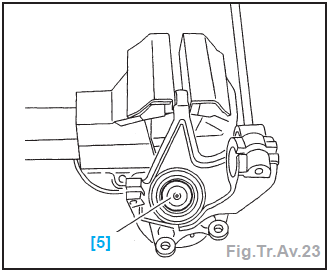

-  Fixer le pivot avant a l'etau
	(Fig.Tr.AV.23).



	- Monter l'outil [5] (grain d'appui ref. 9501-TC2).

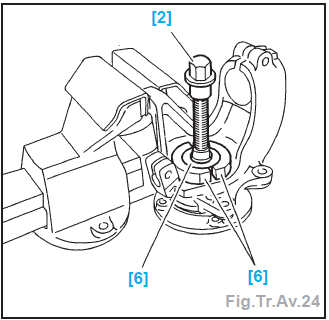

-  Monter l'outil [6] (extracteur ref. 9501-
	TC4 et TC5) (Fig.Tr.AV.24).

	- Monter l'outil [2] (vis 9501-TA).
-  Extraire le moyeu avec la demi-cage
	interieure de roulement.

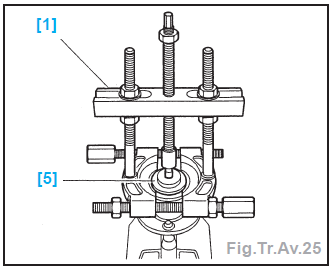

-  Monter deux vis de roue sur le moyeu
	puis installer celui-ci a l'etau (Fig.Tr.AV.25).
-  Monter l'outil [5].
-  Monter l'outil [1] (extracteur Facom U53).
-  Extraire la cage interieure du roulement
	a l'aide de l'extracteur.

	- Repositionner la cage interieure dans
	son logement.

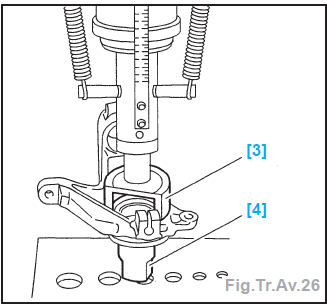

-  Mettre en contact l'outil [4] (ecrou 9501-
	TC1) avec la cage du roulement
	(Fig.Tr.AV.26).

	- Monter l'outil [3] (plaque d'appui 9501-TB).
-  Extraire le roulement a la presse.
Remontage
Imperatif : Utiliser un roulement de moyeu
et un circlip neufs. Huiler le logement du
roulement dans le corps de pivot et le
moyeu lui-meme. Les pieces devront
etre propres et exemptes de toute trace
d'usure anormale ou de choc.
Vehicules equipes du systeme ABS :

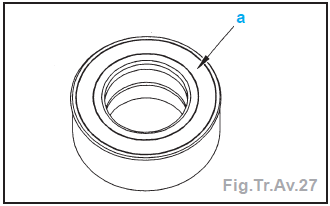

"a" : face du roulement avec roue magnetique
integree (Fig.Tr.AV.27).
Attention : Monter la face "a" du roulement
cote arbre de transmission.

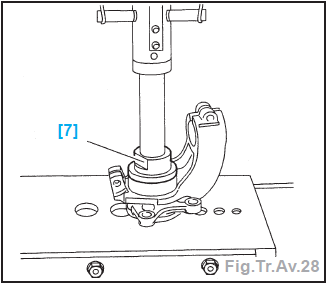

	-  Monter l'outil [7] (embout 9501-TC3)
	(Fig.Tr.AV.28).


	- Monter a la presse le roulement jusqu'en
	butee.
-  Reposer le circlip neuf (1) de maintien
	du roulement dans son logement.

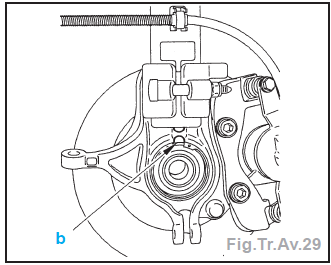

Attention : Le circlip ne doit pas obstruer
l'espace "b" afin de monter le capteur
ABS (Fig.Tr.AV.29).

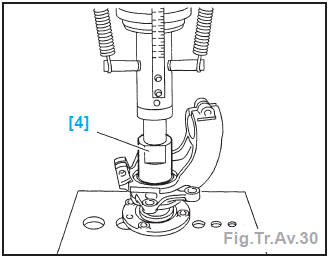

	- Monter l'outil [4] (Fig.Tr.AV.30).

Nota : Verifier la presence de la bague
plastique de maintien des cages interieures
de roulement.
Imperatif : Ne pas retirer la bague plastique
de maintien des cages interieures de
roulement a la main, celle-ci doit etre
chassee par le moyeu lors de sa mise en
place.
	-  Reposer le moyeu a la presse jusqu'en
	butee.
- Reposer le pivot sur vehicule.
   Element de suspension avant
Depose
	 Deposer les roues avant.
	 Degrafer (Fig.Tr.Av.1) :
	le faisceau du capteur antiblocage de
	roue en "a",
	 le flexible de frein en " ...
