Revue technique automobile Citroën C3: Refroidissement
Circuit de refroidissement
- Capacite du circuit (en l) ......................................................7,0
Thermostat
- Debut d'ouverture (C) ..........................................................89
- Ouverture complete (C) ....................................................101
Ventilateur
- Puissance du ventilateur (W) :
- sans climatisation ............................................................100
- avec climatisation ............................................................300
- Temperature d'alerte (C)....................................................118

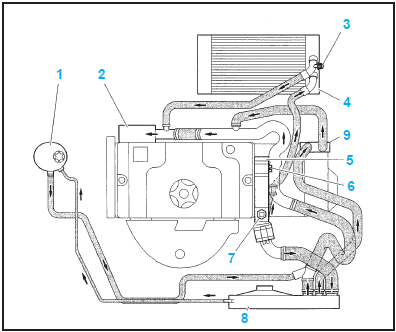

Circuit de refroidissement avec BVM
- boite de degazage
- pompe a eau
- vis de purge radiateur de chauffage
- radiateur de chauffage
- boitier de sortie d'eau (BSE)
- vis de purge boitier de sortie d'eau
- calorstat
- radiateur de refroidissement

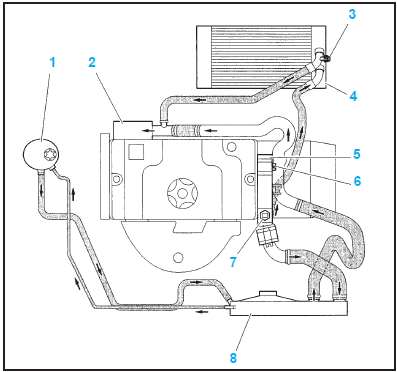

Circuit de refroidissement avec BVA
- boite de degazage
- pompe a eau
- vis de purge radiateur de chauffage
- radiateur de chauffage
- boitier de sortie d'eau (BSE)
- vis de purge boitier de sortie d'eau
- calorstat
- radiateur de refroidissement
- echangeur thermique
Distribution
Arbre a cames
Moteurs TU1JP et TU3JP
Les arbres a cames possedent deux types de reperages :
marquage en bout d'arbre (A), cote volant moteur,
repere couleur (B), (C), ...
Allumage - Injection
Bobines
Marque :
sagem ............................................BBC 2.2 NDT 2
526 208
electricfil..........................................BBC 2.2 NDT
C15.43.02
...
D'autres materiaux:
Caracteristiques
Generalites
Train avant
Hauteur de caisse
H1 = R1 - L1
H1 = hauteur avant (mm) mesuree entre Z1 et le sol
R1 = rayon de la roue sous charge (mm)
L1 = cote theorique entre le plan du berceau AV et l'axe de la roue
L1 = 142,5 mm (+6 a -8 mm)
Z1 = zone de mesure sous berceau avant
Ge ...
Identification interieure
frappe chassis (marquage a froid grave sur
la carrosserie).
plaque constructeur vehicule (sur le pied
milieu cote gauche).
numero APV/PR et code couleur peinture
PR (etiquette situee sur le pied avant cote
porte conducteur).
pression de gonflage et reference de ...
Caracteristiques generales
Gamme
Capacite (en l)
Reservoir a
carburant...................................................45
Huile moteur, apres vidange et remplacement du filtre a huile :
moteurs
essence......................................................3,2
moteurs
Diesel.. ...
