Revue technique automobile Citroën C3: Multiplexage

Presentation

Definition

Interet

Architecture

Reseau CAN

Reseau VAN Carr 1

Reseau VAN Carr 2

Reseau VAN CONFORT

Boitier de Servitude Intelligent (BSI)

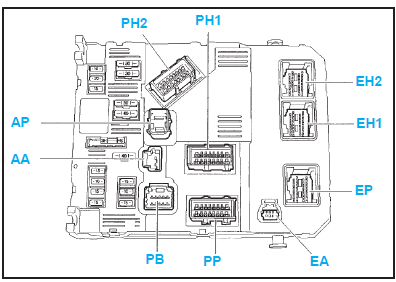

Connecteurs

Denomination

Description

Nombre de voies  Couleur du faisceau raccorde
EP Connecteur electronique vers faisceau principal 40 Noir
EA Connecteur electronique vers accessoire 6 Noir
EH1 Connecteur electronique vers faisceau habitacle 40 Noir
EH2 Connecteur electronique vers faisceau habitacle 40 Gris
PH1 Connecteur electronique vers faisceau habitacle 16 Noir
PH2 Connecteur electronique vers faisceau habitacle 16 Gris
PP Connecteur electronique vers faisceau principal 16 Vert
PB Connecteur puissance vers faisceau planche  de bord 10 Noir
AA Alimentation du BSI en +ACC et +APC en  provenance du contacteur antivol 2 Noir
AP Alimentation BSI en provenance du boitier de servitude moteur via les maxi fusibles 4 et 5 2 Gris

Fonctions gerees par le BSI

Domaines

Principe de fonctionnement

Details des fonctions

Architecture multiplexee Alimentation electrique Mise en veille / reveil des reseaux.

Lestage / delestage du reseau electrique.

Coupure automatique des fonctions consommatrices(mode economie).

Architecture multiplexee Passerelle entre les reseaux multiplexes.

Passerelle entre les capteurs et les reseaux.

Distribution des alimentations electriques.

Eclairage signalisation Eclairage interieur Commande d'allumage / d'extinction temporisee des plafonniers  avant et arriere.

 Clignotement du plafonnier si porte ouverte et vehicule roulant

Eclairage exterieur / signalisation Allumage automatique des feux de detresse en cas de choc (declenchement des coussins gonflables).

Allumage automatique des feux de detresse sur forte deceleration.

Localisation du vehicule.

Aide a la conduite Essuyage / lavage Essuyage automatique en cas de pluie (vehicules equipes de capteur de pluie).

Balayage intermittent asservi a la vitesse du vehicule (vehicules non equipes de capteur de pluie).

Retrovision Reglage electrique des miroirs.

Rabattement et deploiement electriques.

Retroviseur degivrant

Degivrage Delestage de la lunette arriere chauffante.

Degivrage des retroviseurs associe au degivrage de la lunette arriere.

Controle de survitesse Gestion de l'alerte de survitesse avec seuil programmable par le conducteur avec memorisation du seuil de survitesse.

Gestion de l'alerte de survitesse avec seuil preprogramme via l'outil de diagnostic.

Regulation de vitesse Transmission des commandes de l'utilisateur au calculateur moteur.
Informations au conducteur Combine Memorisation du kilometrage.

Rheostat de la luminosite des equipements de l'habitacle.

Aide a la navigation / localisation geographique Transmission de l'information distance parcourue et vitesse  vehicule au calculateur de navigation.
Aide au stationnement Detection arriere des obstacles.
Confort Climatisation Demande d'enclenchement du compresseur de refrigeration Commande du compresseur de refrigeration.

Securite de givrage de l'evaporateur.

Securite de pression de refrigeration.

Securite par regime moteur.

Diffusion de l'information sur la temperature d'eau moteur.

Leve-vitres electrique  Toit ouvrant Leve-vitre electrique anti-pincement.

 Ouverture complete des vitres a l'aide de la telecommande.

Fermeture centralisee a l'aide de la telecommande.

Systeme audio Authentification de l'autoradio par code VIN.

Asservissement du volume de l'autoradio a la vitesse du vehicule.

Transmission des informations provenant du systeme audio pour la gestion de l'affichage des messages a l'ecran multi-fonctions.

Antivol Gestion des ouvrants Verrouillage et superverrouillage des ouvrants a la cle ou a la telecommande.

Reverrouillage automatique des ouvrants.

Verrouillage automatique des ouvrants en roulant.

 Detection de porte ouverte.

Deverrouillage en cas de choc.

Alarme anti-effraction Protection perimetrique et volumetrique
Antidemarrage Reconnaissance de la cle de contact.

Deverrouillage du calculateur moteur.

Protections et securites Coussins gonflables Coupure d'alimentation de la pompe a carburant et de la pompe du bruleur additionnel en cas de choc.

 Arret de l'electrovanne du reservoir de GPL.

Appel d'urgence Appel d'urgence automatique en cas de choc (declenchement des coussins gonflables).
Motopropulseur Refroidissement Alerte de temperature d'eau moteur

Procedure d'apprentissage du BSI

Outillage de diagnostic

Attention : Le BSI est affectes a un vehicule et ne peut donc pas etre echanges entre deux vehicules.

Imperatif : Le code confidentiel vehicule est necessaire pour cette operation.

Nota : Cette procedure d'apprentissage integre de facon automatique l'apprentissage des cles du vehicule.

Procedure d'apprentissage avec l'outil de diagnostic "LEXIA"

Procedure d'apprentissage avec l'outil de diagnostic "PROXIA"

Programmation de l'electronique de controle moteur (ECM)

Nota : Cette procedure d'apprentissage est valable pour les outils de diagnostic LEXIA et PROXIA.

Appairage

Nota : Cette procedure d'appairage est valable pour les outils de diagnostic LEXIA et PROXIA. Pour le menu "appairage", suivre la procedure de programmation ECM.

Procedure de telecodage du BSI

Observations

Outillage de diagnostic

Procedure d'apprentissage avec l'outil de diagnostic "LEXIA"

Nota : Le sous-menu "CONFIGURATION" comprend le telecodage des options de configuration et des lois de jaugeage statique et dynamique.

Soit :

Procedure d'apprentissage avec l'outil de diagnostic "PROXIA"

"OPTIONS CLIENT"

Imperatif : Le parametre "MODE SHOWROOM" ne doit etre valide que pour les vehicule d'exposition.

Boitier de servitude moteur

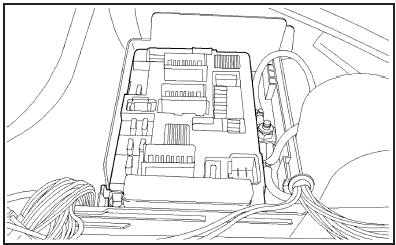

Implantation

Description

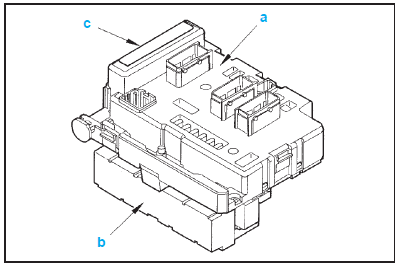

Description

  1.  module 2,
  2.  module 1,
  3.  etiquette d'identification

Module 1

Module 2
