Revue technique automobile Citroën C3: Methodes de reparation
Depose
- Deposer les roues avant.
- Vidanger la boite de vitesses.

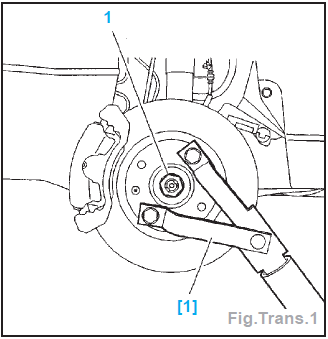

- Mettre en place l'outil [1] (Fig.Trans.1).
- Deposer :
- l'ecrou (1),
- l'outil [1].

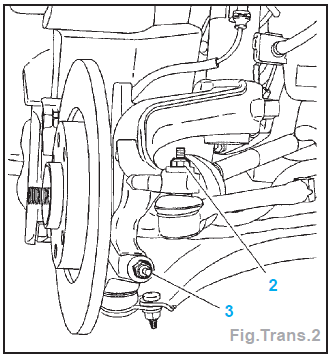

- Deposer l'ecrou (2) (Fig.Trans.2).
- Desaccoupler la rotule de direction a l'aide d'un arrache rotule.
- Deposer l'ecrou (3).

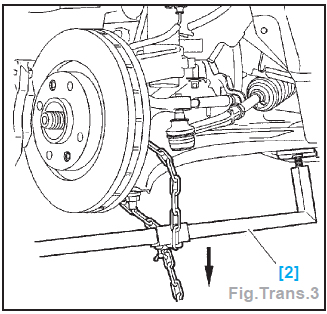

- A l'aide de l'outil [2], degager la rotule de pivot (Fig.Trans.3).
- Recuperer le protecteur de rotule.
- Degager la transmission du moyeu.
- Deposer la transmission.
Transmission droite (avec motorisation DV4TED4)

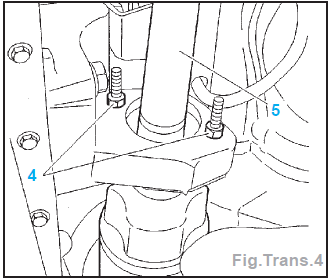

- Desserrer les ecrous (4) (Fig.Trans.4).
- Tourner les vis d'un quart de tour pour permettre au roulement de sortir de son logement.
- Deposer la transmission (5).
Repose

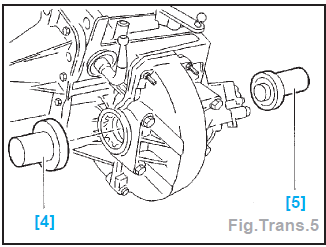

- Remplacer systematiquement les joints a levres en utilisant les tampons de montage [4] et [5] (Fig.Trans.5).
- Garnir de graisse l'intervalle entre les levres.
- Engager la transmission dans le differentiel et dans le moyeu.
Transmission droite (avec motorisation DV4TED4)
- Graisser la cage exterieure du roulement.
- Engager :
- la transmission dans le palier intermediaire,
- le roulement dans son palier,
- les cannelures dans le differentiel,
- la transmission dans le moyeu.

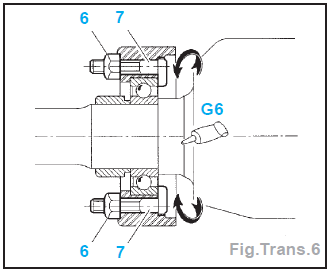

- Positionner les tetes excentrees (7) en appui sur la cage exterieure du roulement (Fig.Trans.6).
- Serrer les ecrous (6).
- Engager les cannelures de la transmission dans le moyeu de la roue.
Suite de la repose pour tous types
- Reposer :
- l'ecrou (2) et le serrer a 3,5 +- 0,3 daN.m,
- l'ecrou (3) et le serrer a 4 +- 0,4 daN.m,
- l'ecrou de transmission (1) et le serrer a 24,5 +- 0,5 daN.m.
- Freiner l'ecrou (1).
Nota : Utiliser des ecrous neufs (2), (3).
