Operations preliminaires

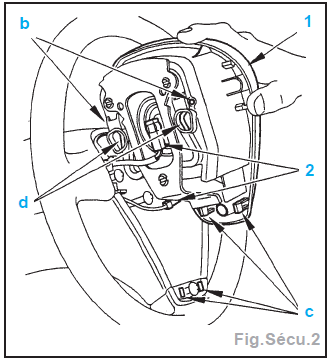

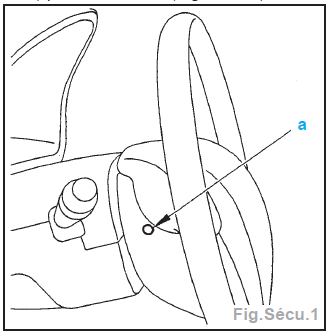

Coussin gonflable conducteur
Depose
Nota : Stockage d'un coussin gonflable en etat de fonctionner : respecter les consignes de securite.
Repose
Nota : Respecter les precautions a prendre.
Imperatif : Verifier le fonctionnement du voyant "Airbag" au tableau de bord : mettre le contact ; le voyant reste allume pendant un minimum de 6 secondes.

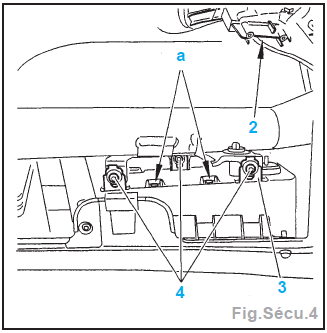

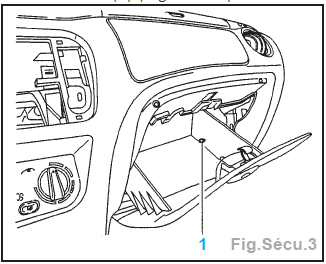

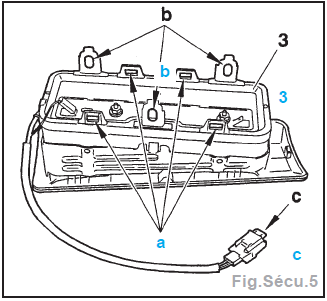

Coussin gonflable passager
Depose
Nota : Stockage d'un coussin gonflable en etat de fonctionner : Respecter les consignes de securite.
Repose
Nota : Respecter les precautions a prendre.
Imperatif : Verifier le fonctionnement du voyant "Airbag" au tableau de bord : mettre le contact ; le voyant reste allume pendant un minimum de 6 secondes.

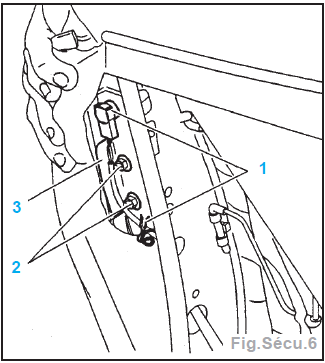

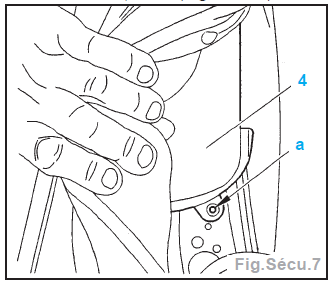

Coussin gonflable lateral
Depose
Secu.6).
Repose
Nota : Respecter les precautions a prendre.
Attention : Rivet specifique (qualite acier inox).
Attention : Serrer les ecrous (2) a 0,6 m.daN.
Imperatif : Verifier le fonctionnement du voyant "Airbag" au tableau de bord : mettre le contact ; le voyant reste allume pendant un minimum de 6 secondes.

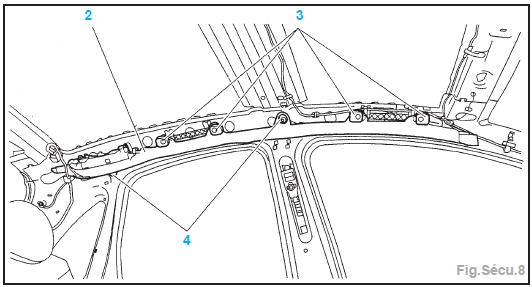

Coussin gonflable lateral pavillon
Depose
Repose
Nota : Respecter les precautions a prendre.
Attention : Serrer les vis (4) a 0,5 m.daN.
Attention : Serrer les vis des poignees de maintien a 0,3 m.daN.
Imperatif : Verifier le fonctionnement du voyant "Airbag" au tableau de bord : mettre le contact ; le voyant reste allume pendant un minimum de 6 secondes.

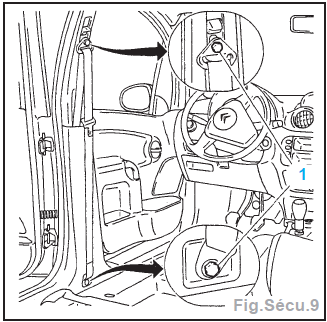

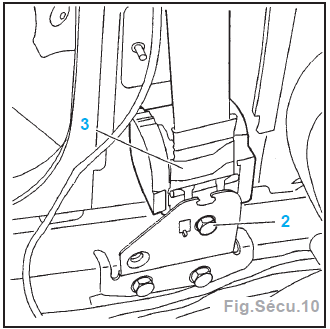

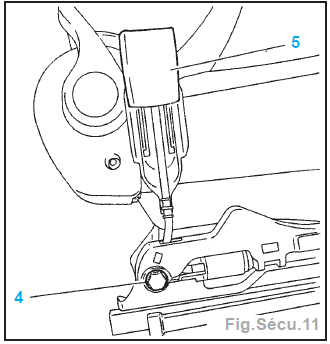

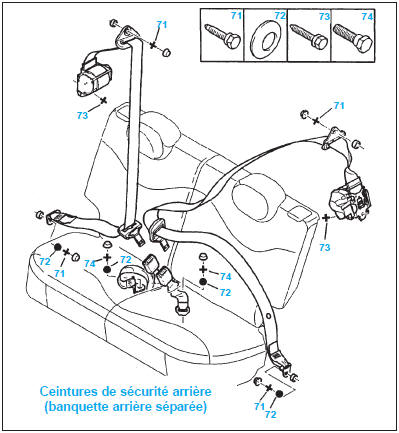

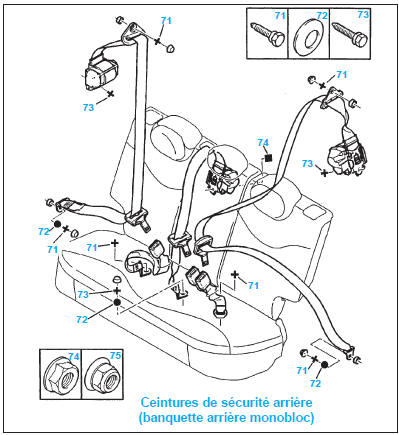

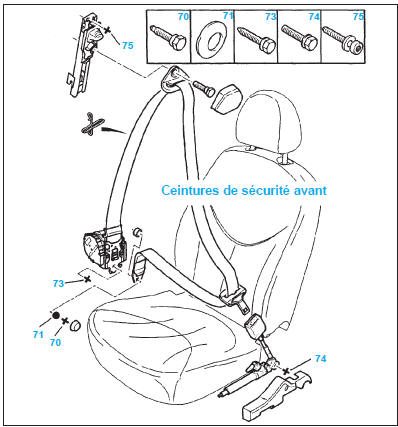

Ceintures de securite pyrotechniques
Depose
Repose
Nota : Respecter les precautions a prendre.
Attention : Serrer les vis (1), (2) et (4) a 2,5 m.daN.
Imperatif : Verifier le fonctionnement du voyant "Airbag" au tableau de bord : mettre le contact ; le voyant reste allume pendant un minimum de 6 secondes.

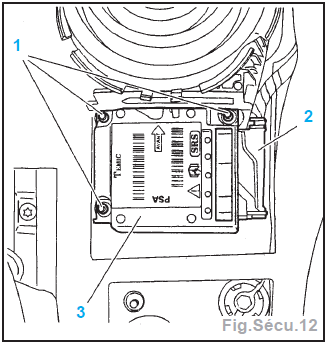

Boitier de commandes centralisees
Depose
Repose
Nota : Respecter les precautions a prendre.
Imperatif : Verifier le fonctionnement du voyant "Airbag" au tableau de bord : mettre le contact ; le voyant reste allume pendant un minimum de 6 secondes.

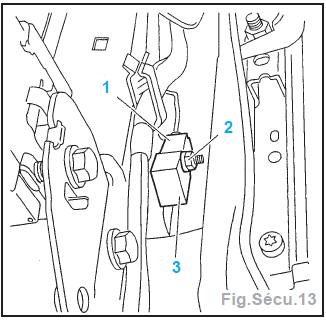

Capteur acceleration coussins gonflables lateraux
Depose
Repose
Nota : Respecter les precautions a prendre.
Imperatif : Verifier le fonctionnement du voyant "Airbag" au tableau de bord : mettre le contact ; le voyant reste allume pendant un minimum de 6 secondes.
Destruction des elements pyrotechniques
Outillage
[1] Outil de mise a feu des charges pyrotechniques, ref. 4155T.
[2] Platine de fixation pour airbag passager et lateral, ref 4180T.
Ceintures de securite pyrotechniques, et/ou "airbag" conducteur
Attention : La destruction de ces elements pyrotechniques doit etre effectuee a l'interieur du vehicule.
Coussin "airbag" passager
Attention : La destruction d'un coussin "airbag" passager ne doit pas etre effectuee a l'interieur du vehicule.
Nota : Le declenchement du coussin "airbag" passager peut entrainer la destruction de la planche de bord.
Nota : Dans le cas d'un vehicule destine a etre detruit, la destruction du coussin "airbag" passager peut s'effectuer dans le vehicule.
Coussin "airbag lateral"
Attention : La destruction d'un coussin "airbag lateral" ne doit pas etre effectuee a l'interieur du vehicule.
Nota : Le declenchement du coussin gonflable lateral peut entrainer la destruction de la coiffe de siege, de la matelassure et de l'armature de siege.
Nota : Dans le cas d'un vehicule destine a etre detruit, la destruction du coussin "airbag" passager peut s'effectuer dans le vehicule.
Coussin gonflable lateral de pavillon
Attention : La destruction d'un coussin gonflable lateral de pavillon doit s'effectuer a l'interieur du vehicule.
Nota : La destruction d'un coussin gonflable lateral de pavillon s'effectue apres depose des garnitures suivantes: pavillon, montant de baie, pied central, custodes.
Nota : Dans le cas d'un vehicule destine a etre detruit, la destruction du coussin gonflable lateral de pavillon s'effectue dans le vehicule sans depose des garnitures.
Freins avant
Plaquettes
Depose
Deposer la roue.
Repousser le piston (faire levier en
"a") (Fig.Fre.1).
Surveiller le niveau de liquide de frein.
Deposer la vis (1).
Basculer l'etrier de frein (2) (Fig.Fre.2).
Deposer les plaquettes de frein (3).
Repose
...
Partie arriere
Aile arriere
Remplacement
Imperatif : Toutes les surfaces decapees
doivent etre protegees par le procede de
rezingage electrolytique homologue de
reference C8.
Debrancher la borne - de la batterie.
Deposer - reposer :
hayon,
banquette AR,
tablette A ...
Multiplexage
Presentation
Le multiplexage consiste a faire circuler plusieurs informations
numeriques entre divers equipements electriques, sur un seul
canal de transmission materialise par 2 fils :
DATA et DATA B (barre) pour les reseaux VAN CAR et VAN
CONFORT,
CANAL HIGH et CANAL ...
