Revue technique automobile Citroën C3: Mecanisme de Direction
Depose
- Deposer la batterie.

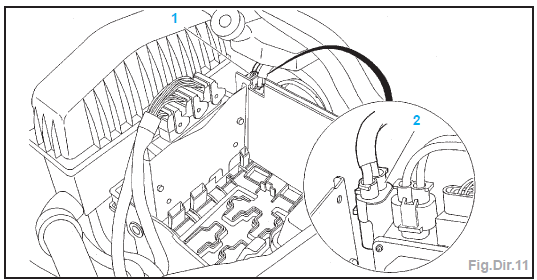

- Debrancher les connecteurs (1) et (2) (Fig.Dir.11).
- Lever et caler le vehicule, roues avant pendantes.
Imperatif : Mettre les roues avant en position "Route droite". Bloquer le volant de direction dans cette position.
- Deposer la vis (3) (Fig.Dir.9).
- Degager le cardan de direction en tirant sur la partie "a" de la colonne de direction.
- Deposer les roues avant.

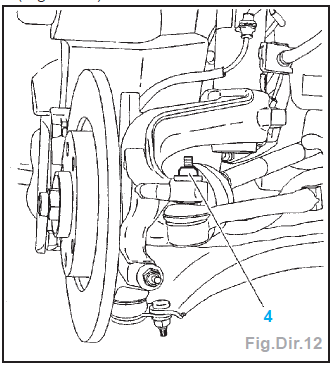

- Deposer les ecrous (4) de chaque cote (Fig.Dir.12).

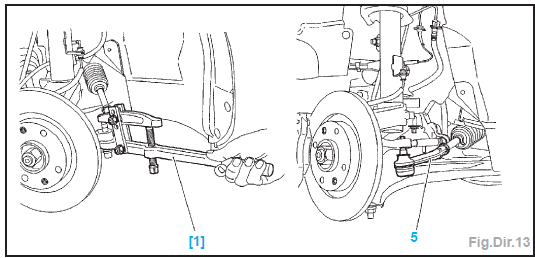

- A l'aide de l'outil [1], extraire et deposer les rotules (5) de chaque cote (Fig.Dir.13).
Motorisations essence

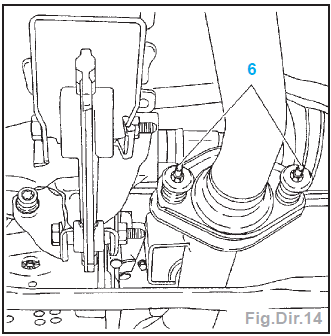

- Deposer les vis (6) (Fig.Dir.14).
Motorisations diesel

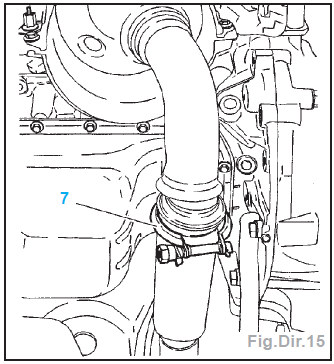

- Deposer le collier (7) (Fig.Dir.15).

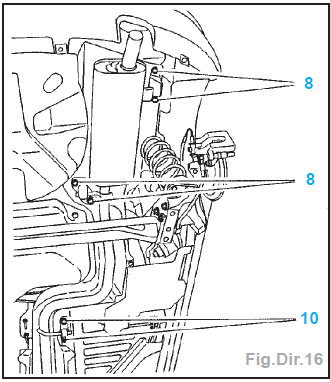

- Deposer les ecrous (8), (9) et (10) (Fig.Dir.16).
- Poser la ligne d'echappement sur la traverse arriere.
Suite pour toutes les motorisations
- Deposer (Fig.Dir.17) :
- les ecrous (11),
- les goujons (12) (empreinte Torx).
Attention : Recuperer les rondelles crantees (13).
- Positionner un outil de levage afin de maintenir le berceau avant.
- Deposer les vis (14).
- Descendre le berceau (pour le moteur essence, jusqu'au contact avec la ligne d'echappement).
- Deposer le mecanisme de direction (15) par le passage de roue (Fig.Dir.18).
Attention : Ne pas porter le mecanisme de direction par le moteur electrique.
Stocker le mecanisme de direction dans un carton.
Repose
Imperatif : Remplacer systematiquement les ecrous Nylstop.
- Reposer :
- le mecanisme de direction par le passage de roue,
- les rondelles crantees (13),
- les goujons (12) et les serrer a 0,8 +- 0,1 daN.m.
- Positionner le berceau avant sur la caisse.
- Reposer :
- les vis (14) et les serrer a 10 +- 1daN.m,
- les ecrous (11) et les serrer a 8 +- 0,8 daN.m.
- Reposer l'echappement.
- Accoupler les rotules de direction a 3,5 +- 0,3 daN.m.
- Reposer :
- le cardan de direction sur la queue de la valve de direction (controler la presence du clip de securite),
- la vis (3) et serrer a 2,2 +- 0,2 daN.m,
- les roues avant.
- Replacer le vehicule sur le sol.
- Rebrancher les connecteurs (1) et (2) ainsi que la batterie.
- Controler le parallelisme des roues avant et le regler si necessaire.
Colonne de direction
Depose
Debrancher la batterie.
Deposer (Fig.Dir.3) :
le volant de direction,
les vis (2),
l'habillage de la colonne de direction (1),
l'en ...
Biellettes de direction
Depose
Imperatif : L'outil [2] (dispositif antirotation
de cremaillere, ref. 0721B) doit
etre mis en place sur la denture de la
cremaillere, a gauche en direction a
gauche et a droite en directio ...
D'autres materiaux:
Graissage entretien
JANTES ET PNEUS
Pression normale de fonctionnement..........................2,1 bar
Pression de la roue de secours
..................................2,3 bar
Nota : Au cas ou la verification de la pression ne peut etre
effectuee sur des pneumatiques froids, il faut majorer les
...
Antivol de direction
Depose
Debrancher la borne negative de la batterie.
Deposer (Fig.Dir.3) :
le volant de direction,
les vis (2).
l'habillage de la colonne de direction (1).
Deposer le cache (3) (Fig.Dir.6).
Deconnecter le connecteur (4).
...
Commande
d'embrayage
Cylindre recepteur d'embrayage
Depose
Debrancher la batterie.
Placer un recipient pour recuperer le
liquide de frein sous le tuyau hydraulique.
Deposer (Fig.Embr.4) :
l'agrafe (1),
les 2 vis (2).
Imperatif : Degager le cylindre recepteur
ave ...
