Revue technique automobile Citroën C3: Identification interieure

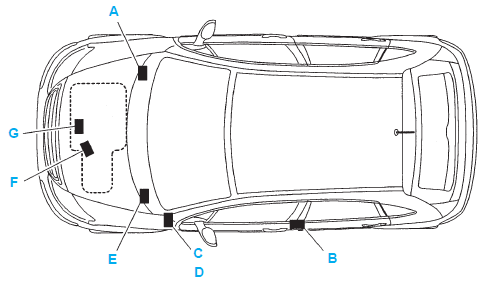

- frappe chassis (marquage a froid grave sur la carrosserie).
- plaque constructeur vehicule (sur le pied milieu cote gauche).
- numero APV/PR et code couleur peinture PR (etiquette situee sur le pied avant cote porte conducteur).
- pression de gonflage et reference des pneumatiques (etiquette situee sur le pied avant cote porte conducteur).
- numero de serie sur la carrosserie.
- repere boite de vitesses - numero d'ordre de fabrication.
- type reglementaire moteur - numero d'ordre de fabrication.

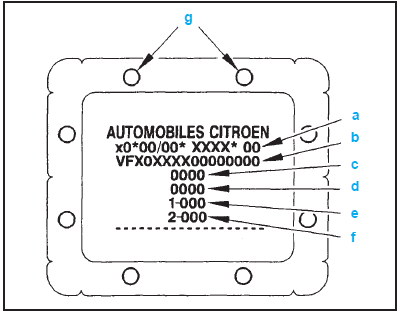

Plaque constructeur vehicule
- La plaque constructeur comporte les indications suivantes:
- "a" numero de reception communautaire *
- "b" numero dans la serie du type
- "c" poids total autorise en charge *
- "d" poids total roulant autorise *
- "e" poids maximum sur l'essieu avant *
- "f" poids maximum sur l'essieu arriere *
- "g" identification constructeur
* selon pays de commercialisation
Types mines
Structure
- Le type mines est compose de 6 chiffres ou lettres.
Exemple F.C.8.H.Y.B :
F = famille de vehicule
C = silhouette
8.H.Y = moteur
B = version
Famille

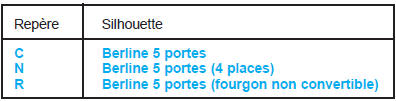

Silhouette

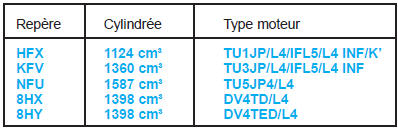

Moteur

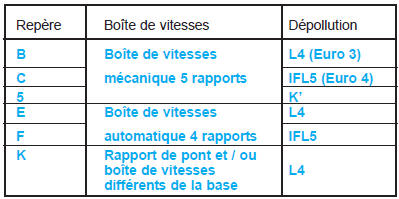

Version (boite de vitesses / depollution)
Identification exterieure
Periodicite de revision
Utilisation normale
Lorsque l'utilisation du vehicule ne correspond pas aux criteres
caracterisant l'entretien "severise", les frequences d'entretien
sont les suivantes :
vehicule ...
Mecanique
...
D'autres materiaux:
Distribution
Arbre a cames
Moteurs TU1JP et TU3JP
Les arbres a cames possedent deux types de reperages :
marquage en bout d'arbre (A), cote volant moteur,
repere couleur (B), (C), (D).
Repere couleur (B) :
ce repere se situe sur l'excentrique, cote vol ...
Autoradio
Autoradio - avec compact disque TU1JP (HFX) - TU3JP (KFV)
Autoradio - avec compact disque DV4TD (8HX)
Autoradio - avec compact disque TU5JP4 (NFU) - DV4TED4 (8HY)
...
Antivol de direction
Depose
Debrancher la borne negative de la batterie.
Deposer (Fig.Dir.3) :
le volant de direction,
les vis (2).
l'habillage de la colonne de direction (1).
Deposer le cache (3) (Fig.Dir.6).
Deconnecter le connecteur (4).
...
