Revue technique automobile Citroën C3: Groupe eclairage interieur

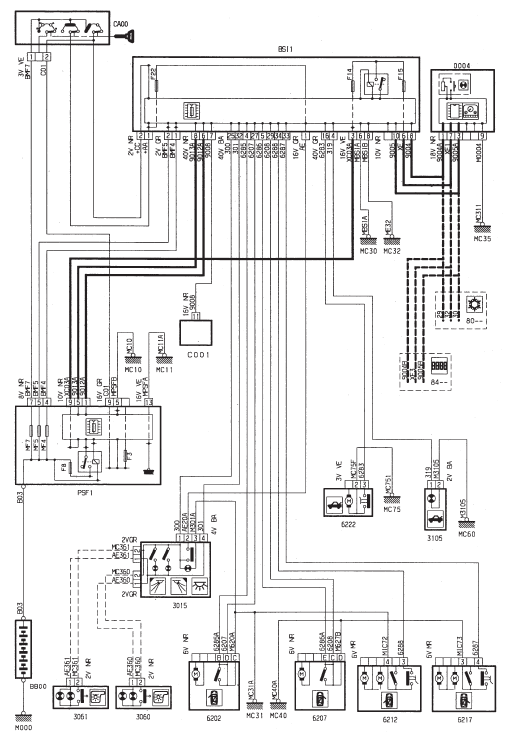

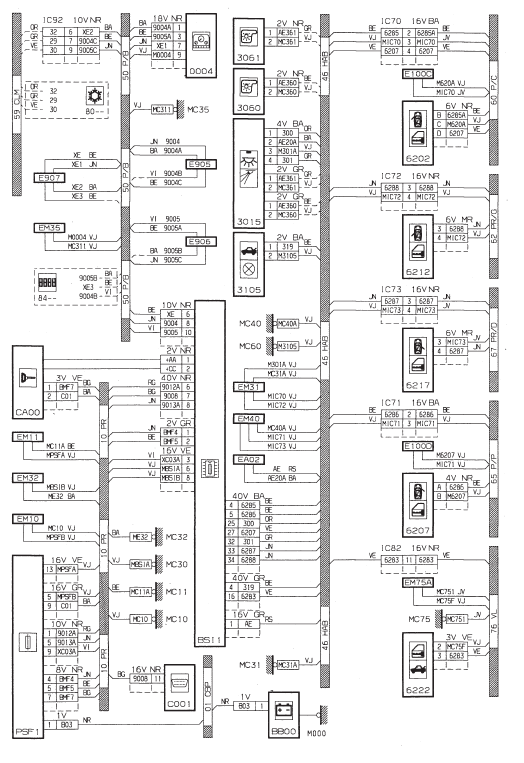

Eclairage interieur

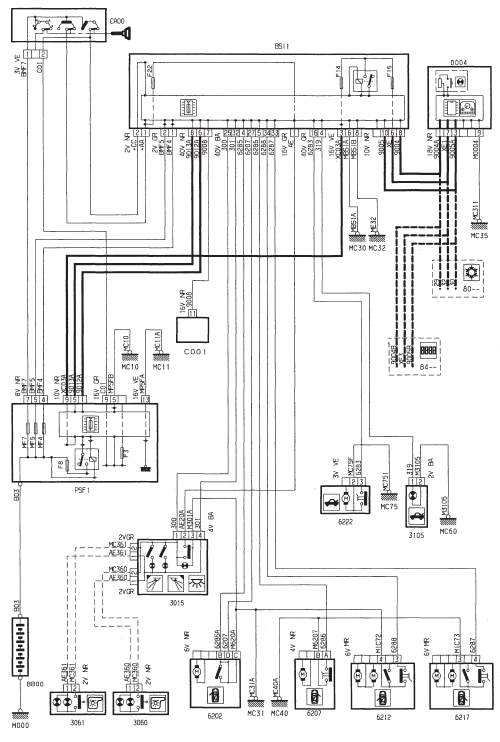

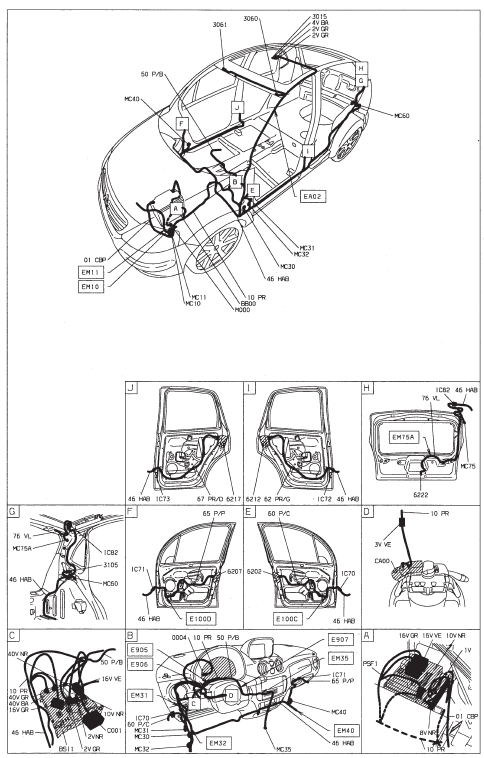

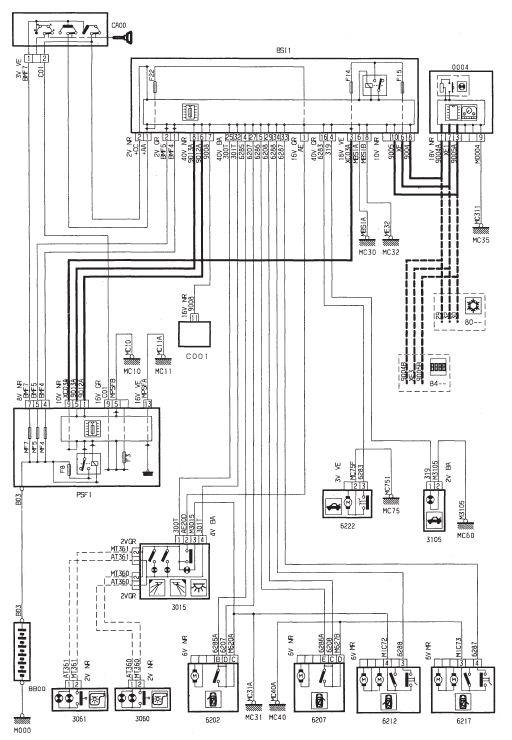

Eclairage interieur - avec toit ouvrant

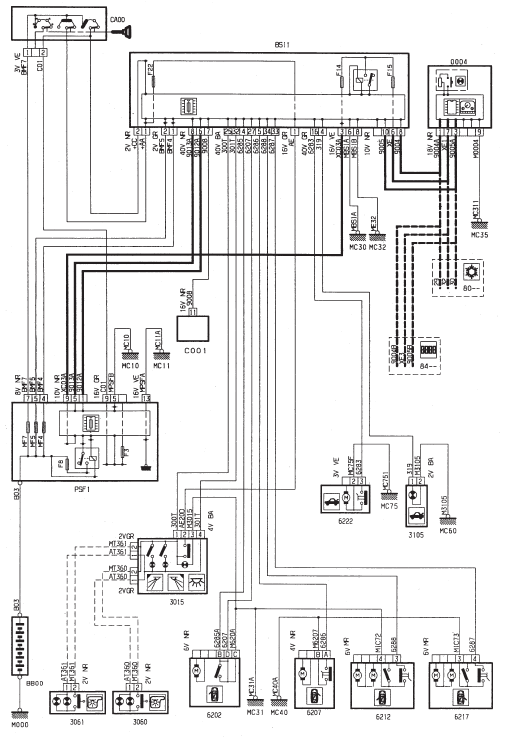

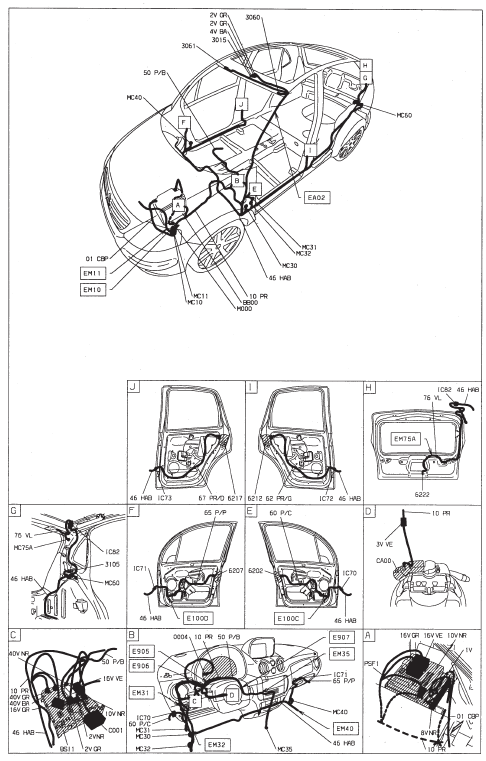

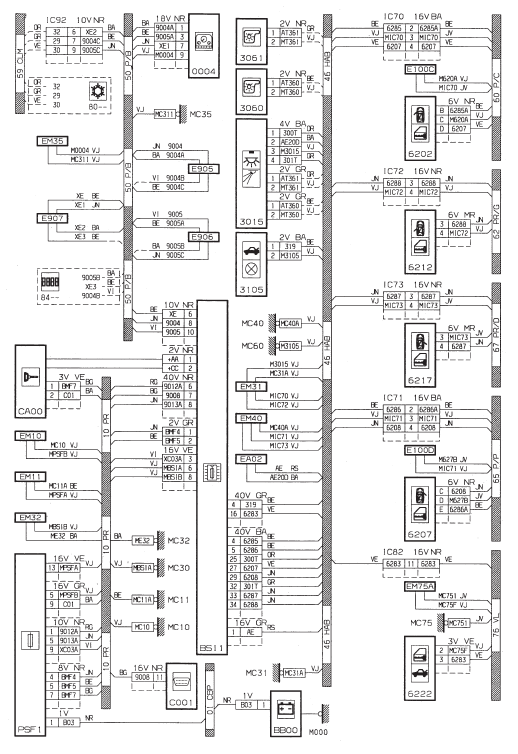

Eclairage interieur - avec plip

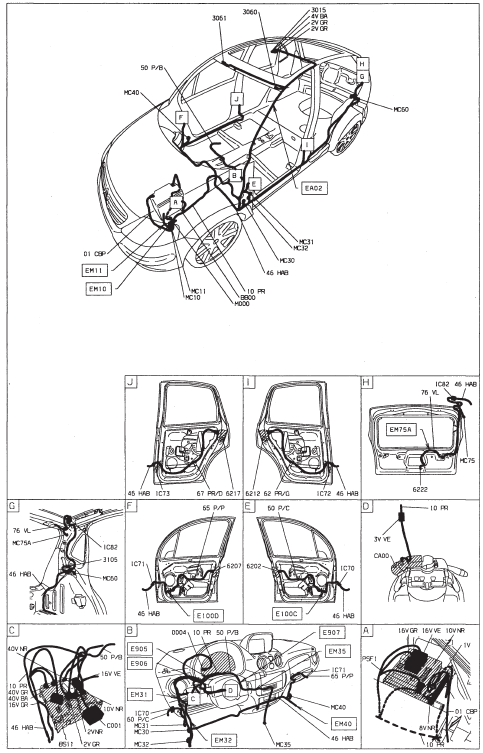

Eclairage interieur - avec plip - avec toit ouvrant
Groupe signalisation - eclairage exterieur
Feux stop
Feux de recul
Feux de recul - boite de vitesses automatique AL4
...
