Revue technique automobile Citroën C3: Graissage entretien
JANTES ET PNEUS
- Pression normale de fonctionnement..........................2,1 bar
- Pression de la roue de secours ..................................2,3 bar
Nota : Au cas ou la verification de la pression ne peut etre effectuee sur des pneumatiques froids, il faut majorer les pressions indiquees de 0,2 a 0,3 bar. Il est imperatif de ne jamais degonfler un pneumatique chaud.

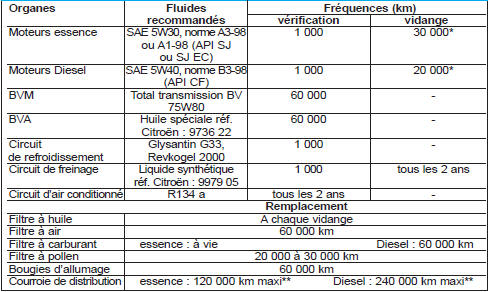

GRAISSAGE
* ou 2 ans
** ou 10 ans
CAPACITES (en l)
- Reservoir a carburant ................................45
- Huile moteur, apres vidange et remplacement du filtre a huile :
- moteurs essence ....................................3,2
- moteurs Diesel........................................3,8
- Quantite d'huile entre le maxi et le mini de la jauge :
- moteurs essence ....................................1,4
- moteurs Diesel........................................1,8
- Liquide de refroidissement :
- moteurs essence ....................................7,0
- moteurs Diesel........................................5,6
- Huile de BVM............................................2,0
- Huile de BVA (total/apres vidange) ..5,85/3,0
- Liquide de freins ..............................0,7 a 0,8
- Fluide frigorigene (R134a) ........575 a 625 gr

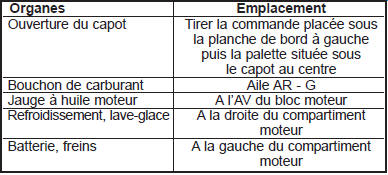

POUR FACILITER LE SERVICE
REMARQUES
- Frequences des vidanges : l'huile doit etre remplacee avant qu'elle ne soit trop alteree ou polluee pour provoquer une formation de depots ou une usure anormale.
- En periode d'hiver et pour une utilisation exclusive en ville, il est prudent de reduire le parcours entre les vidanges.
- Radiateur protege a l'origine.
Lorsqu'une vidange est necessaire : rincer et remplir avec du liquide de refroidissement permanent.
ENTRETIEN COMPLEMENTAIRE
- Avec quelques gouttes d'huile moteur :
- timonerie de frein a main,
- gaine de commande de capot,
- verrouillage de capot,
- boitier de fermeture de capot,
- compas.
- Avec de l'huile fluide :
- charnieres : portes, capot, coffre,
- serrures.
