Specifications generales

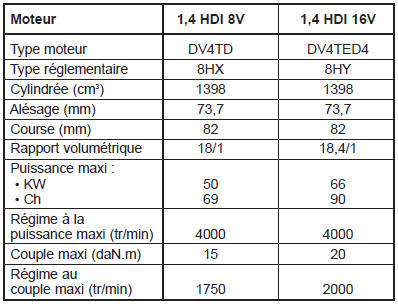

Identification du moteur

Caracteristiques
Elements constitutifs du moteurCalages de distribution
Moteurs TU1JP et TU3JP
Tension de la courroie :
A l'aide de l'empreinte (E),
tourner le galet dans le sens anti-horaire
jusqu'a amener l'index (4) en position (D).
Serrer l'ecrou du galet a 1 daN.m.
Effectuer 4 tours de vilebrequin dans le sens
...
Decoupage de la fonction
en trois schemas
Un schema de principe.
Un schema de cablage.
Un schema d'implantation.
Constitution des schemas
Schema de principe :
alimentations (+ et -),
appareils (avec reperes, symboles de
fonction et details internes electromecaniques,
hors electro ...
Plafonnier central ou arrière
Dans cette position, le plafonnier
s'éclaire progressivement :
au déverrouillage du véhicule,
à l'extraction de la clé de contact,
à l'ouverture d'une porte,
à l'activation du bouton de verrouillage de la tél&eacu ...
