Revue technique automobile Citroën C3: Generalites
- Moteur quatre temps, quatre cylindres, monte transversalement au-dessus de l'essieu avant en position verticale.
- Culasse en alliage leger.
- Distribution assuree par un arbre a cames en tete et culbuteurs a rouleaux sur les moteurs a 8 soupapes ou par deux arbres a cames en tete et poussoirs hydrauliques sur le moteur 1,6 16 soupapes. L'entrainement se fait via une courroie crantee de distribution.
- Lubrification sous pression par pompe a engrenages entrainee par chaine.
- Refroidissement par circulation d'eau activee par pompe en circuit pressurise et par un seul ventilateur situe devant le radiateur.
- Injection multipoint et allumage statique par bobine jumostatique a 4 sorties.
Specifications generales

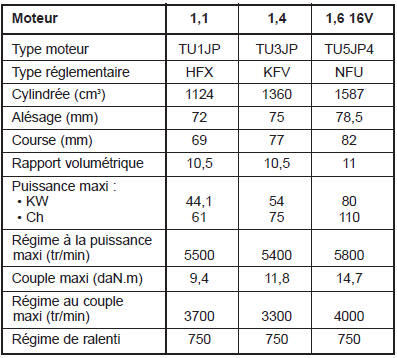

Identification du moteur
- marquage d'identification a comprenant :
- le type reglementaire,
- le repere organe,
- le numero d'ordre de fabrication.
Caracteristiques
...

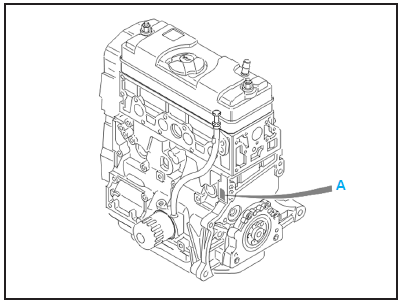

Elements constitutifs du moteur
Bloc-cylindres
Moteur TU1 et TU3
En aluminium
Hauteur du carter-cylindres (en mm) :
TU1JP
..............................................................187,48 +- 0,05
&nbs ...
D'autres materiaux:
Remorquage de son véhicule
Dans le pare-chocs avant, déclippez le cache en appuyant sur sa partie basse.
Vissez l'anneau de remorquage jusqu'en butée.
Installez la barre de remorquage.
Mettez le levier de vitesses au point mort (position N pour la boîte manuelle
p ...
Decoupage de la fonction
en trois schemas
Un schema de principe.
Un schema de cablage.
Un schema d'implantation.
Constitution des schemas
Schema de principe :
alimentations (+ et -),
appareils (avec reperes, symboles de
fonction et details internes electromecaniques,
hors electro ...
Generalites
Boite de vitesses mecanique de type MA sur les moteurs TU
ainsi que sur le moteur DV4TD et de type BE sur le moteur
DV4TED4.
Boite de vitesses a commande par cables.
Boite MA
Viscosite
......................................................................75 W
80
& ...
