Revue technique automobile Citroën C3: Fusibles et relais

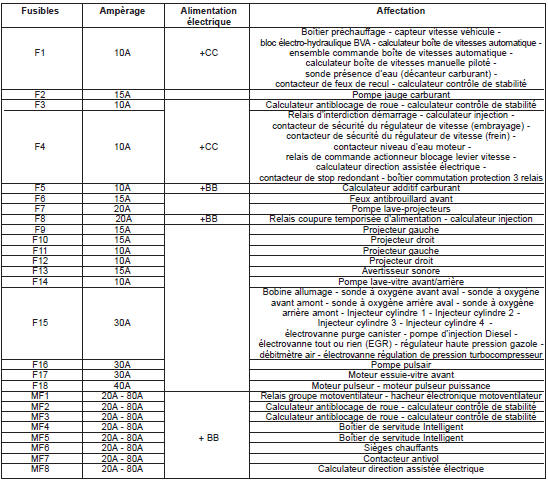

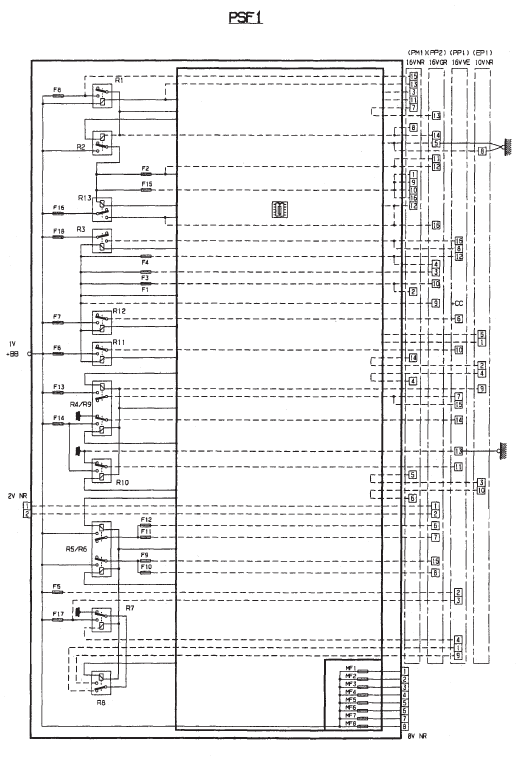

Platine de servitude -boite a fusibles compartiment moteur (PSF1)

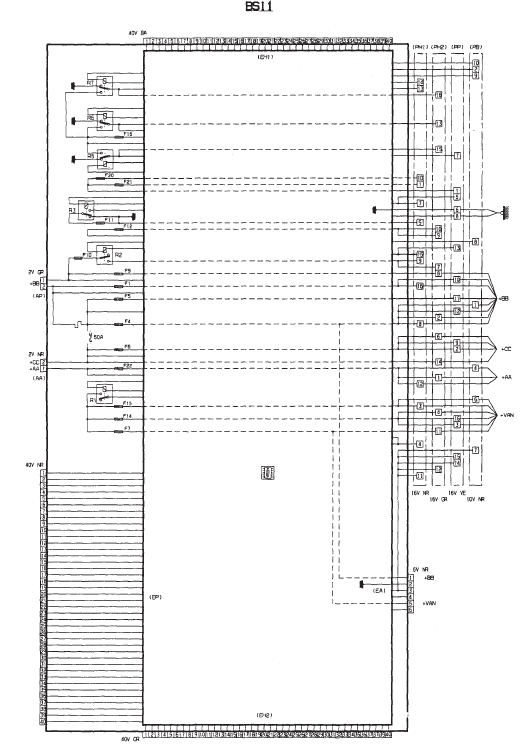

Boitier de servitude intelligent (BSI 1)

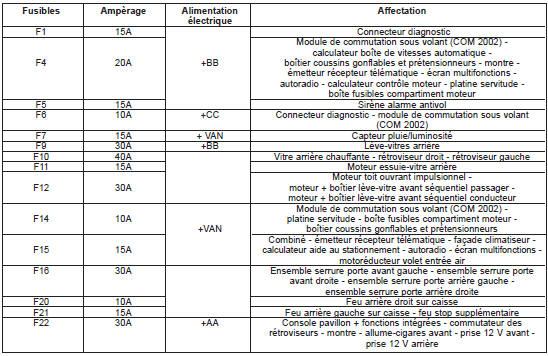

Boitier de servitude intelligent (BSI 1)

Schemas electriques

Elements et implantations
...

Schemas electriques
...
