Revue technique automobile Citroën C3: Freins arriere

Segments (freins a tambours)

1.  Outillage necessaire :

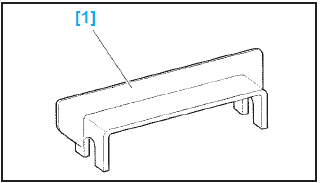

[1] etrier de maintien des pistons de cylindre de roue (ref. 5709-TA),

[2] pince de ressorts de segments de frein (Facom 196 TS 2110-T).

Depose

•  Deposer la roue.
•  Detendre le cable de frein de parking.

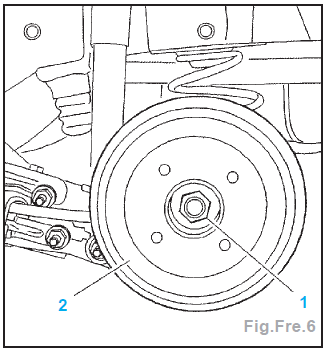

•  Deposer (Fig.Fre.6) :

• l'ecrou central (1),
•  le tambour (2).

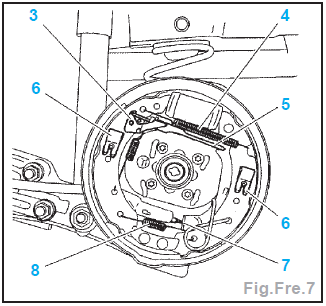

• Deposer (Fig.Fre.7) :

•  a l'aide de l'outil [2], le ressort inferieur (8),
•  l'agrafe de maintien (6) du segment arriere.

•  Placer l'outil [1] sur le cylindre de roue.
•  Desaccoupler le cable de frein de parking (7) de l'etrier.
•  Deposer :

•  le ressort superieur (4),
•  le segment de frein arriere,
•  la biellette de rattrapage (5),
•  le levier et le ressort du systeme (3) du rattrapage de jeu,
•  l'agrafe de maintien (6) du segment avant,
•  le segment de frein avant.

•  Controler et remplacer si necessaire :

•  l'etancheite autour du piston,
•  le bon etat des protecteurs caoutchouc du cylindre recepteur de roue,
•  l'etat d'usure du tambour.

Repose

Imperatif : Aucune trace de graisse, d'huile ne doit etre present sur les tambours et les garnitures.

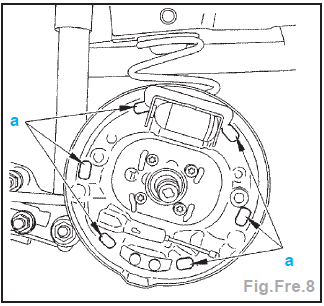

•  Graisser legerement les 6 points d'appui "a" des segments de frein sur le plateau de frein (Fig.Fre.8).

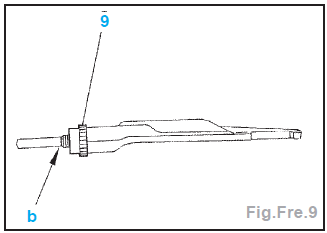

• Mettre la molette (9) en appui en "b" (Fig.Fre.9).

• Reposer :

•  le segment de frein avant,
•  le segment de frein arriere,
•  les agrafes de maintien (6),
•  la biellette de rattrapage (5),
•  le levier et le ressort du systeme (3) du rattrapage de jeu,
•  le ressort superieur (4),
•  le ressort inferieur (8) ; a l'aide de l'outil [2].

•  Deposer l'outil [1].

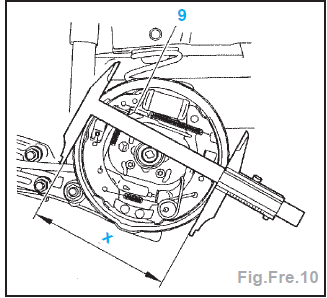

•  Agir sur la molette (9) pour obtenir un diametre X = 202,5 mm (Fig.Fre.10).

• Reposer :

•  le tambour (2),
•  l'ecrou central (1) et le serrer a 20 +- 2 daN.m (graisser les filets et la face de l'ecrou).

•  Mettre le moteur en marche.
•  Appuyer plusieurs fois sur la pedale de frein.
•  Regler le frein de parking.

Plaquettes (freins a disques)

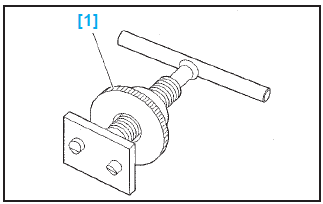

[1] outil pour repousser les pistons d'etrier de frein arriere (ref. 0805.JZ).

Depose

•  Deposer les roues arriere.

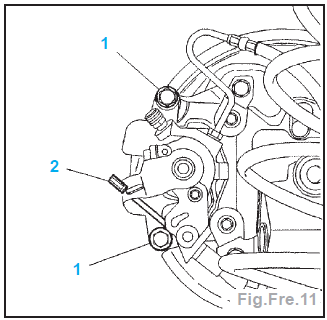

•  Desaccoupler le cable de frein de parking (2) de l'etrier (Fig.Fre.11).

• Deposer les vis (1).
•  Ecarter et suspendre l'etrier de frein.
•  Deposer les plaquettes de frein.

Repose

•  Reposer les plaquettes de frein.
•  Reposer :

•  l'etrier de frein,
•  les vis (1) (neuves) et les serrer a 3,8 +- 0,3 daN.m.

•  Accoupler le cable de frein de parking (2) a l'etrier.
•  Appuyer plusieurs fois sur la pedale de frein, moteur en marche.
•  Controler le niveau de liquide de frein et le completer si necessaire.
•  Verifier le fonctionnement du frein de parking.
•  Verifier le bon fonctionnement des freins.
•  Reposer les roues arriere.

Etrier (freins a disques)

Depose

•  Deposer les roues arriere.
•  Desserrer le frein de parking.

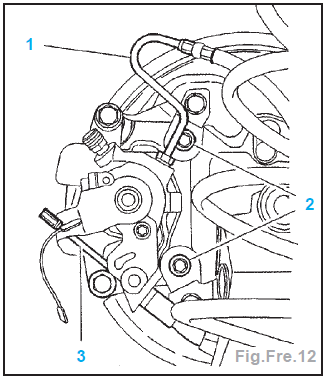

•  Decrocher le cable de commande de frein de parking (3) (Fig.Fre.12).

• Deposer :

•  les plaquettes de frein,
•  la canalisation rigide (1) sur l'etrier (obturer cette canalisation),
•  les 2 vis (2) l'etrier de frein.

Repose

•  Nettoyer les vis de fixation (2) de l'etrier et enduire leur filetage de produit de freinage.
•  Mettre en place l'etrier de frein.
•  Reposer :

•  les 2 vis (2) et les serrer a 5,3 +- 0,5 daN.m,
•  la canalisation rigide (1) sur l'etrier et les serrer a 2,2 +- 0,2 daN.m,
•  les plaquettes de frein.

•  Purger le circuit de freinage.
•  Reposer les roues arriere.

Disques

Depose

•  Deposer :

•  les roues,
•  les plaquettes de frein,
•  l'etrier de frein,

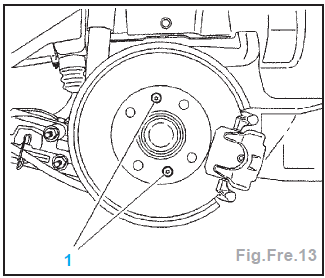

•  la ou les vis (1) de fixation du disque (Fig.Fre.13).

•  Le disque de frein.

Repose

•  Reposer :

•  le disque de frein,
•  la ou les vis (1) de fixation du disque et le(s) serrer a 1 +- 0,1 daN.m,
•  l'etrier de frein,
•  les plaquettes de frein (neuves),
•  les roues.
