Revue technique automobile Citroën C3: Embrayage
- Outillage necessaire :
- mandrin de centrage embrayage (ref. 9513-T).
Depose
- Deposer la boite de vitesses.

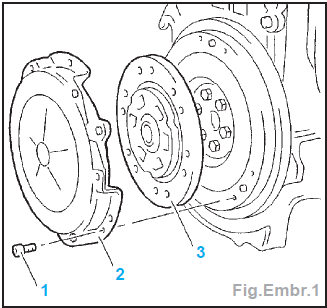

- Deposer (Fig.Embr.1) :
- les vis (1),
- le mecanisme d'embrayage (2),
- le disque d'embrayage (3).
- Controler visuellement :
- l'absence de chocs et de rayures sur la portee du volant moteur,
- l'usure du volant moteur,
- l'etat de la couronne de demarreur,
- le mecanisme d'embrayage.
- En cas de presence d'huile dans le mecanisme d'embrayage :
- remplacer le joint d'etancheite du vilebrequin,
- remplacer le guide de butee d'embrayage.
Repose
Attention : Sens de montage du disque : ressorts du moyeu amortisseur, cote mecanisme.
- Poser :
- le disque d'embrayage (3),
- le mecanisme d'embrayage (2).
- Centrer le disque d'embrayage a l'aide du mandrin de centrage embrayage [1] (Fig.Embr.2).
- Serrer les vis (1) a 2 daN.m.
- Deposer l'outil [1].

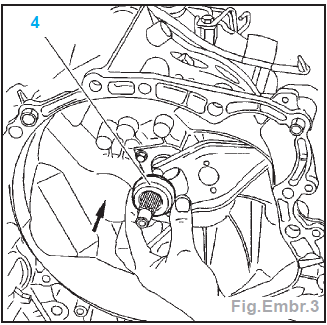

- Remplacer (sur la boite de vitesses) (Fig.Embr.3) :
- le tube guide butee,
- la butee d'embrayage (4).
- Le montage de la butee sur le guide s'effectue de la facon suivante :
- engager la butee sur les becs de la fourchette,
- repousser la butee avec la fourchette sur le tube guide (suivant fleche),
- maintenir la fourchette en position recul maximal a l'aide d'un elastique.
- Reposer la boite de vitesses.
Commande
d'embrayage
Cylindre recepteur d'embrayage
Depose
Debrancher la batterie.
Placer un recipient pour recuperer le
liquide de frein sous le tuyau hydraulique.
Deposer (Fig.Embr.4) :
...
