Revue technique automobile Citroën C3: Elements constitutifs du moteur
Bloc-cylindres
- Bloc-cylindres en alliage d'aluminium, a cinq paliers.
Vilebrequin
- Nombre de paliers ..................................................................5
- Etancheite de vilebrequin ............................par joint a levres
- Le jeu lateral est determine par 2 demi-cales sur le palier n2.
- Jeu lateral :
- cote nominale ............................................................2,4 mm
Demi-coussinets de vilebrequin

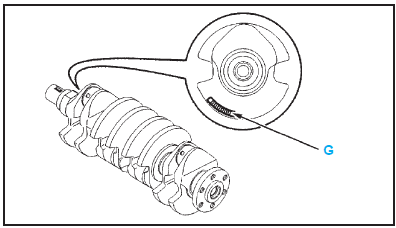

- Le choix du demi-coussinet approprie doit etre effectue avec un tableau d'appariement avec les marquages (G) et (a) (voir "Identification du moteur").
Bielles
- Bielles en acier forge.
- Entraxe ....................................................................126,6 mm
- Les demi-coussinets sont sans ergot de position.
Pistons
- Piston en alliage d'aluminium.
- Reperage par frappe a froid sur le piston ou par orientation des empreintes de soupapes vers le collecteur d'echappement.
Segments
- Epaisseur :
- segment d'etancheite superieur (coup de feu) ..........2,5 mm
- segment d'etancheite inferieur (bec d'aigle) ............1,95 mm
- segment racleur ........................................................2,5 mm
Volant moteur
- Matiere ....fonte avec une couronne de demarreur en acier
Culasse
Moteur DV4TD
- Culasse en alliage d'aluminium Cross Flow a 2 soupapes par cylindre avec le collecteur d'admission cote rampe commune et le collecteur d'echappement du cote filtre a huile.
- Hauteur de la culasse ................................H = 88 +- 0,05 mm
Moteur DV4TED4
- Culasse en alliage d'aluminium a 4 soupapes par cylindre avec le collecteur d'echappement du cote filtre a huile.
- Hauteur de la culasse ..............................H = 124 +- 0,05 mm

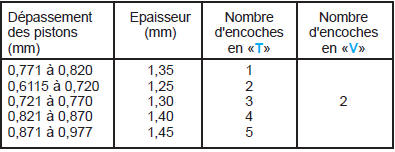

Joint de culasse
V - Repere d'identification correspondant a ce moteur (1 cran).
T - Repere epaisseur.
Vis de culasse
Moteur DV4TD
- Longueur maxi sous tete (mm) ..........................................149
Moteur DV4TED4
- Longueur maxi sous tete (mm) ..........................................147
Generalites
4 cylindres en ligne, suralimentation par turbocompresseur a
geometrie fixe sans echangeur pour le moteur 1,4 8V.
4 cylindres en ligne, suralimentation par turbocompresseur a
geometrie ...
Distribution
Courroie de distribution
Moteur DV4TD
Largeur
..............................................................................25,4
Nombre de dents
.............................. ...
