Revue technique automobile Citroën C3: Elements amovibles

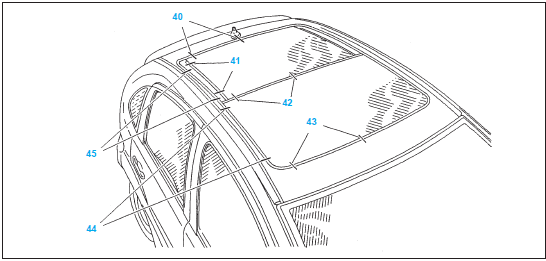

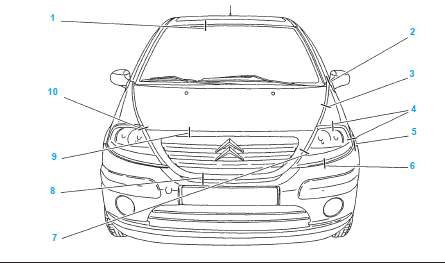

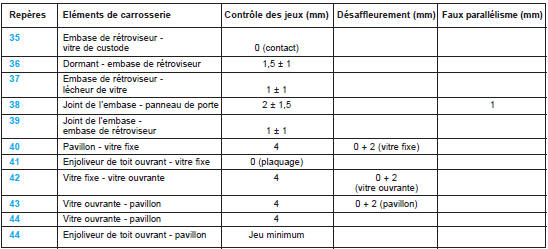

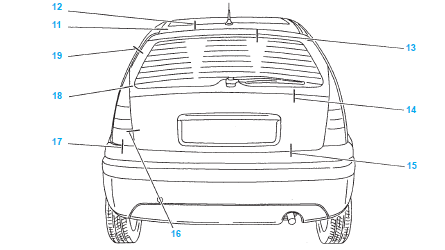

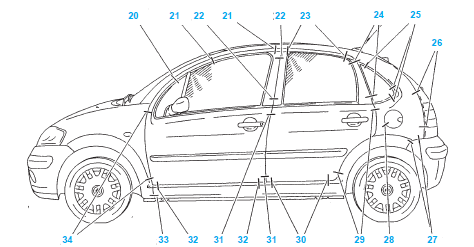

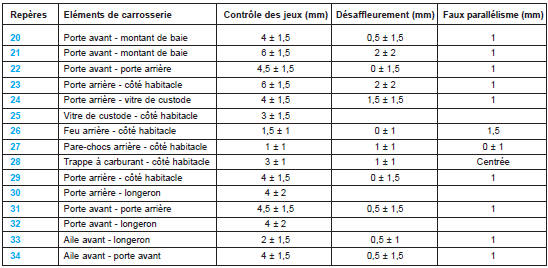

Jeux et affleurements

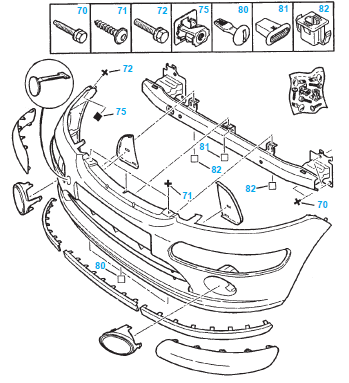

Bouclier avant

Bouclier avant
Depose
- les pare-boues AVD et AVG (partiellement),
Nota : Desserrer les vis d'1/4 de tour et
sortir a l'aide d'une pince les pions.
- la vis (1),
- les vis (3),
- les colliers de fixation des faisceaux
antibrouillards.
- Declipper les pattes en (a).
- Deposer le bouclier (2).
Traverse avant de bouclier :

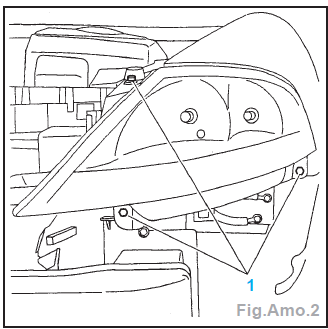

- les optiques (Fig.Amo.2),
- les vis (5) et la traverse (4) (Fig.Amo.3).



Repose
- La repose s'effectue dans l'ordre inverse
de la depose.

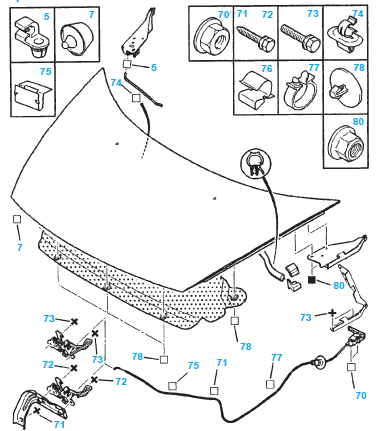

Capot moteur
Depose

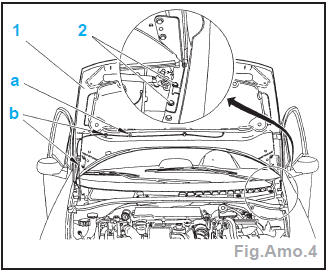

- Desaccoupler le tuyau de lave-glace en
(a) (Fig.Amo.4).

- Declipper le tuyau en (b).
- Deposer les vis (2) et le capot (1).
Repose
- La repose s'effectue dans l'ordre inverse
de la depose.

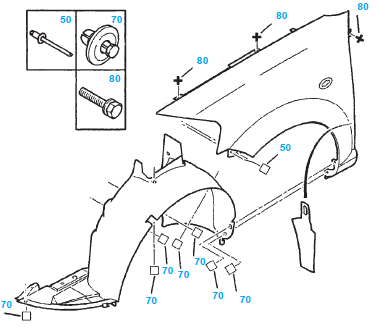

Aile avant
Depose
- le bouclier AV (partiellement),
- les pare-boue AV,
- la grille d'auvent,
- les vis sup. de fixation d'aile.

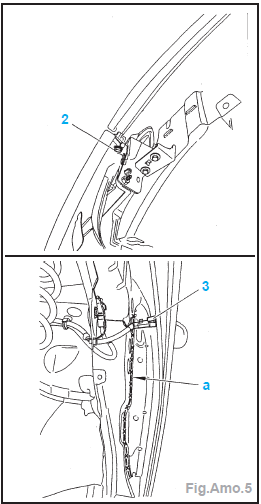

- Desserrer la vis (2) (Fig.Amo.5).
Capot moteur


- Decouper le cordon d'etancheite (a) et
declipper et deconnecter le repetiteur (3).

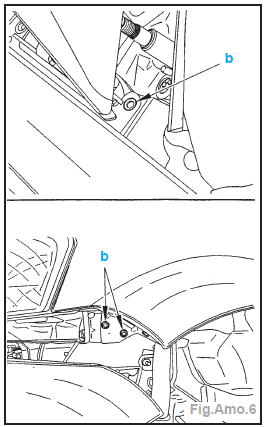

- Percer les rivets (b) (Fig.Amo.6).
- Deposer :
- la vis (4) et la vis inf. de fixation de l'aile
(Fig.Amo.7),
- l'aile AV.
Repose
- Araser le cordon en (a) et refaire un cordon
de mastic preforme.
- La repose s'effectue dans l'ordre inverse
de la depose.

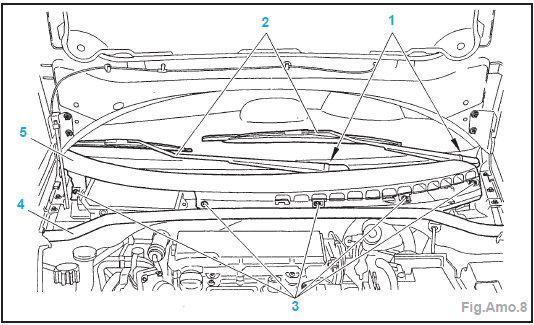

Grille d'auvent
Depose



Aile avant



- les bras d'essuie-glace (1 et 2) a l'aide
d'un extracteur,
- les vis (3) et le joint (4),

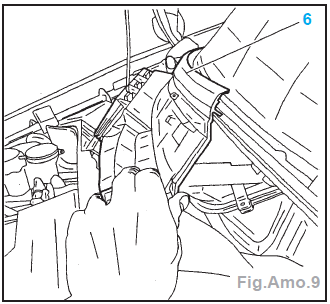

- la grille d'auvent (5) en declippant les
demi-coquilles (6) de la doublure de
grille.
Repose
- La repose s'effectue dans l'ordre inverse
de la depose.
- Serrer les ecrous de bras a 2,3 +- 0,3
daN.m.

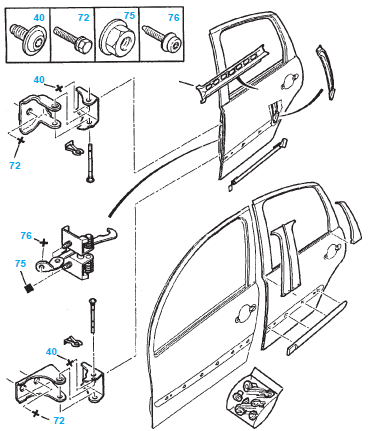

Porte avant
Depose

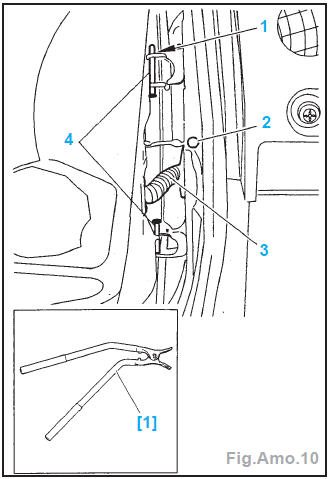

- Deposer le clip (1) et la vis (2) (Fig.Amo.10).
- Declipper le faisceau electrique (3) et le
deconnecter.
- Deposer les axes de charnieres (4) a
l'aide de l'outil [1] et la porte.
Repose
- La repose s'effectue dans l'ordre inverse
de la depose.

Reglage

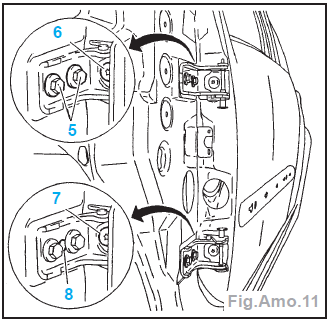

Nota : Pion de centrage initial (8) (Fig.Amo.11).

- Regler (voir le tableau) :
- les jeux de porte par la vis (5),
- le desaffleurement par les vis (6 et 7).

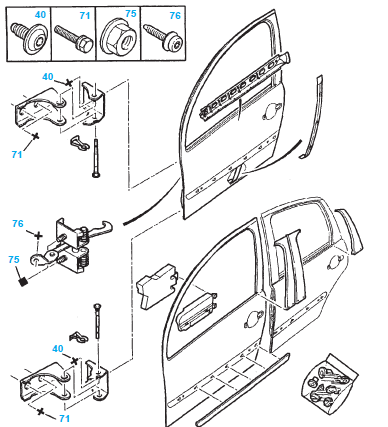

Porte arriere
Depose
- Deposer le clip (1) et la vis (3)
(Fig.Amo.12).

Porte avant

- Declipper le faisceau electrique (2) et le
deconnecter.
- Deposer les axes de charnieres (4) a
l'aide de l'outil [1] et la porte.
Repose
- La repose s'effectue dans l'ordre inverse
de la depose.
Reglage

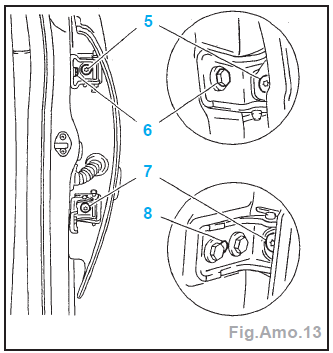

Nota : Pion de centrage initial (8) (Fig.Amo.13).
- Regler (voir le tableau) :
- les jeux de porte par la vis (6),
- le desaffleurement par les vis (5 et 7).

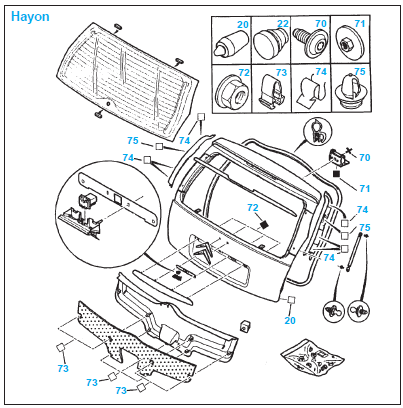

Hayon
Depose
- Declipper et deposer la garniture de
hayon.
- Deconnecter les prises.

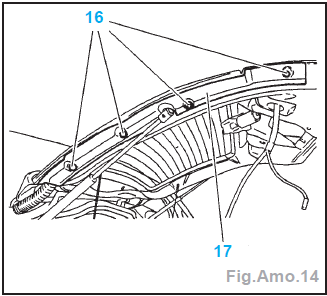

- Deposer les vis (16) et le cache (17)
(Fig.Amo.14).

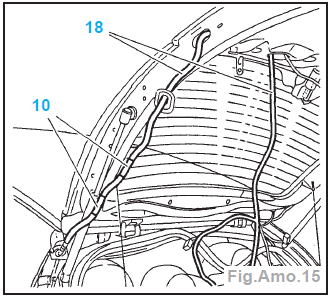

- Declipper les supports de faisceau (10)
et deposer le faisceau (18) (Fig.Amo.15).

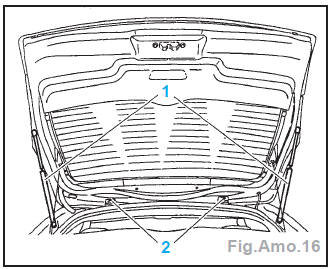

- Declipper les stabilisateurs D et G (1)
(Fig.Amo.16).
- Deposer les vis (2) et le hayon.
Repose
- La repose s'effectue dans l'ordre inverse
de la depose.

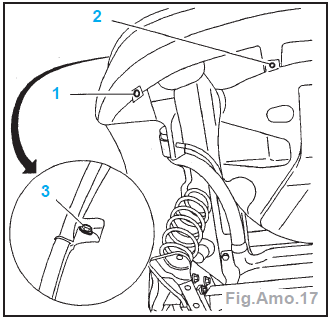

Bouclier arriere
Depose

- le pion D et G (1),
- la vis D et G (2 et 3).

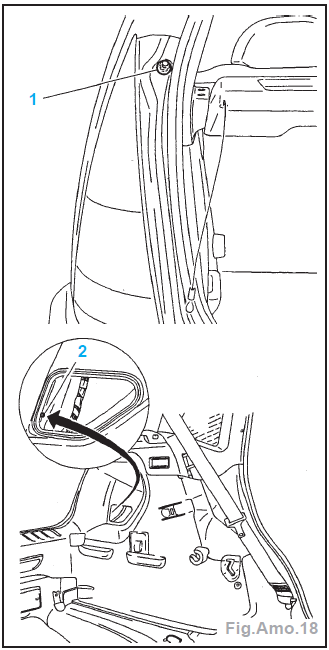

- Deposer les feux AR (Fig.Amo.18) :
- la vis (1 et 2),
- deconnecter le faisceau et le feu AR.
- la vis (4) et declipper en (a),
- le bouclier (5).

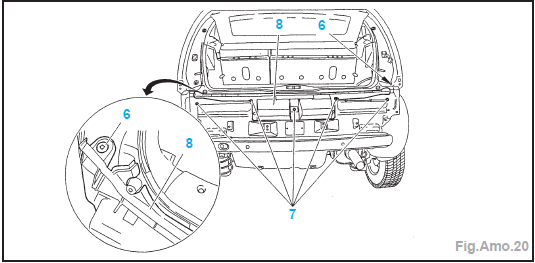

Absorbeur de chocs (Fig.Amo.20) :
- deposer les vis (7) et chasser l'axe
central des pions (6),
- deposer les pions (6) a l'aide de la
pince puis l'absorbeur (8).
Repose
- La repose s'effectue dans l'ordre inverse
de la depose.
Porte arriere
