Revue technique automobile Citroën C3: Dispositif ABS
Bloc hydraulique
Depose
- Lever le vehicule.
- Debrancher la batterie.
- Placer un presse pedale sur la pedale de frein, afin d'attenuer l'ecoulement du liquide de frein lors du desaccouplement des tubes de frein.
- Deposer le pare-boue avant gauche.

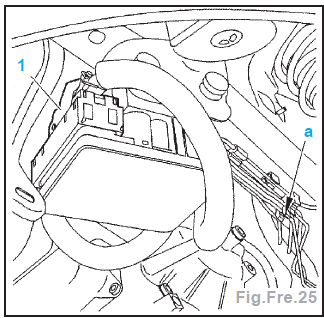

- Debrancher le connecteur (1) (Fig.Fre.25).
- Declipper les tuyaux hydraulique en "a".

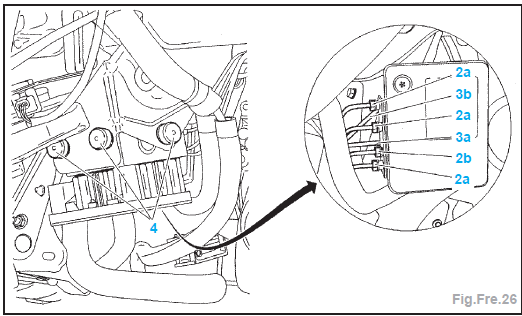

- Devisser les raccords hydraulique (2a) et (2b) (prevoir l'ecoulement du liquide de frein) (Fig.Fre.26).
- Deposer les vis (4).
- Desaccoupler les raccords (2a), (2b), (3a) et (3b) (prevoir l'ecoulement du liquide de frein).
Imperatif : Obturer les entrees et sorties du bloc hydraulique pour eviter toute penetration de corps etranger.
- Deposer le bloc hydraulique.
Repose
Imperatif : Enlever les obturateurs des orifices de raccordement des cylindres de frein juste avant le montage des canalisations de frein.
Nota : Le bloc hydraulique est livre rempli de liquide de frein.
- Presenter le bloc hydraulique.
- Accoupler :
- le raccord (3a) et le serrer a 2 +- 0,1 daN.m,
- le raccord (3b) et le serrer a 1,3 +- 0,1 daN.m,
- les raccords (2a) et le serrer a 2 +- 0,1 daN.m,
- le raccord (2b) et le serrer a 1,3 +- 0,1 daN.m.
- Reposer :
- le bloc hydraulique,
- les vis (4) et le serrer a 0,9 daN.m.
- Clipper les tuyaux hydraulique en "a".
- Reconnecter le connecteur (1).
- Purger le circuit de freinage.
- Effectuer un essai sur route.
- Effectuer une lecture des codes defauts.
Calculateur
Depose
- Deposer le bloc hydraulique ABS.
Imperatif : Apres demontage, obturer immediatement les raccords et organes hydraulique avec des bouchons ; eviter toute introduction d'impuretes dans le circuit hydraulique.

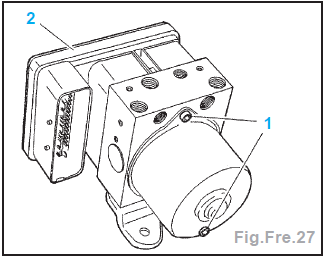

- Deposer (Fig.Fre.27) :
- les vis (1),
- le calculateur d'ABS (2).
Repose
- Reposer :
- le calculateur d'ABS (2),
- les vis (1) et les serrer a 0,8 +- 0,2 daN.m,
- le bloc hydraulique ABS.
Commande de frein
Maitre-cylindre
Depose
Debrancher la batterie.
Deposer :
la batterie,
le boitier filtre a air,
le bac a batterie,
les calculateurs.
Nota : Pro ...
